Mitsubishi Ki-15 'Babs' start from scratch 3m

[Red]

Πολυ ομορφο!!!! και απο μεγεθος χορταστικο...
Το Gladiator πεταξε?

[ankon]

Μέσα σε αυτόν τον μήνα ελπίζω να κατέβω να το πετάξω Βασίλη.

[sukhoi.su29]

Μέσα σε αυτόν τον μήνα ελπίζω να κατέβω να το πετάξω Βασίλη.

Άγγελε ...Καλημέρα
αναμένουμε με αγωνία πολύ καιρό ...για αυτό σε παρακαλούμε όπως μας ενημερώσεις.....οφίσιαλ ή νονπέϊπερ #**

Τα Ανταποδοτικά οφέλη για την πρόσκληση στο πολυ-αναμενόμενο γεγονός θα είναι σπουδαία ...και εξηγούμαι
.....εκτελούνται χρέη φωτογράφου, βιντεοσκόπου , παπαράτσι , ρεπόρτερ , ανταποκριτή , νεροκουβαλητή ,καντινιέρη , μετεωρολόγου καθώς και χορευτικού ^%^ στα διαλλείματα των πτήσεων....επίσης όπως ξέρεις απο τις ανταποκρίσεις στον Ερμή , αναλαμβάνω εκκαθαριστικές επιχειρήσεις κακών πνευμάτων :-&& , επικίνδυνων πτηνών , αποψίλωση και γόπινγκ στον αεροδιάδρομο....κι έτσι το αγαπημένο gladiator θα περπατήσει σε πουπουλένιο διάδρομο.

Ελπίζω να σε έπεισα....ο καλός φίλος sukhoi.+(*)(2f)

[Mogolos]

Μπααααα, ένας αλλά λύκος θα είναι στην παρθενική...

[ankon]

Θα δούμε για την παρθενική ...συνήθως τις κάνω μόνος ,αλλά στην πορεία θα δείξει ,ποιός θα κάνει την καλύτερη προσφορά :D:D

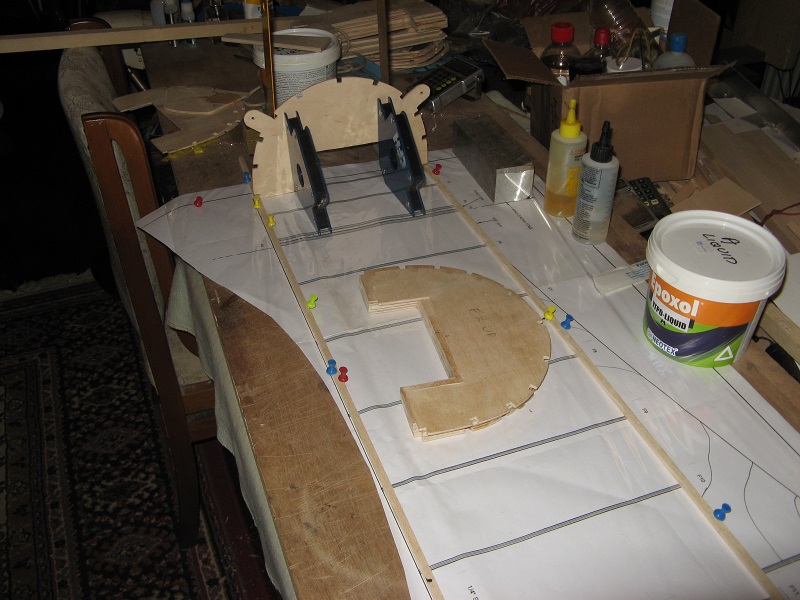

και τώρα στο θέμα μας.. ξεκίνησα την άτρακτο η οποία είναι σε δυό μισά πάνω κάτω.Το πάνω μέρος που φτιάχνω τώρα θα πάρει καιρό γιατί πρέπει να γίνει και το πιλοτήριο .Οπότε καταλαβαίνετε !!

[sukhoi.su29]

Ωραία πράματα...θα κυλήσει η Άνοιξη νεράκι...με πολύ ενδιαφέρον.
Καλή συνέχεια.

[ankon]

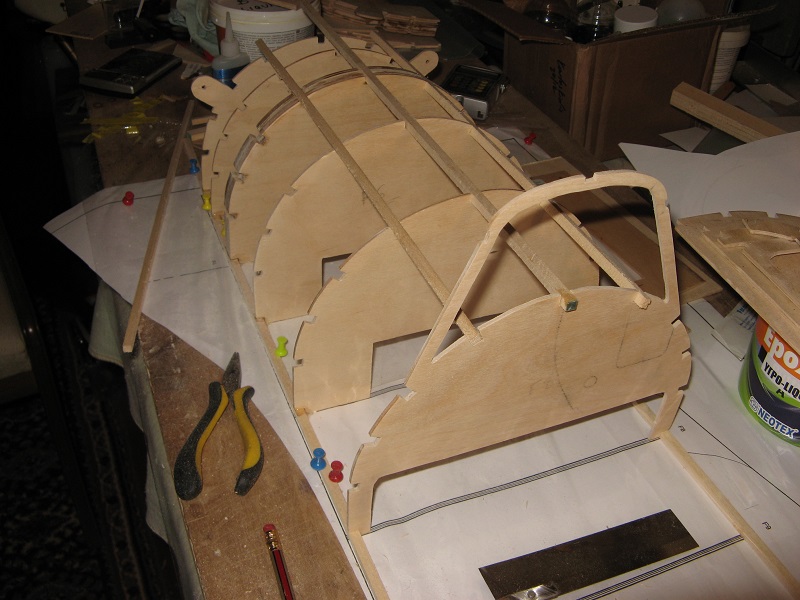

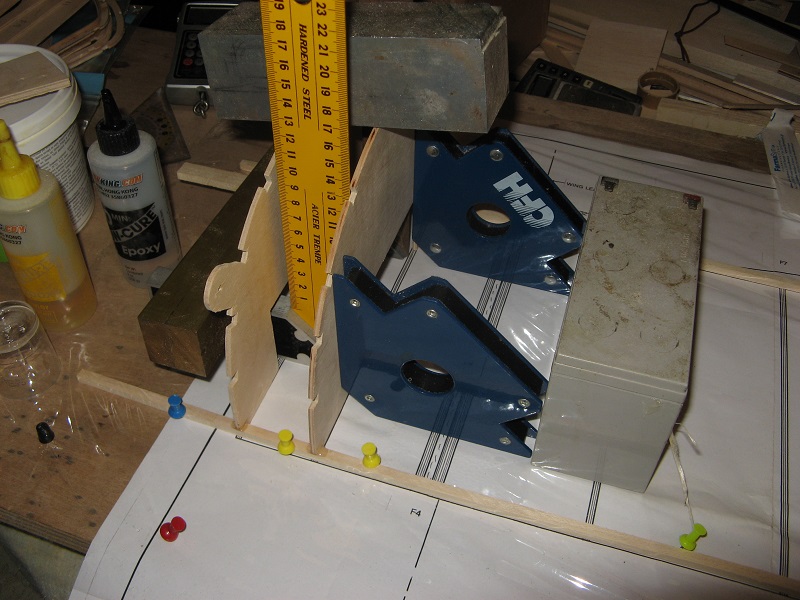

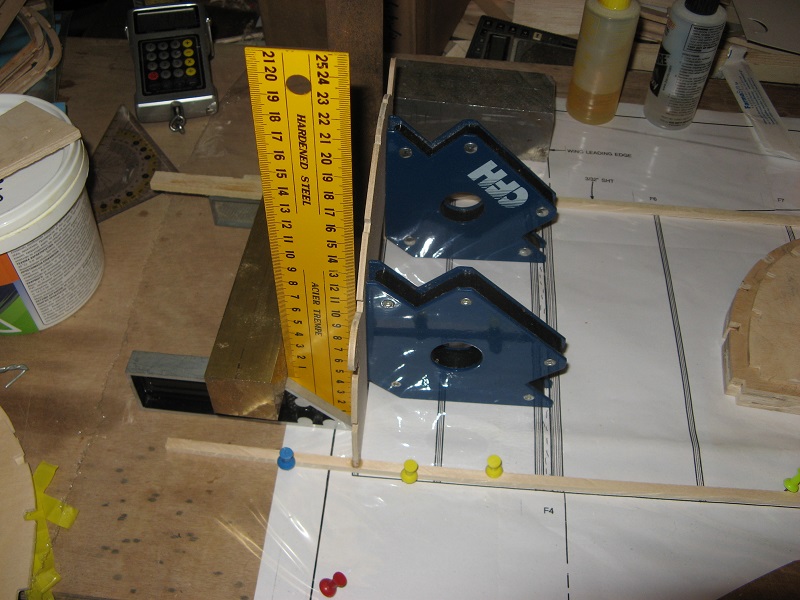

και συνεχίζω με την κατασκευή της ατράκτου....

[ankon]

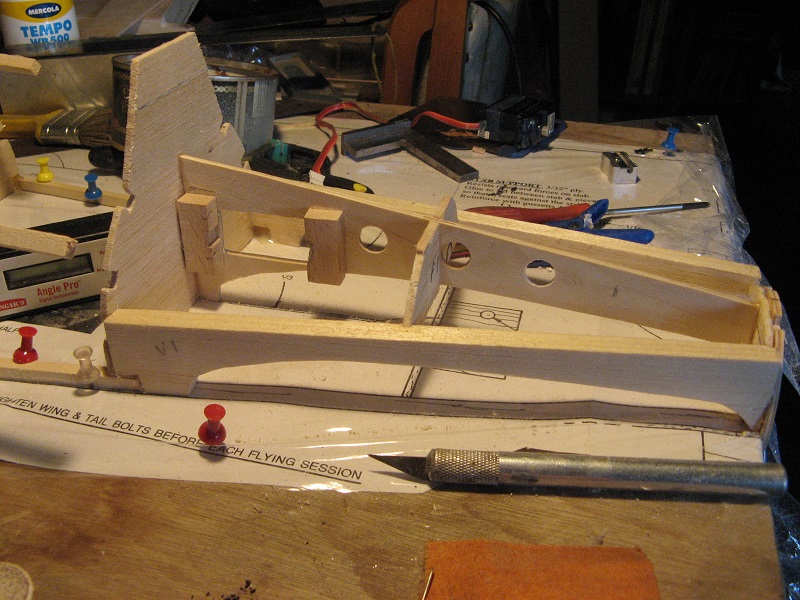

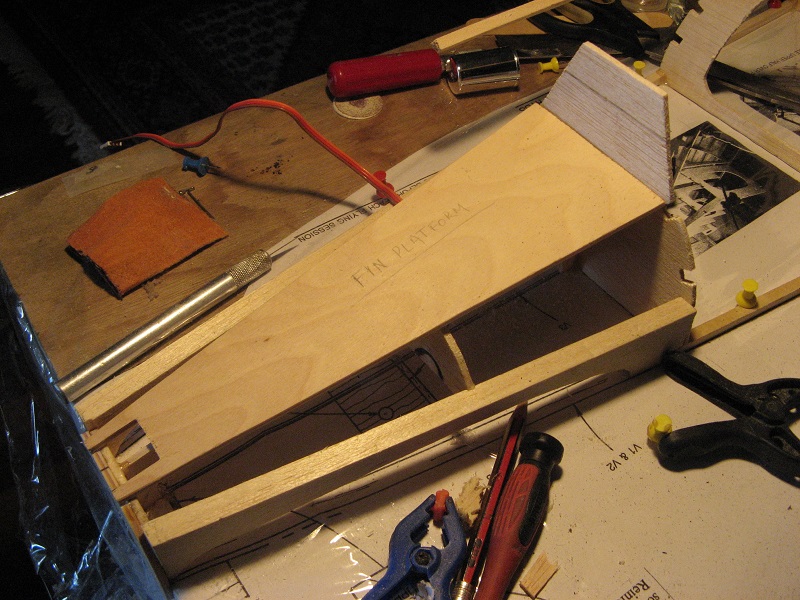

Δοκιμαστικό στήσιμο του Fin και του σερβο του Rudder.

[sukhoi.su29]

Παρατηρώ την τελευταία φωτογραφία.
Το fin στημένο , κι απο κάτω κρυμμένο όμορφα και τακτοποιημένο το servo όπως και όλα τα προηγούμενα σέρβο που τα "κρύβεις" με κατασκευαστικές δεξιοτεχνίες... (ας θυμηθούμε το σύστημα μετάδοσης Spangenberg)
Για αυτό βλέπει κανείς το μοντέλο ....και είναι καλύτερο και απο το πραγματικό.

Για αυτό και "κρεμάγαν" τα σαγόνια των επισκεπτών στην ΑFW μπροστά στο Gloster.... :)>)>)

[ankon]

Ψάχνω για αρκετό καιρό τον τρόπο κατασκευής των τροχών του Babs. Δύο αποτυχημένοι τρόποι ,ο πρώτος με υπερβολικά τέλη τελωνείου που δεν το θεώρησα αποδεκτό και οι ρόδες πήγαν απο εκεί που ήλθαν και ο δεύτερος απο κάτι ρόδες καροτσιού κήπου που όμως έχουν τεράστιο βάρος και έίναι αδύνατον να μπούν σε αεροπλάνο. Περίπου 1 κιλό η μία!!! Όμως αυτές οι ρόδες καροτσιού έχουν πολύ ελαφριά ζάντα που με έκανε να αποφασίσω να την χρησιμοποιήσω για μια κατασκευή.
Στην αγορά λοιπόν και στο internet για την ανακάλυψη ενός ελαστικού μαλακού αλλά πολύ γερού, που να δύναται να μορφοποιηθεί στον τόρνο ,αλλά να είναι και ελαφρύ. Για να μην λέω πολλά ,αυτό το ελαστικό βρέθηκε και προχωρώ στην κατασκευή.

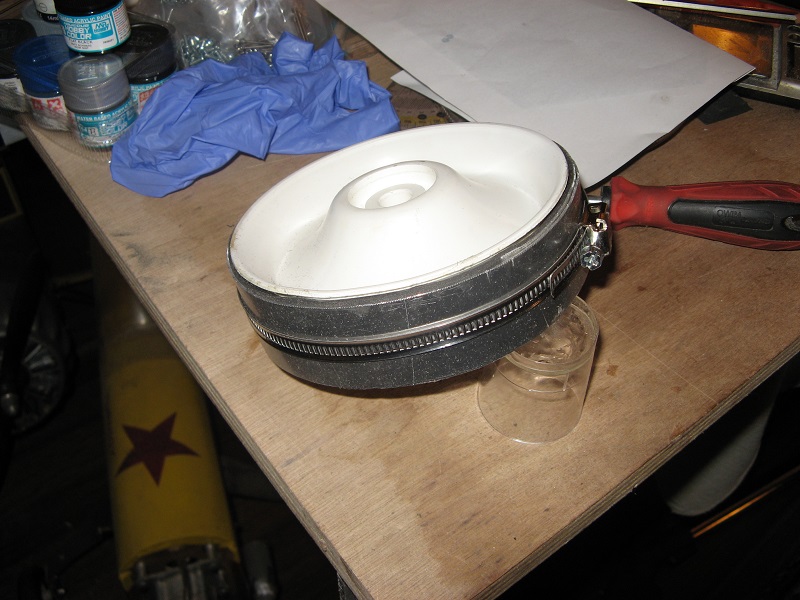

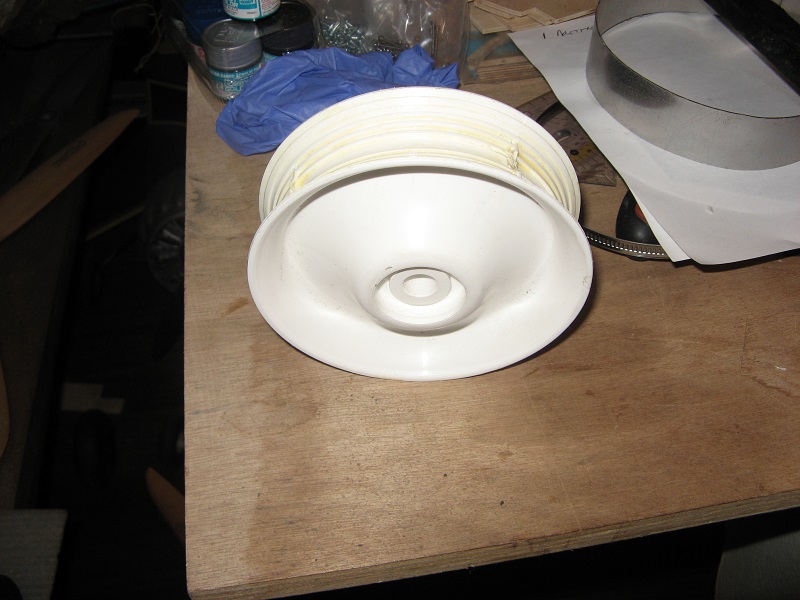

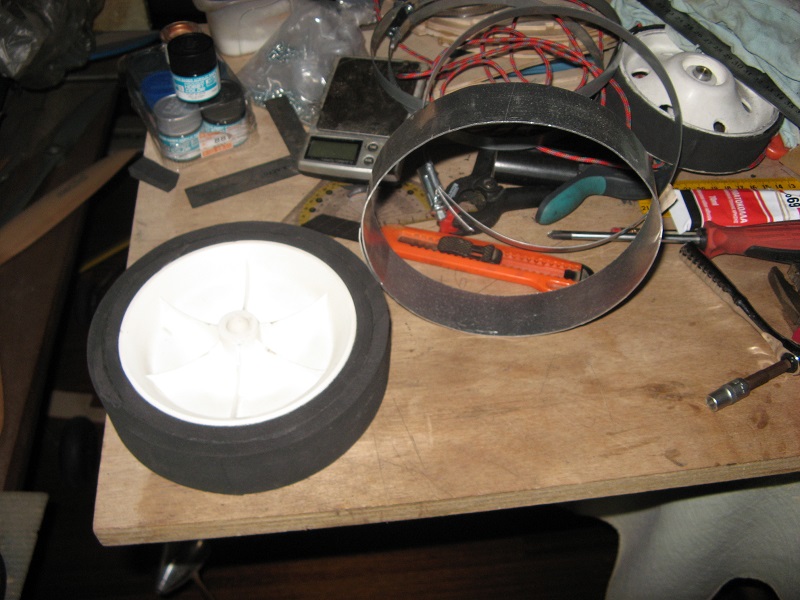

Έβγαλα με την πρέσσα το παλιό λάστιχο απο την πλαστική ζάντα και έκοψα λουρίδες απο το καινούριο και με δερματόκολλα τις προσαρμόζω στη ζάντα. Οι κολλήσεις είναι πολύ γερές αφού το λάστιχο είναι κομμένο με πλαγιόκοψη. Μετά θα τριφτεί στον τόρνο με την πέτρα και το γυαλόχαρτο και θα δώ τι επιτυχία θα έχω.Οι ρόδες του Babs έχουν διάμετρο 20 εκατ.

[Αντώνης Κριτζάς]

χρόνια πολλά Άγγελε και συγνώμη για την παρέμβαση
Μήπως η κατάσκευή του Γιώργου βοηθούσε?
http://www.petame.gr/forum/viewtopic.php?t=9490

[ankon]

Αντώνη ,είναι μια πρώτη φθηνή απόπειρα ,θα δοκιμασθεί και αν δεν δουλέψει πάμε παρακάτω με τα καλούπια. Έχω πλήρη βιβλιογραφία αλλά τα υλικά είναι ακριβά και εισαγωγής.

[ankon]

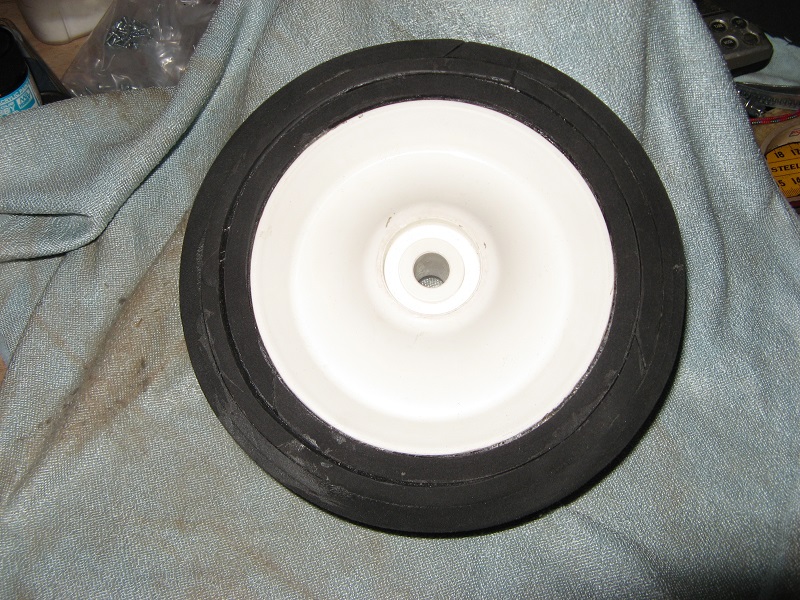

Η δουλειά έγινε εξαιρετική .Μετά την τριτη λωρίδα και αφού έφτασα στην επιθυμητή διάμετρο έκανα το τρίψιμο και εμφανίστηκε ένα λάστιχο όπως ακριβώς το θέλω.Ούτε μαλακό αλλά ούτε και σκληρό που αντέχει στα κιλά του μοντέλου και δεμένο καλά στην ζάντα που αντέχει στις τριβές. Ότι ακριβώς περίμενα.Έφτιαξα τον περιμετρικό άξονα του με αλουμίνιο και ορείχαλκο εσωτερικα, σαν κουζινέτο. Ο κυρίως άξονας κύλισης είναι 6 χιλ. σκληρό ατσάλι. Το βάρος του τροχού είναι 250 γραμμάρια. Εξαιρετικά ελαφρύτερο ακόμα και απο αυτό που δίνει ο σχεδιαστής που είναι στα 400 γραμμάρια.Η ζάντα θα βαφτεί μαύρη και πιθανώς να μπεί ένα τάσι απο 5/10 αλουμίνιο.

[Αντώνης Κριτζάς]

.............<++><++>

[ankon]

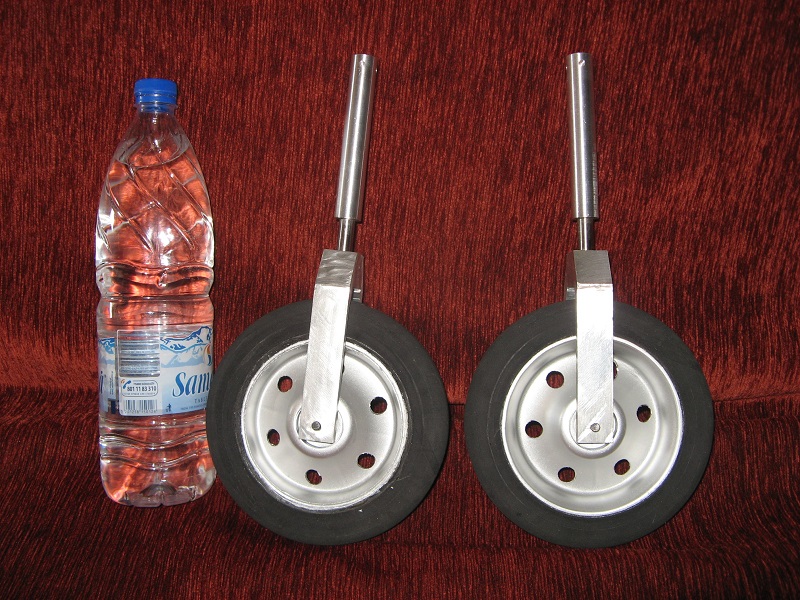

Τα σκέλη και οι τροχοί είναι έτοιμα.
