Black Horse P-40C ανακατασκευή

w1ndsurfer
Δημοσιεύσεις: 428
Εγγραφή: Τετ Φεβ 09, 2011 8:00 am

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από w1ndsurfer »

Pantelis papageorgiou έγραψε: Πράγματι το sealer σφραγίζει τους πόρους του ξύλου και δεν προσδίδει καμμία δομική αντοχή στην κατασκευή. Μιλάμε όμως για ένα εξηνταράκι μοντέλο βάρους το πολύ 6 κιλών. Τί παραπάνω αντοχή χρειάζεται?


Το συγκεκριμένο μοντέλο είναι πολύ ελαφρύ (4 κιλά) με ότι αυτό συνεπάγεται στις δομικές αντοχές. Κατ'εμέ το μοντέλο βασίζεται στο όποιο covering για να μην γίνει κομάτια στον αέρα.

Επειδή είμαι της σχολής "το ελαφρύ πετάει καλύτερα" το όποιο βάρος θα το προσέθετα εσωτερικά σε πηχάκια, carbon και υφάσματα παρά sealer στο πέτσωμα.

Το solartex σίγουρα βάφεται χωρίς σουρφασερ, εγώ το ερμήνευσα ότι θα το βάλει ο Αντώνης για να φτιάξει panel lines & rivets.
Τρύφωνας
Δημοσιεύσεις: 1431
Εγγραφή: Κυρ Μαρ 30, 2008 12:40 pm

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από Τρύφωνας »

Αγαπητοί φίλοι οι απόψεις είναι και η ποικιλία που απαρτίζει την ομορφιά του χόμπι μας. Ο καθένας μας έχει την όποια σεβαστή άποψη για ένα καλύτερο αποτέλεσμα. Λαμβάνοντας υπόψη τα παραπάνω θα ήθελα να συμπληρώσω το εξής. Η κάθε τεχνική υπερέχει σε ορισμένα σημεία και χάνει σε άλλα. Για παράδειγμα: Η τεχνική του "σουρφασέρ" δίνει μεγαλύτερη έμφαση στην τελειότητα του μοντελου ώς προς το scale (καλύτερο) φινίρισμα, αλλά δυστυχώς κάνει το αεροπλάνο πιο βαρύ, η τεχνική της υφασμάτινης επικάλυψης δίνει αντοχή, λιγότερο βάρος, αλλά και λιγότερη scale εμφάνιση. Τι να κάνουμε δεν μπορούμε να τα έχουμε όλα. Το καλύτερο απο άποψης αντοχής και εμφάνισης είναι η τεχνική του glassing (με υαλούφασμα 3/4 της ουγγιάς και ρητίνη) αλλά και αυτό δίνει ακόμα περισσότερο βάρος και απο τις 2 προηγούμενες λύσεις. Μιας και το αεροπλάνο είναι ένα κλασσικό ιπτάμενο παράδειγμα του Σαββατοκύριακου, ίσως η επιλογή του Αντώνη (Solartex) να είναι η πιο επιθυμιτή αφού περισσότερο ενδιαφέρει τον χρήστη να πετάει καλύτερα εις βάρος της πιο scale εμφάνισης. Είδομεν!! Ότι και να επιλέξεις παντως Αντώνη είμαι σίγουρος οτι το αεροπλάνο σου θα είναι μια κούκλα!!_P_P
Αντώνης Κριτζάς
Δημοσιεύσεις: 5688
Εγγραφή: Δευ Δεκ 08, 2008 5:38 pm

Δημοσίευση από Αντώνης Κριτζάς »

Μια γρίπη με έχει ρίξει πολύ πίσω αλλα που θα πάει θα προχωρίσει

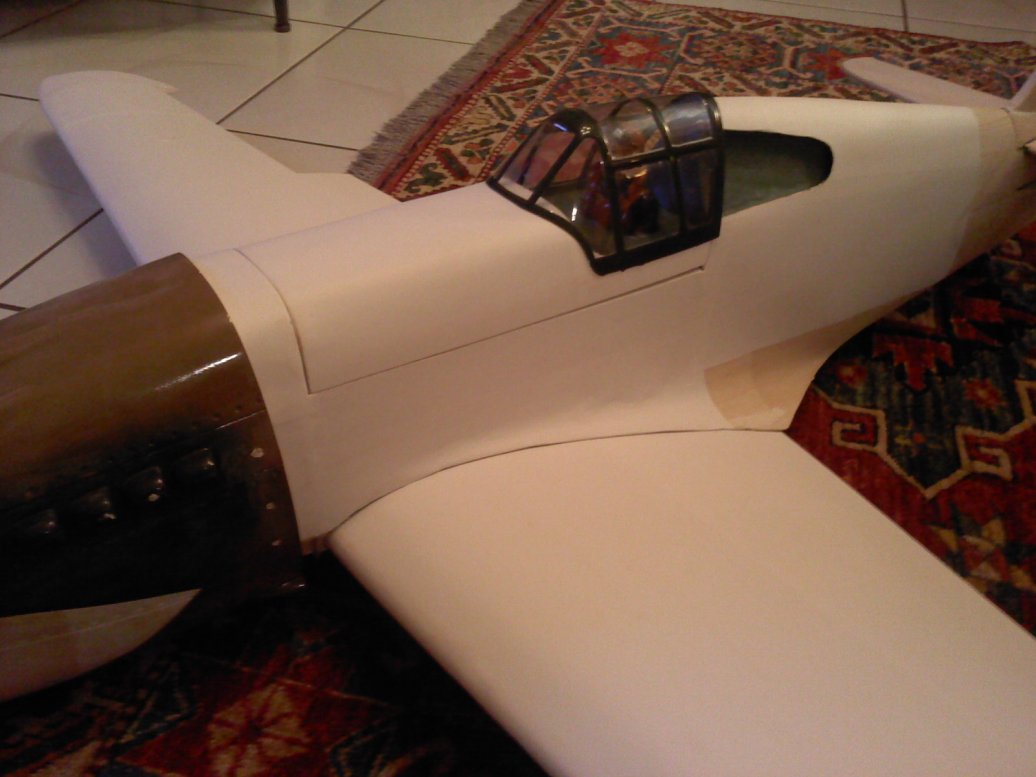

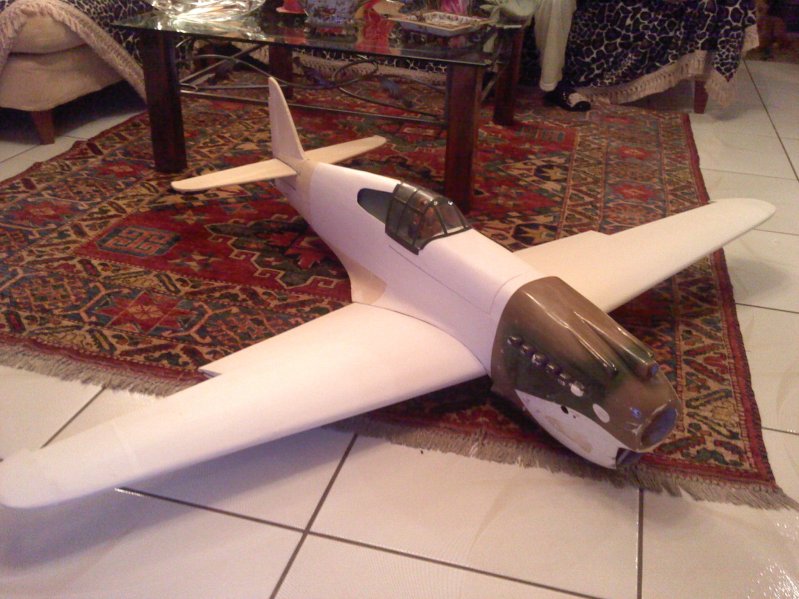

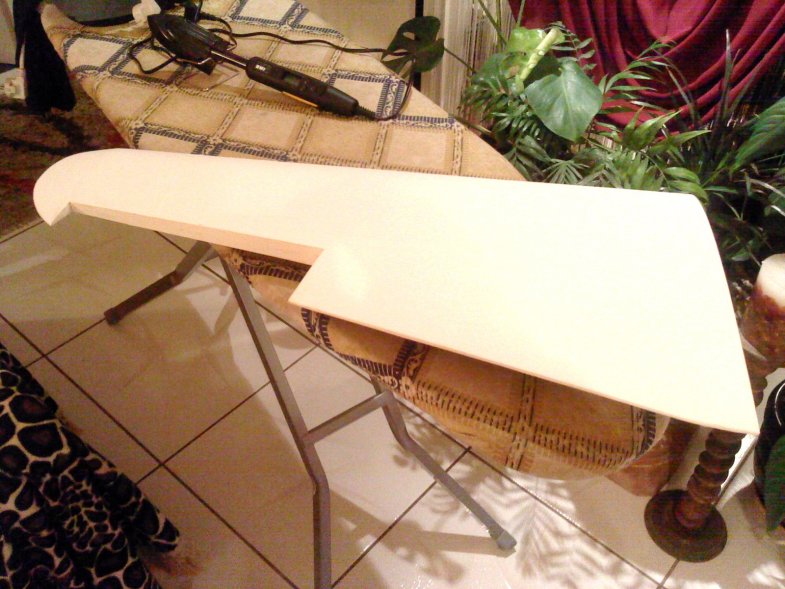

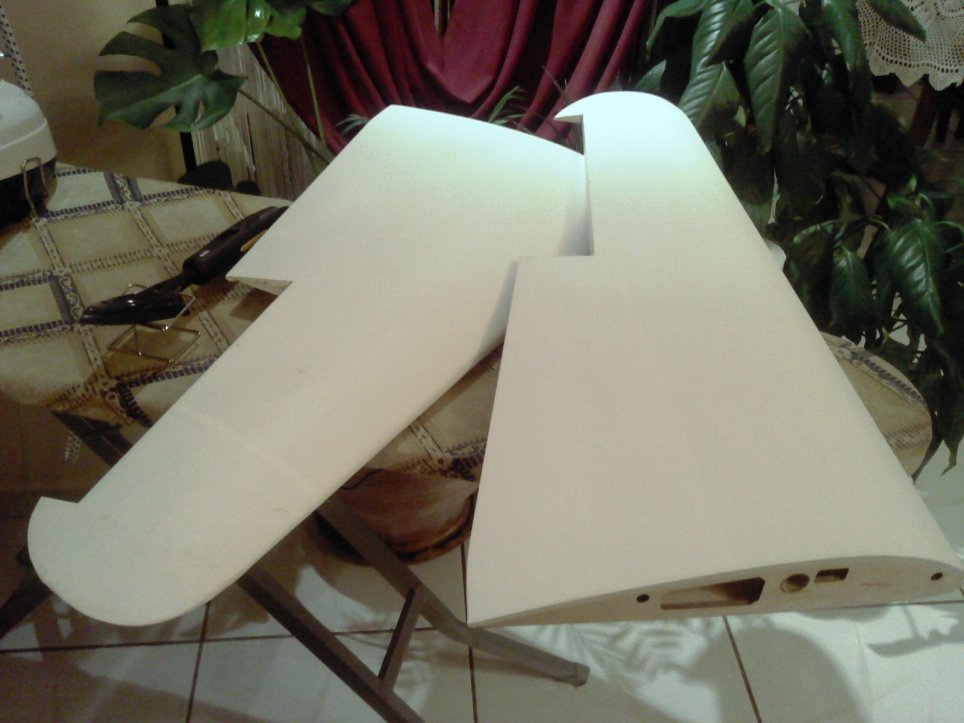

..........και μετά απο αρκετό καιρό άρχισα την εφαρμογή του solartex _P_P
Συνημμένα
Αντώνης Κριτζάς
Δημοσιεύσεις: 5688
Εγγραφή: Δευ Δεκ 08, 2008 5:38 pm

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από Αντώνης Κριτζάς »

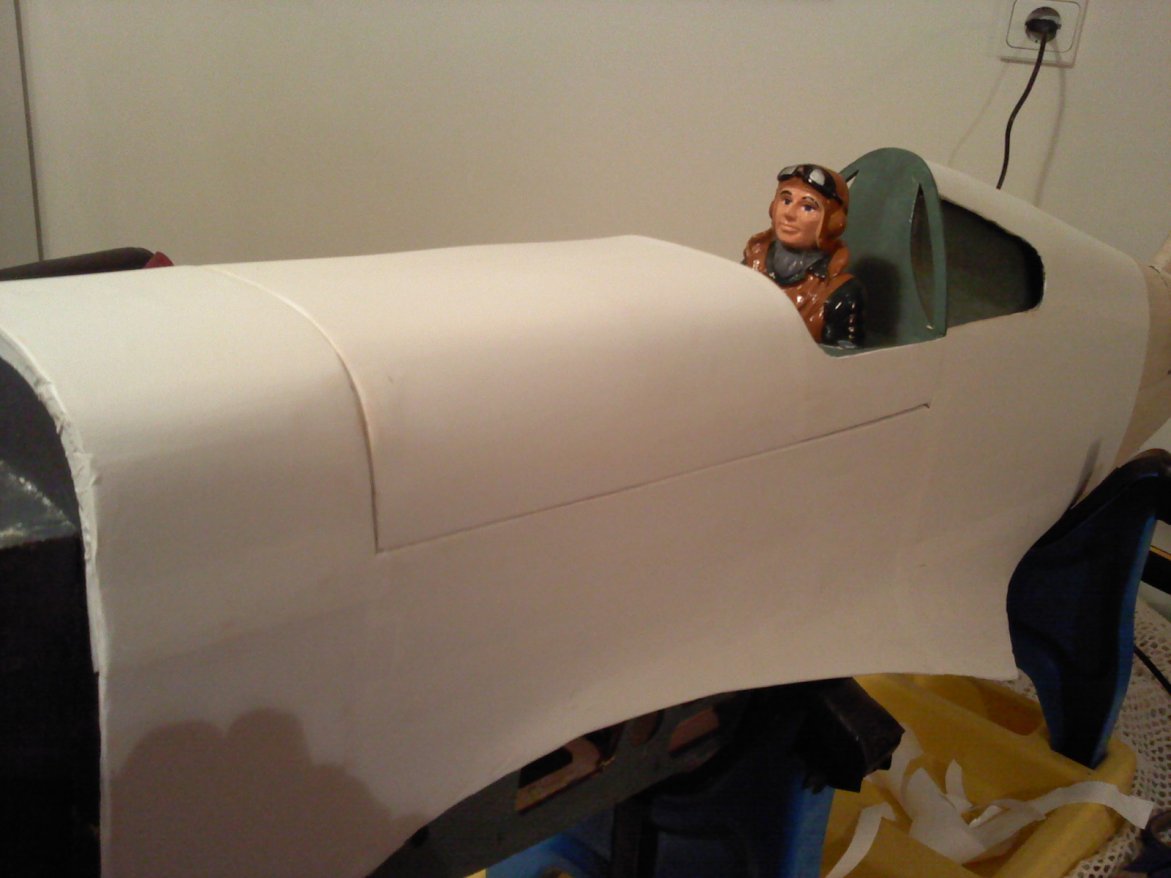

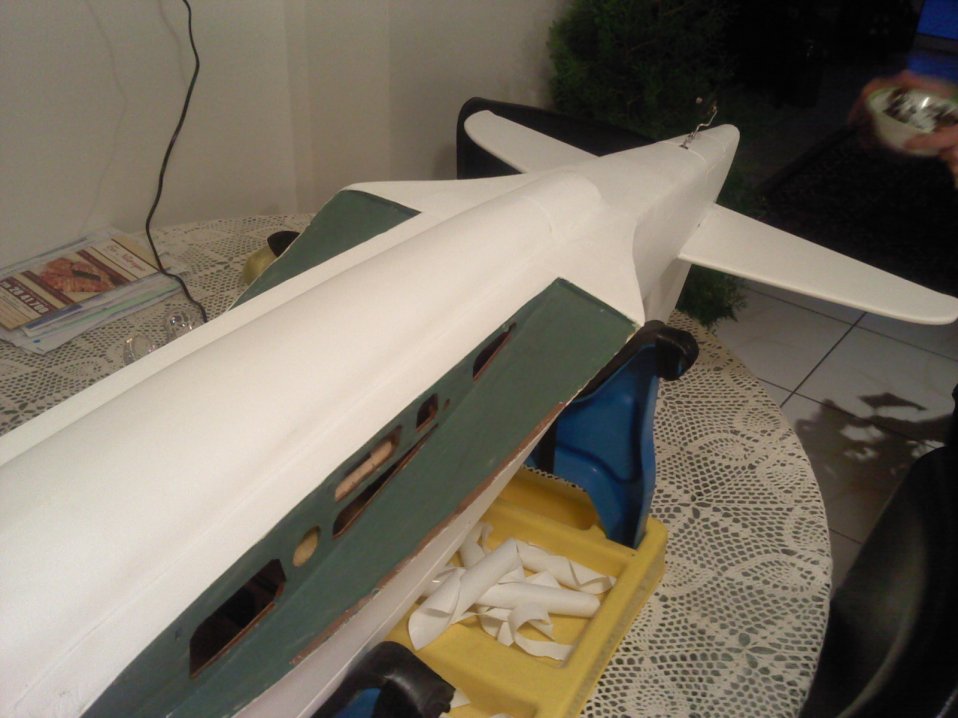

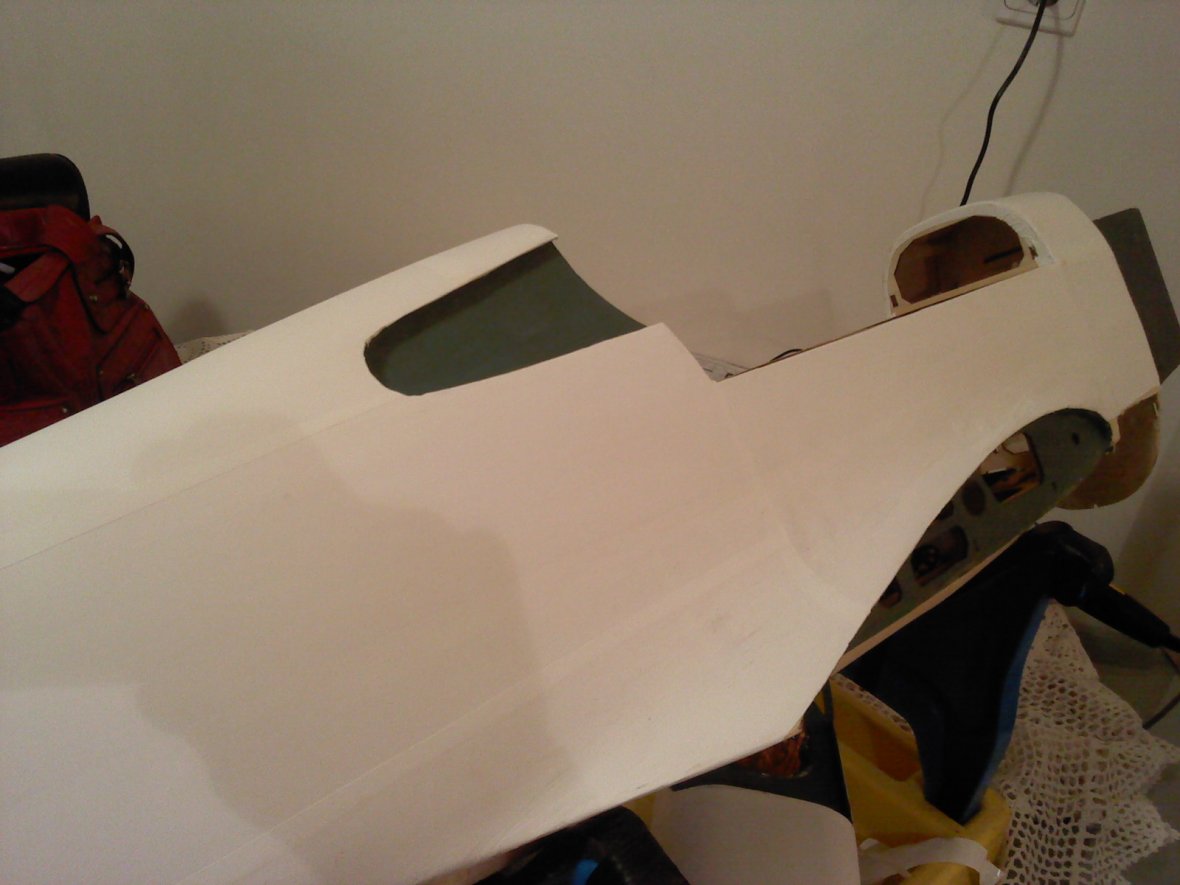

.........Όσο εύκολη είναι η εφαρμογή σε μεγάλες επιφάνειες τόσο χρονοβόρα και απαιτητική σε σημεία με αρνητικές καμπύλες που δεν μπορεί να πατήσει ακόμη και το μικρό μοντελιστικό σίδερο _P_P
Συνημμένα
w1ndsurfer
Δημοσιεύσεις: 428
Εγγραφή: Τετ Φεβ 09, 2011 8:00 am

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από w1ndsurfer »

Καλημέρα Αντώνη
Αν αναφέρεσαι στο wing fairing, αυτός είναι ο λόγος που οι Black Horse, VQ, κλπ δεν το κάνουν χτιστό ώστε να χρειάζεται κάλυψη με covering, αλλά θερμοπλαστικό.

Για να το καλύψεις με solartex θέλει ένα κομμάτι ανεξάρτητο από την άτρακτο και να το δουλέψεις κατά μήκος της ατράκτου (που είναι κοίλο) όχι κατά μήκος του φτερού (που είναι κυρτό με αρνητική καμπύλη)
Αντώνης Κριτζάς
Δημοσιεύσεις: 5688
Εγγραφή: Δευ Δεκ 08, 2008 5:38 pm

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από Αντώνης Κριτζάς »

Στο Black Horse είναι όλα κτιστά Ετσι με μικρά κομμάτια και αρκετή προσοχή έγινε επικάλυψη Ισως έπρεπε να βάλω extra κολλά αλλά θα δούμε πόσο θα κρατήσει
Μένει να ντυθεί η ουρά και όλα τα κινητά μέρη ...........τα οποία λέω να τοποθετήσω μετά την βαφή στην θέση τους
Με το cowl ακόμη δεν έχω καταπιαστεί Θέλει λίγη δουλίτσα και αυτό γιατί έχει αρκετές μικροζημιές και τρύπες
Αντώνης Κριτζάς
Δημοσιεύσεις: 5688
Εγγραφή: Δευ Δεκ 08, 2008 5:38 pm

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από Αντώνης Κριτζάς »

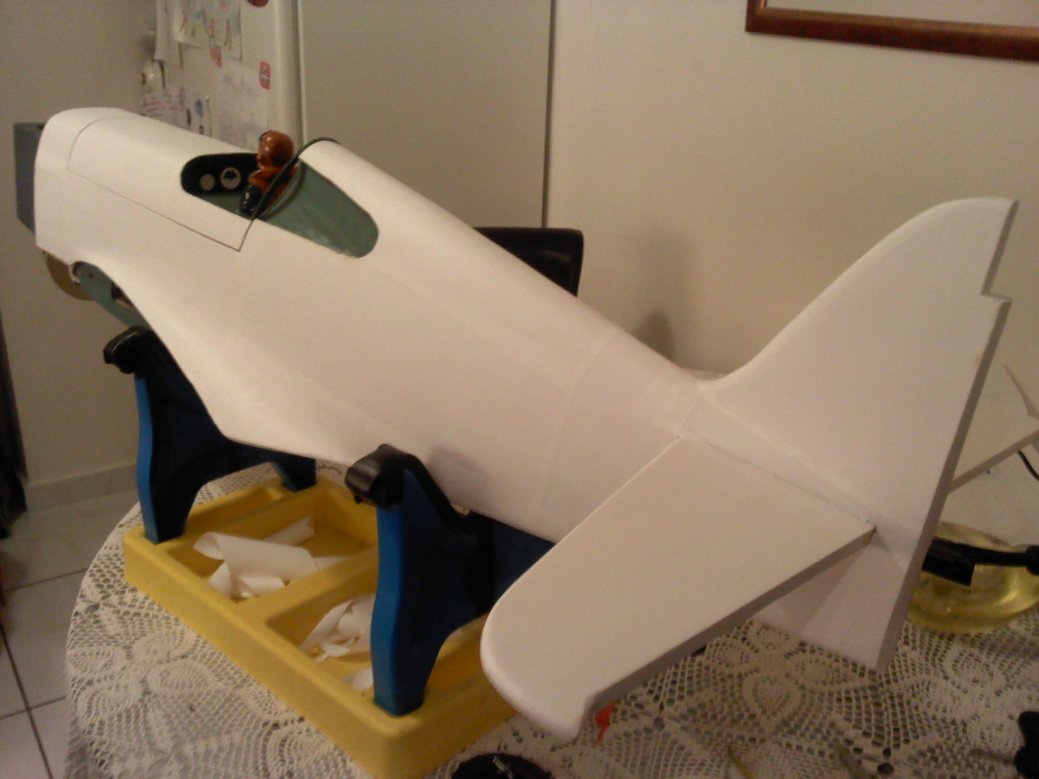

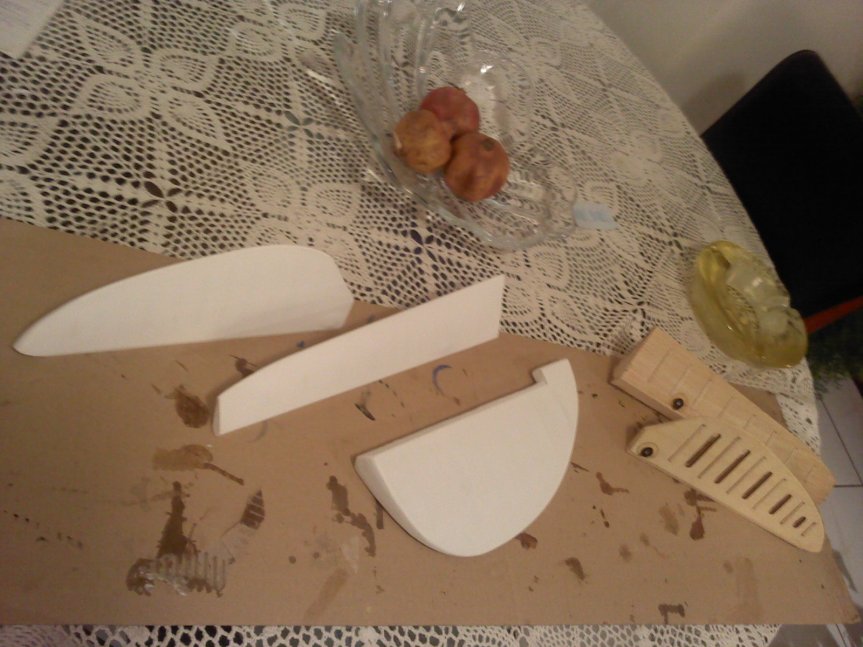

..........και η ουρά .........με ολίγον απο κινητά μέρη ........
Συνημμένα
Αντώνης Κριτζάς
Δημοσιεύσεις: 5688
Εγγραφή: Δευ Δεκ 08, 2008 5:38 pm

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από Αντώνης Κριτζάς »

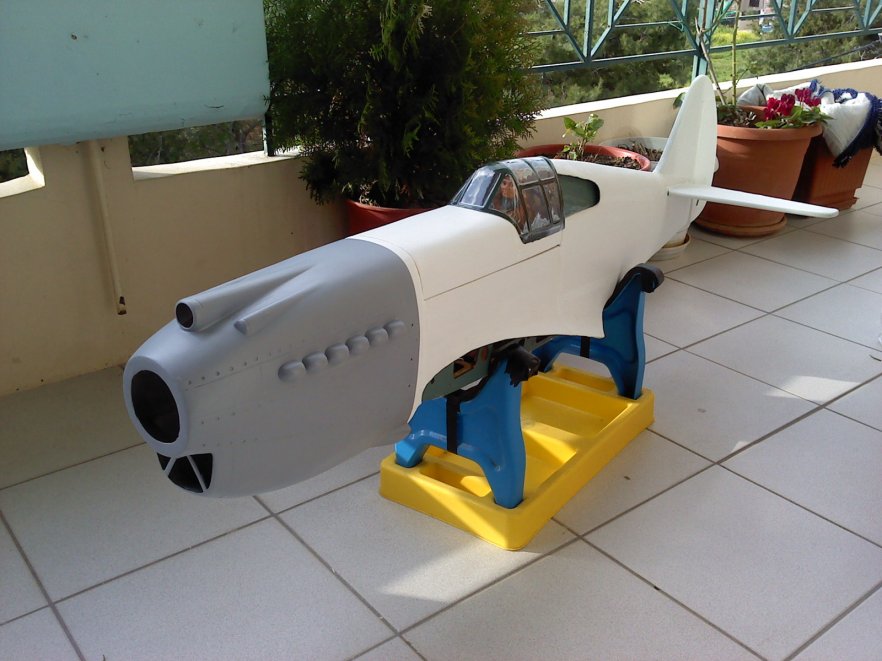

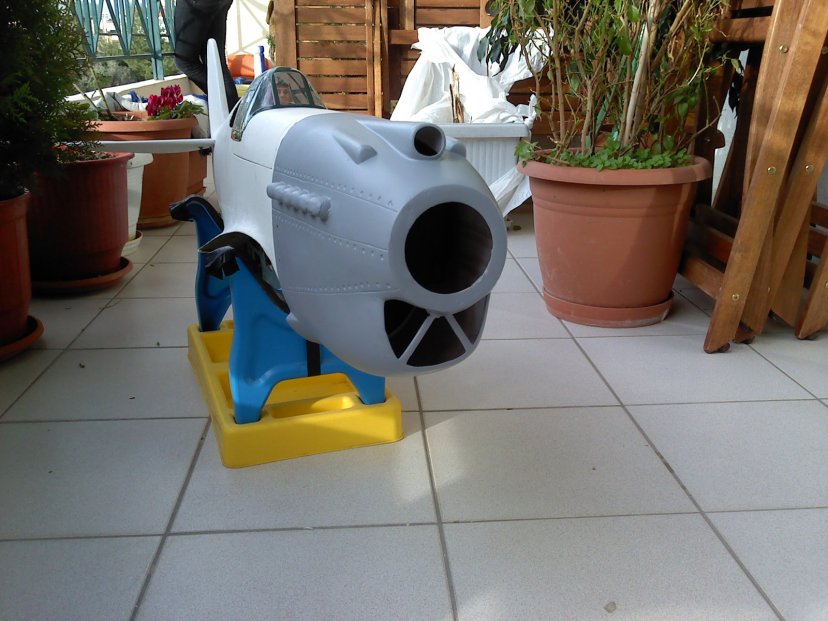

ο χρόνος περνά μέχρι να έρθουν οι πολύ λεπτές ταινίες 0.8 mm που θα βοηθήσουν στην κατασκευή των panel lines

Εν το μεταξύ έγιναν επιδιορθώσεις στο cowl, και έκλεισαν οι παλιές τρύπες
Μετά από κάποια φινιρίσματα θα περαστεί τελικό αστάρι και θα είναι έτοιμο για βαφή και .....πολυβόλα
Συνημμένα
cowl guns.jpg
cowl guns.jpg (77.52 KiB) Προβλήθηκε 48 φορές
Αντώνης Κριτζάς
Δημοσιεύσεις: 5688
Εγγραφή: Δευ Δεκ 08, 2008 5:38 pm

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από Αντώνης Κριτζάς »

Ηρθε η ταινία απο Αγγλία (πολύ κακής ποιότητας) και αρχισε η εφαρμογή των "panel lines"

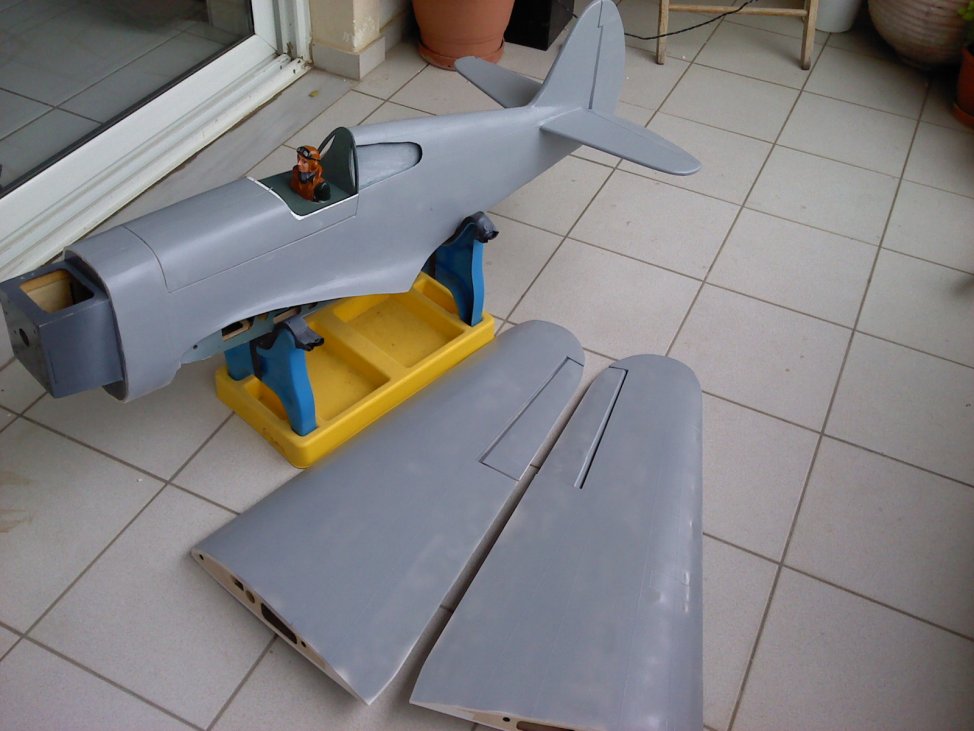

Κατόπιν πέρασα δύο χέρια primer μόνο στις ταινίες και ένα τρίτο σε όλη την επιφάνεια να γλυκάνει το solartex
Συνημμένα
Αντώνης Κριτζάς
Δημοσιεύσεις: 5688
Εγγραφή: Δευ Δεκ 08, 2008 5:38 pm

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από Αντώνης Κριτζάς »

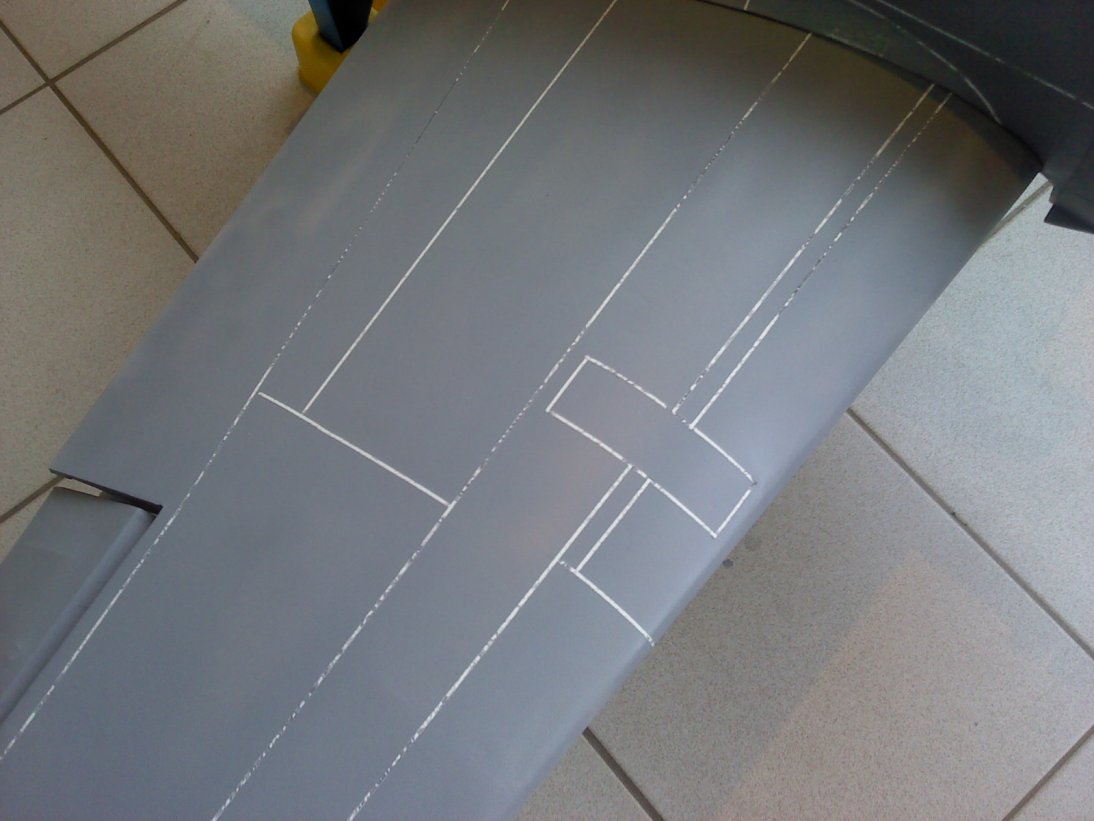

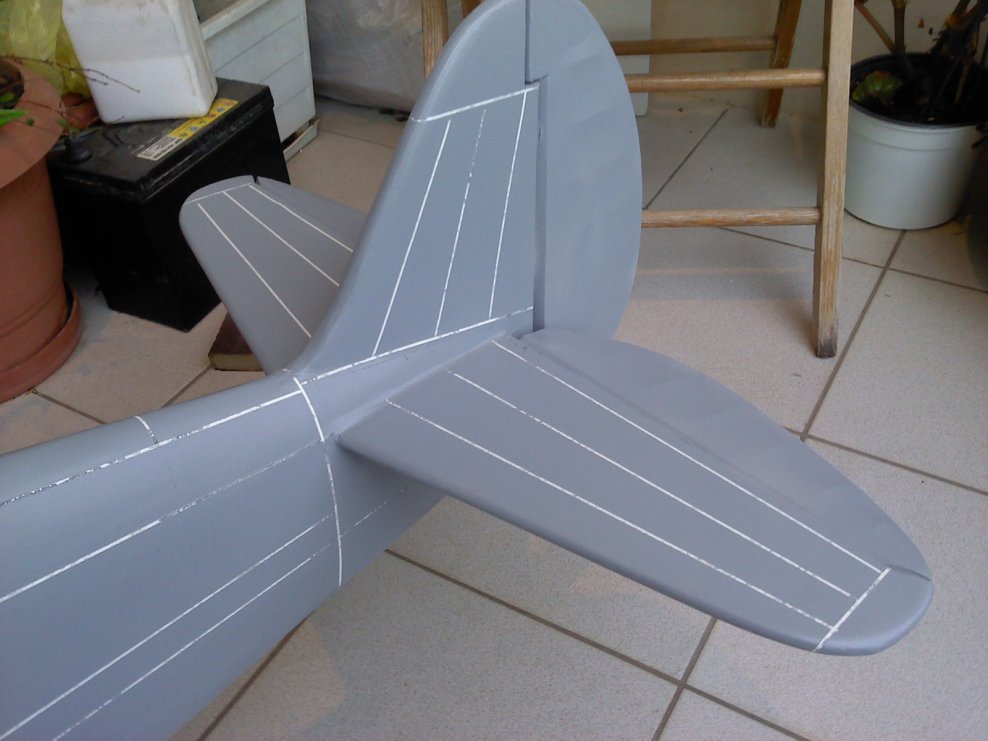

.........μόλις στέγνωσε αφαίρεσα τις ταινίες και να το αποτέλεσμα
Παμε για πιρτσίνια........

Το βάρος που είχε το μοντέλο (μόνο ξυλεία) πρίν απο το αστάρι ήταν 2,290 και τώρα 2,380 Δηλαδή απο τα 800 ml primer έμειναν στο μοντέλο αφού στέγνωσε μόνο 90 gr !!!!!!!
Συνημμένα
Mogolos
Δημοσιεύσεις: 3255
Εγγραφή: Δευ Ιουν 29, 2009 8:57 am

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από Mogolos »

Αντε, αντε να το δουμε ξανα στον αερα!!!
Πολύ καλη δουλεια Αντωνη +(*)
dgiatr
Δημοσιεύσεις: 242
Εγγραφή: Παρ Μάιος 28, 2010 1:48 pm

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από dgiatr »

Αντώνης Κριτζάς έγραψε: .........μόλις στέγνωσε αφαίρεσα τις ταινίες και να το αποτέλεσμα
Παμε για πιρτσίνια........
ωχ!!!!αρχίζει και αγριεύει τούτο!!!w
Αντώνης Κριτζάς
Δημοσιεύσεις: 5688
Εγγραφή: Δευ Δεκ 08, 2008 5:38 pm

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από Αντώνης Κριτζάς »

dgiatr έγραψε: ωχ!!!!αρχίζει και αγριεύει τούτο!!!w


+(*)με την βοήθεια και τις πολύτιμες πληροφορίες σας Δημήτρη μου και Νίκο και Ανδρέα και Παντελή και RED και Γιάννη και και και .(2f).........

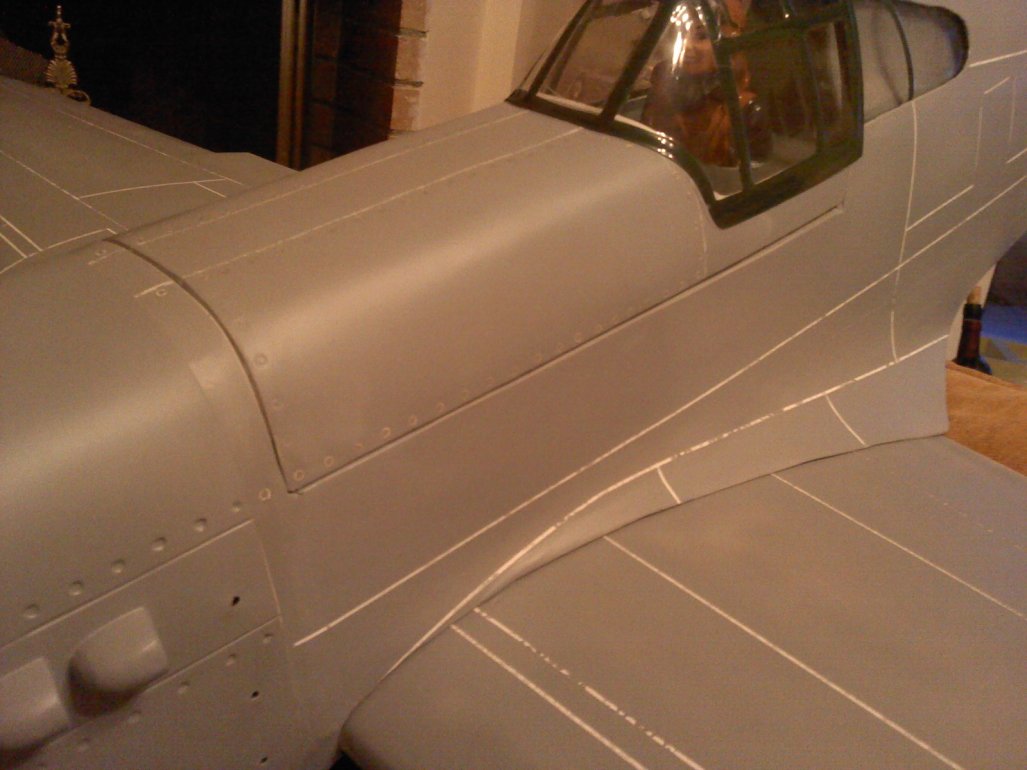

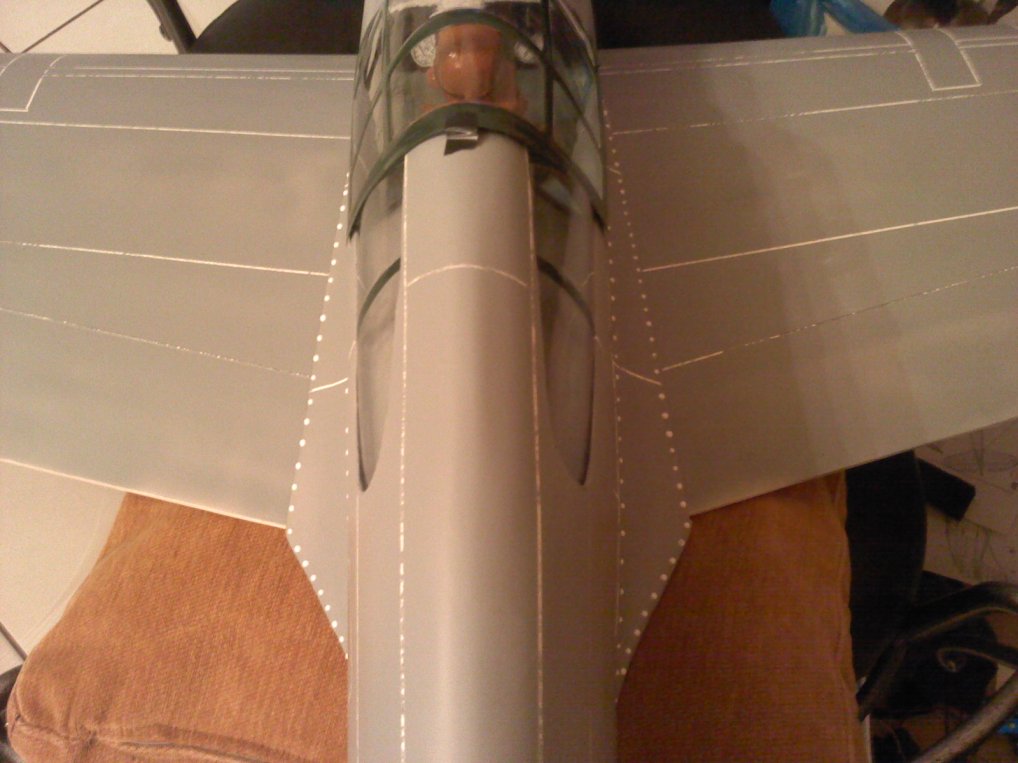

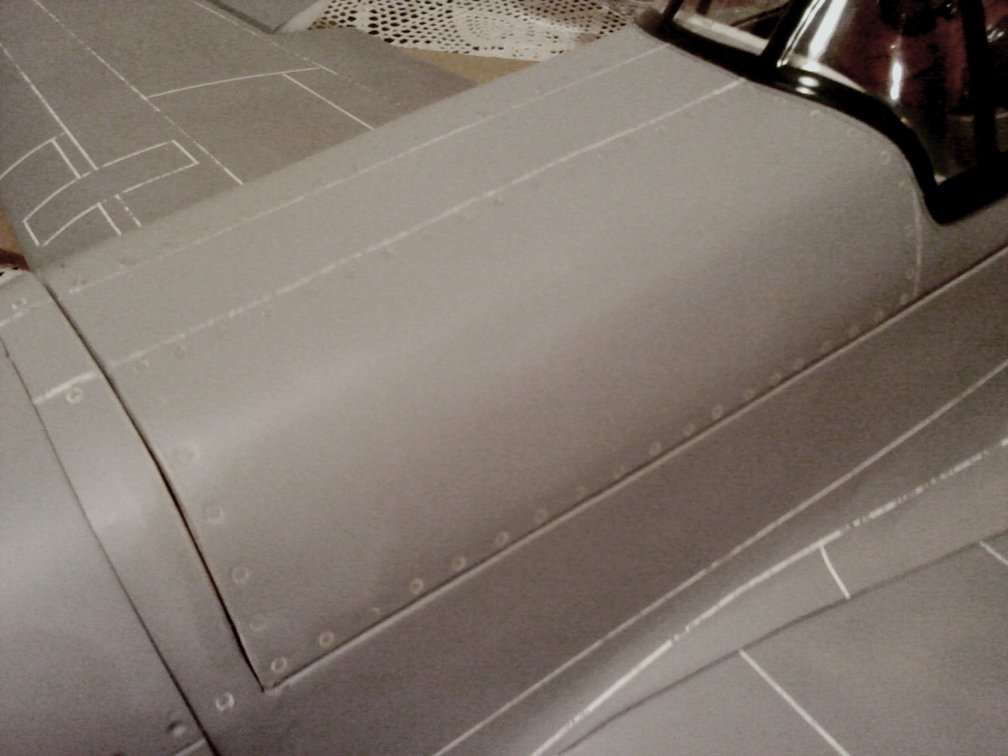

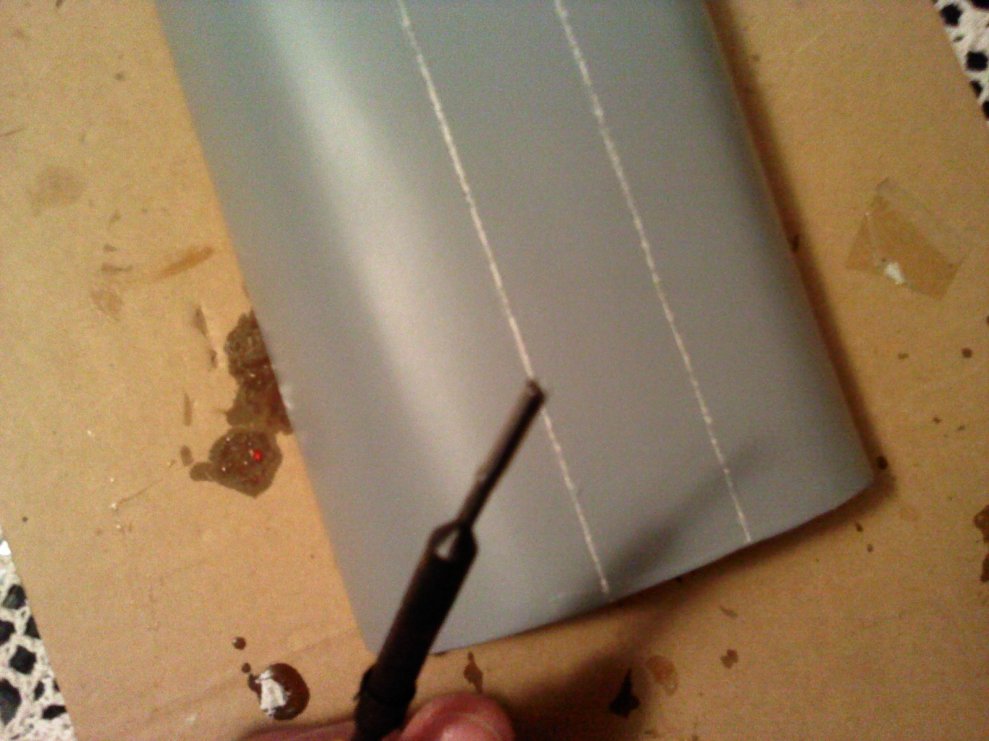

Όσο για τα πιρτσίνια (dzus rivets) προχωρούν με την βοήθεια του συνδυασμού κολλητήρι με σωληνάκι 2mm Το αποτέλεσμα είναι πολύ καλύτερο από αυτό που δείχνουν οι φώτο

YΓ Συγνώμη για τις κακές φωτογραφίες μα δυστυχώς ακόμη και αυτή η χαζοnikon που είχα απεβίωσε και το μόνο μέσο που διαθέτω είναι το κινητό w
Συνημμένα
Αντώνης Κριτζάς
Δημοσιεύσεις: 5688
Εγγραφή: Δευ Δεκ 08, 2008 5:38 pm

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από Αντώνης Κριτζάς »

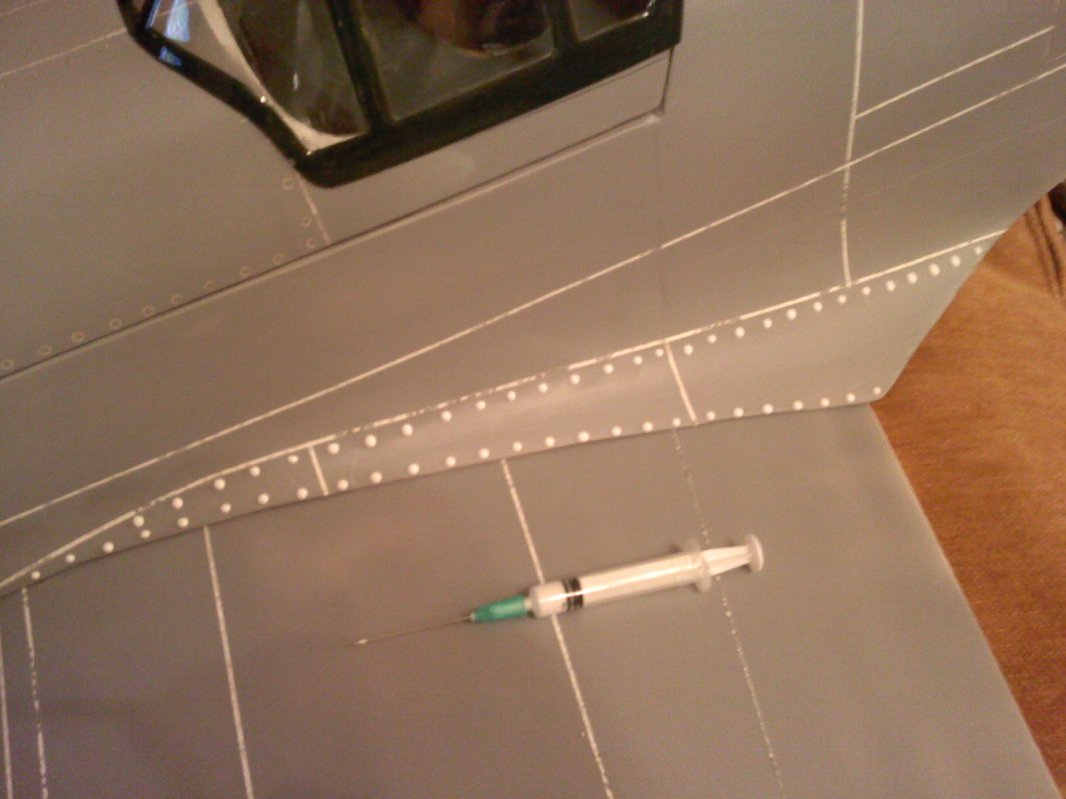

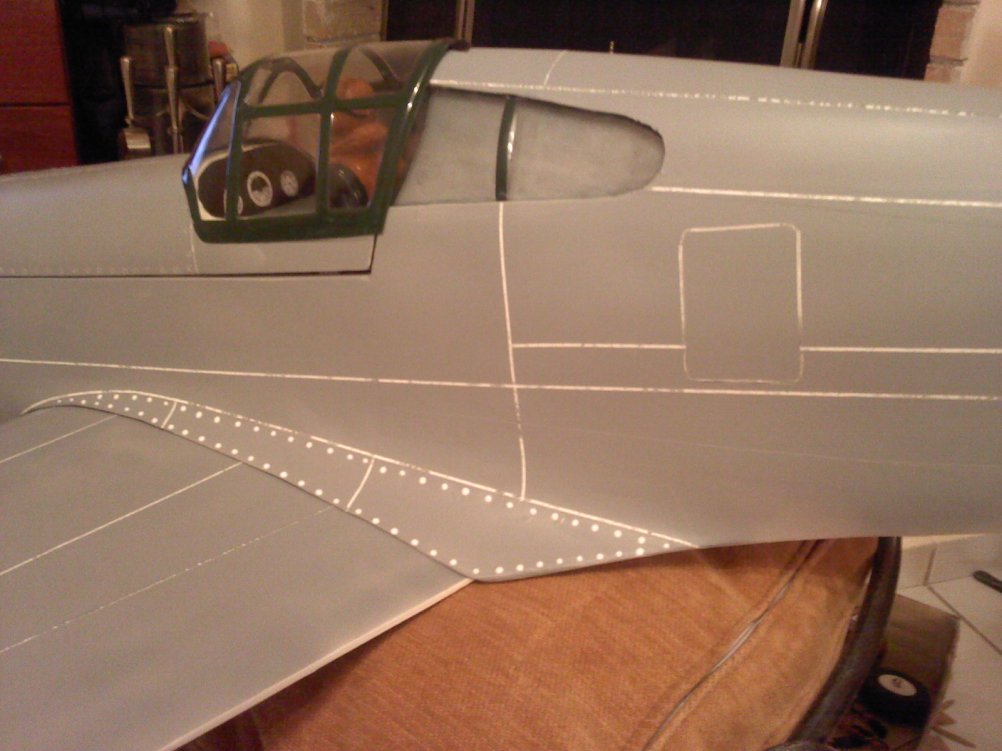

Μία σύριγγα με ατλακόλ κρυσταλλιζέ αφήνει σταγόνες που αναπαριστούν τα διογκωμένα πιρτσίνια (mushroom rivets)
Συνημμένα
nasa
Δημοσιεύσεις: 1052
Εγγραφή: Κυρ Απρ 11, 2010 9:17 am
Τοποθεσία: Marathonas

Απάντηση: Black Horse P-40C ανακατασκευή

Δημοσίευση από nasa »

...μπράβο Αντώνη ... χαρά στο κουράγιο σου κ' την υπομονή σου ... αν και θα μπορούσες να μου ζητήσεις να σου δώσω αυτό http://www3.towerhobbies.com/cgi-bin/wti0001p?&I=LXHZ25&P=7
(scale warbird template) ... για να μην κουράζεσαι ...:p .... δεν πειράζει όμως ... προχώρα ακάθεκτος .. βάζε μόνο φωτό για να θαυμάζουμε...!
η ταν, η, τα πετάν...
