F6f ZIROLI 2.5m BUILT

Mogolos
Δημοσιεύσεις: 3255
Εγγραφή: Δευ Ιουν 29, 2009 8:57 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Mogolos »

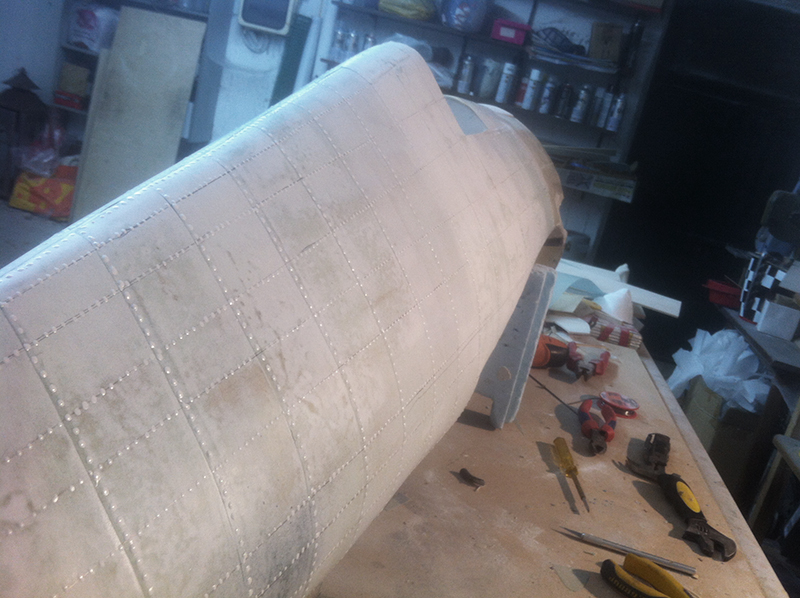

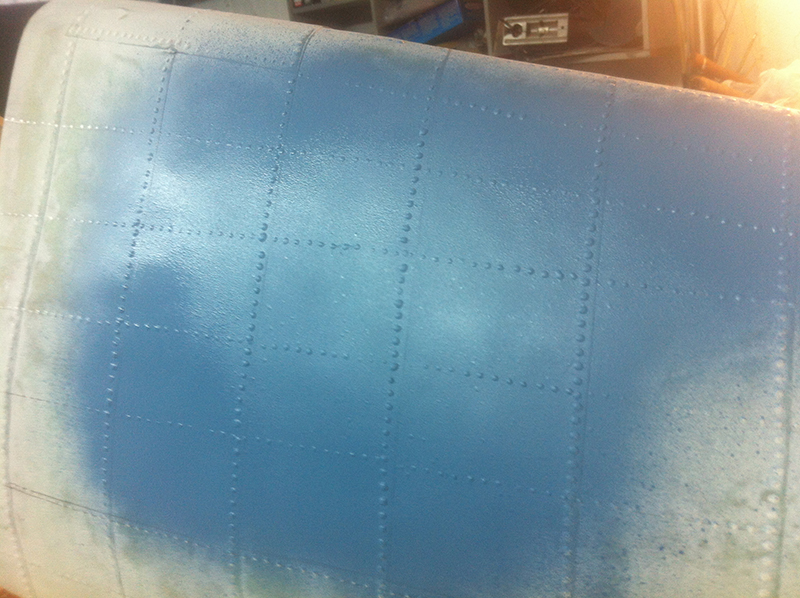

Είναι φανερή η διαφορά μεγέθους στα πριτσίνια...









Συνημμένα
Mogolos
Δημοσιεύσεις: 3255
Εγγραφή: Δευ Ιουν 29, 2009 8:57 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Mogolos »

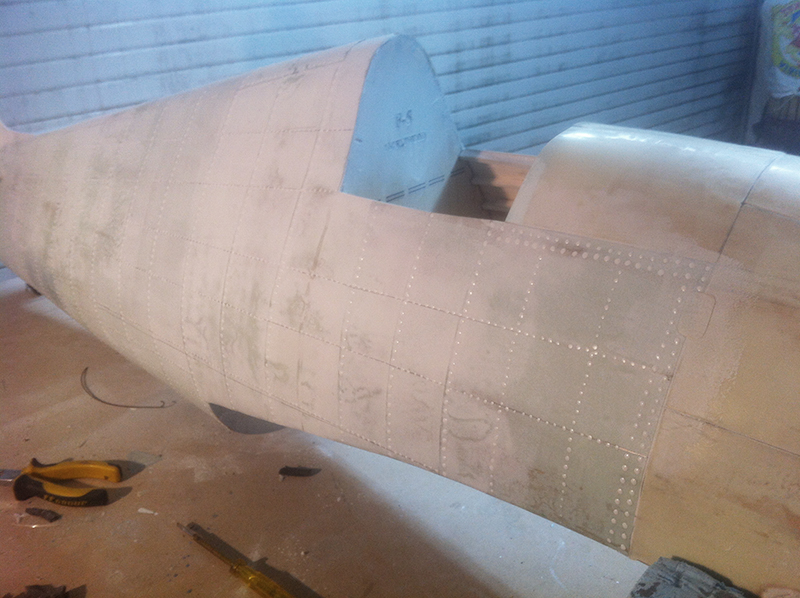

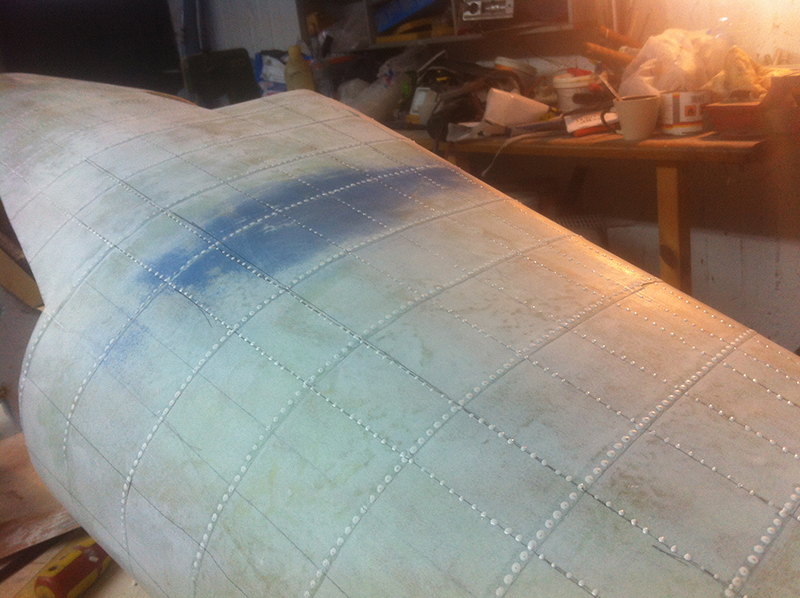

Και συνεχίζουμε με την άλλη πλευρά. Συνολικός χρόνος 30 λεπτά.
Κατόπιν πρώτο γκλασάρισμα του κοουλ...









Συνημμένα
Mogolos
Δημοσιεύσεις: 3255
Εγγραφή: Δευ Ιουν 29, 2009 8:57 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Mogolos »

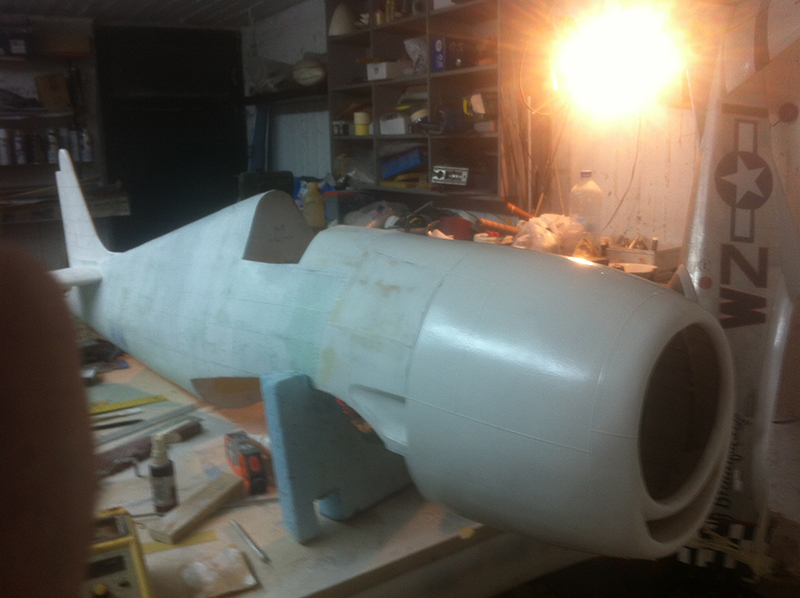

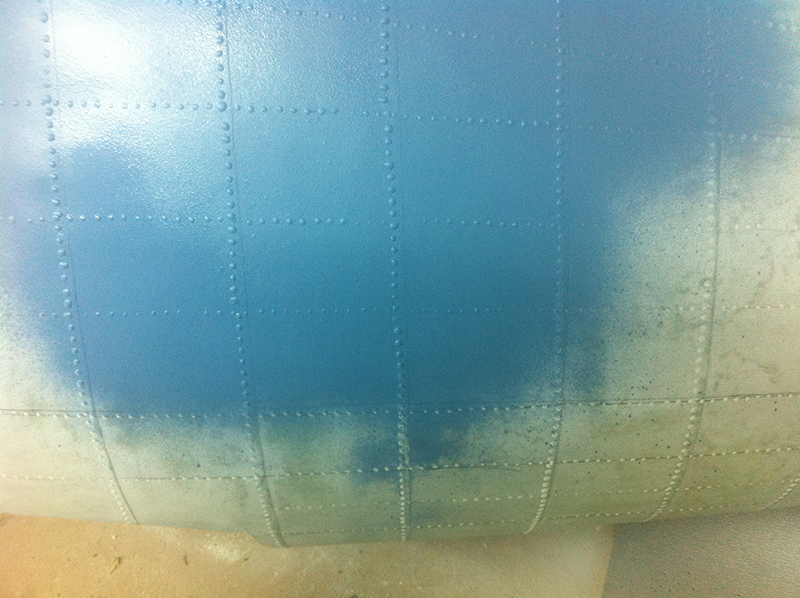

Λίγα πράγματα χτές. Soulfaser στο cowl και κρέμασμα να στεγνώσει.
Σημερα με το καλό θα το βάλω στο σκάφος θα τριφτεί και θα γίνει ο σχεδιασμός των πανελς...


Συνημμένα
Pantelis papageorgiou
Δημοσιεύσεις: 235
Εγγραφή: Τρί Σεπ 28, 2010 9:01 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Pantelis papageorgiou »

Πέρασες ρητίνη στην εσωτερική πλευρά του cowl;
Mogolos
Δημοσιεύσεις: 3255
Εγγραφή: Δευ Ιουν 29, 2009 8:57 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Mogolos »

Οχι ακόμα. Στο τέλος θα γίνει για να μην εχουμε θεματα με τα λάδια του μοτερ. Καθώς και θα αφαιρεθούν οι νομεις (τμημα τους) για καλύτερη ροή του αερα. :>)
Αντώνης Κριτζάς
Δημοσιεύσεις: 5688
Εγγραφή: Δευ Δεκ 08, 2008 5:38 pm

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Αντώνης Κριτζάς »

από το στόμα μου (πληκτρολόγιο) το πήρες Παντελή.......
Pantelis papageorgiou
Δημοσιεύσεις: 235
Εγγραφή: Τρί Σεπ 28, 2010 9:01 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Pantelis papageorgiou »

Καλό θα ήταν να το έκανες πρίν το detailing και το βάψιμο (για ευνοήτους λόγους).
Mogolos
Δημοσιεύσεις: 3255
Εγγραφή: Δευ Ιουν 29, 2009 8:57 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Mogolos »

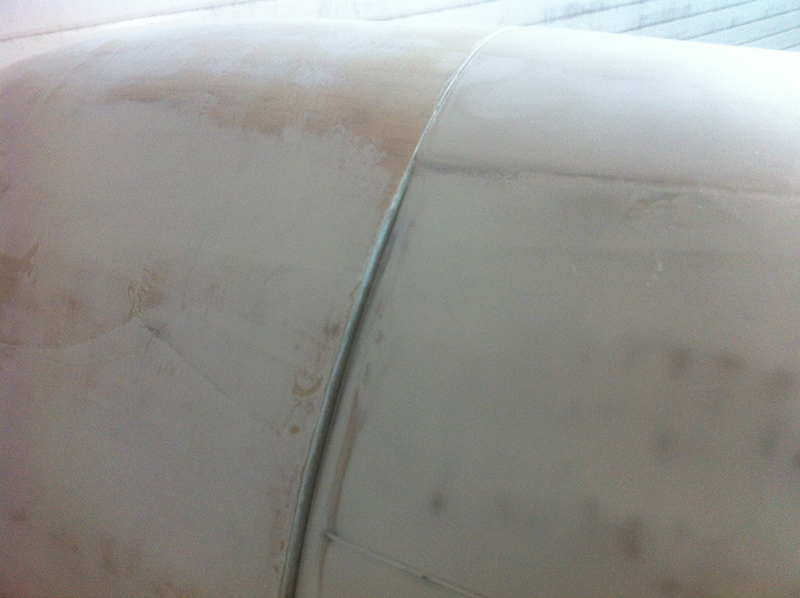

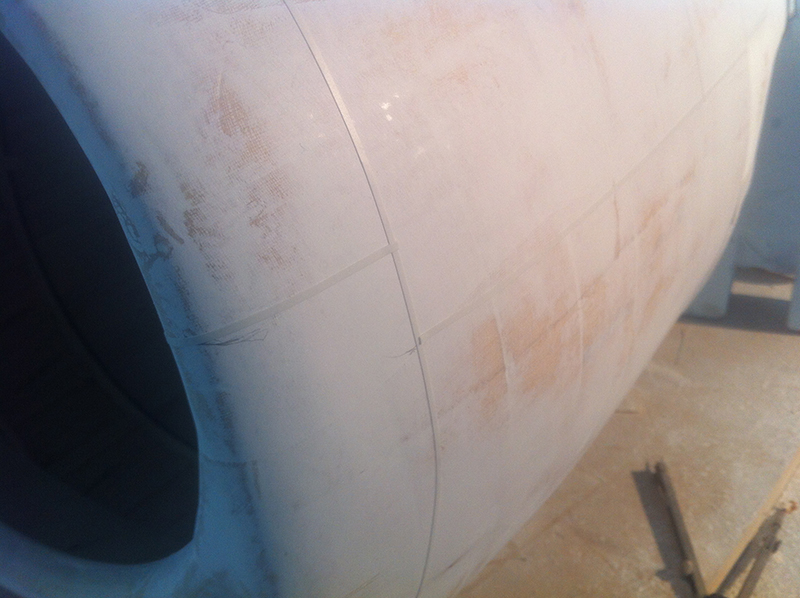

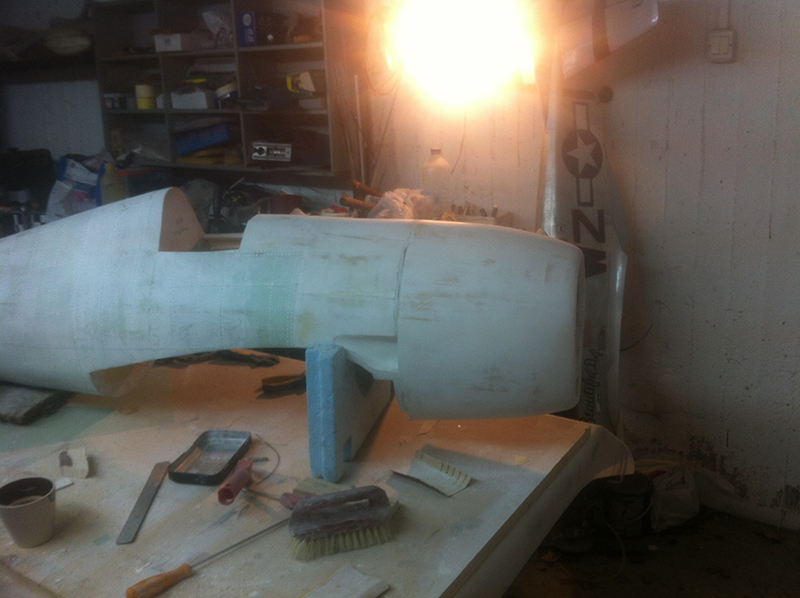

Kai συνεχίζουμε. Τοποθέτηση του cowl στην θέση του και τρίψιμο μαζί με το σκάφος. Κόλλημα ταινιών για τα πάνελς και soulfaser ξανά...









Συνημμένα
Mogolos
Δημοσιεύσεις: 3255
Εγγραφή: Δευ Ιουν 29, 2009 8:57 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Mogolos »

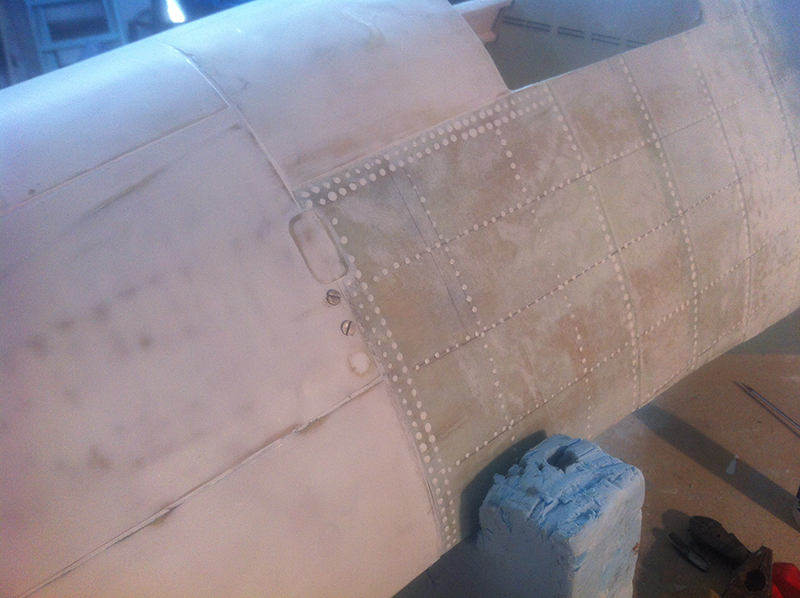

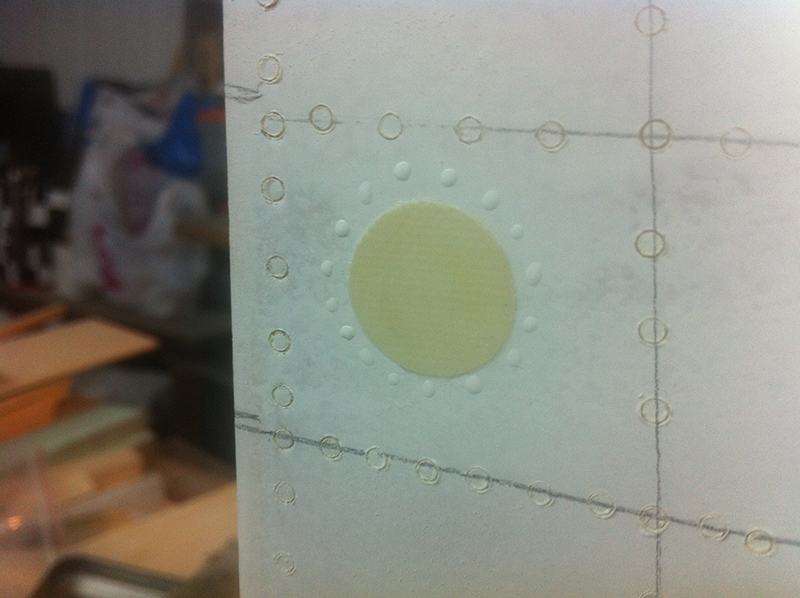

Δοκιμή για τις βίδες. Ποια ειναι η γνώμη σας? Δεν με τρελένουν και φοβάμαι για την δομή του σκάφους.









Συνημμένα
Mogolos
Δημοσιεύσεις: 3255
Εγγραφή: Δευ Ιουν 29, 2009 8:57 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Mogolos »

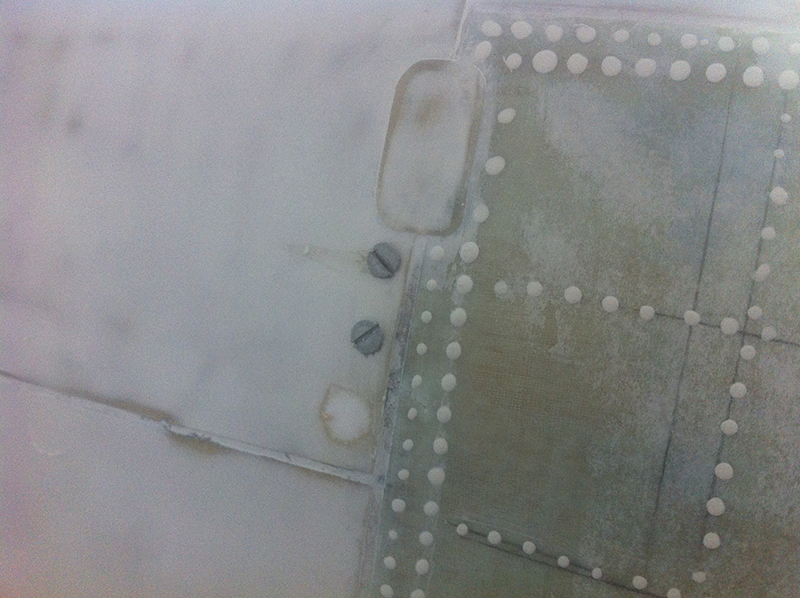

Και μια λεπτομέρια...
Συνημμένα
Pantelis papageorgiou
Δημοσιεύσεις: 235
Εγγραφή: Τρί Σεπ 28, 2010 9:01 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Pantelis papageorgiou »

Επειδή η γωνία της λήψης δεν με βοηθά.
-Τί δουλειά κάνουν αυτές οι βίδες;
-Γιατί σε προβληματίζει ενδεχόμενη δομική αστοχία; Από πού φοβάσαι ότι μπορεί να προέλθει;

Mogolos έγραψε: Δοκιμή για τις βίδες. Ποια ειναι η γνώμη σας? Δεν με τρελένουν και φοβάμαι για την δομή του σκάφους.









Mogolos
Δημοσιεύσεις: 3255
Εγγραφή: Δευ Ιουν 29, 2009 8:57 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Mogolos »

Fake ειναι Παντελή. Καμιά λειτουργία δεν εχουν. Απλά εκει μπροστά το f6f εχει βιδες και οχι πριτσίνια, για να βγαίνουν τα καπάκια και να εχουν προσβαση στο μοτερ.
Δομικά φοβάμαι, μιας και για να τοποθετηθούν γίνεται τρύπα στο σκάφος. Σκέψου ότι είναι ραφή ολοκληρη σε όλα τα πάνελς και όχι μονο δύο
bladeskiller
Δημοσιεύσεις: 707
Εγγραφή: Τρί Απρ 08, 2008 4:12 pm

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από bladeskiller »

Και γιατί δεν τους κόβεις τα κεφαλάκια με το ντρέμελ να κολλήσεις μόνο αυτά?
Mogolos
Δημοσιεύσεις: 3255
Εγγραφή: Δευ Ιουν 29, 2009 8:57 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Mogolos »

bladeskiller έγραψε: Και γιατί δεν τους κόβεις τα κεφαλάκια με το ντρέμελ να κολλήσεις μόνο αυτά?

Αυτό κανω, αλλά πάλι θελει τρύπα (φρεζαρισμα). Μια λύση ειναι κοπτικο αυτοκόλλητο
Pantelis papageorgiou
Δημοσιεύσεις: 235
Εγγραφή: Τρί Σεπ 28, 2010 9:01 am

Απάντηση: F6f ZIROLI 2.5m BUILT

Δημοσίευση από Pantelis papageorgiou »

Αφού είναι dummies, δεν έχεις κανένα πρόβλημα. Θα τις "ζωγραφίσεις" πάνω στο surfaceur, με την γνωστή τεχνική του ζεστού σωληνακίου (ξέρεις, προσαρμοσμένο σωληνάκι στο κολλητήρι) σαν να έκανες πριτσίνια flush, και μετά θα χαράξεις με το χέρι το slot του κεφαλιού της βίδας.
Πλεονεκτήματα: α)πολύ λιγότερο βάρος, β)πιο scale διάσταση βίδας (καθώς αυτές μου φαίνονται μεγάλες για την κλίμακα).
Μειονέκτημα: περισσότερη δουλειά!

Με φιλικούς χαιρετισμούς
Παντελής
