Mitsubishi Ki-15 'Babs' start from scratch 3m

[ankon]

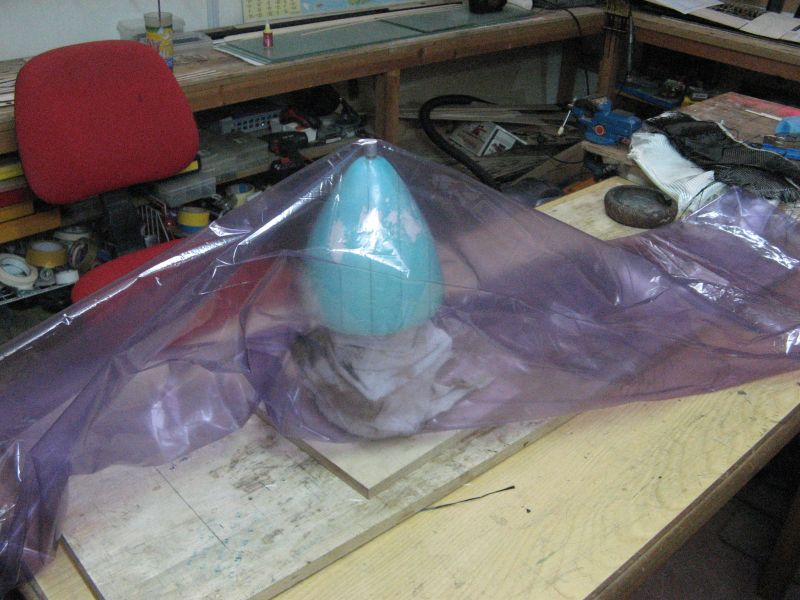

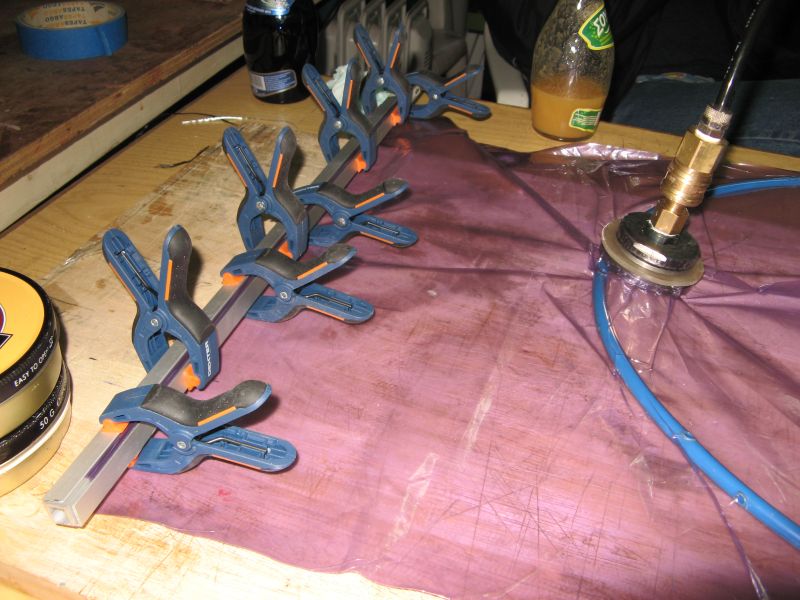

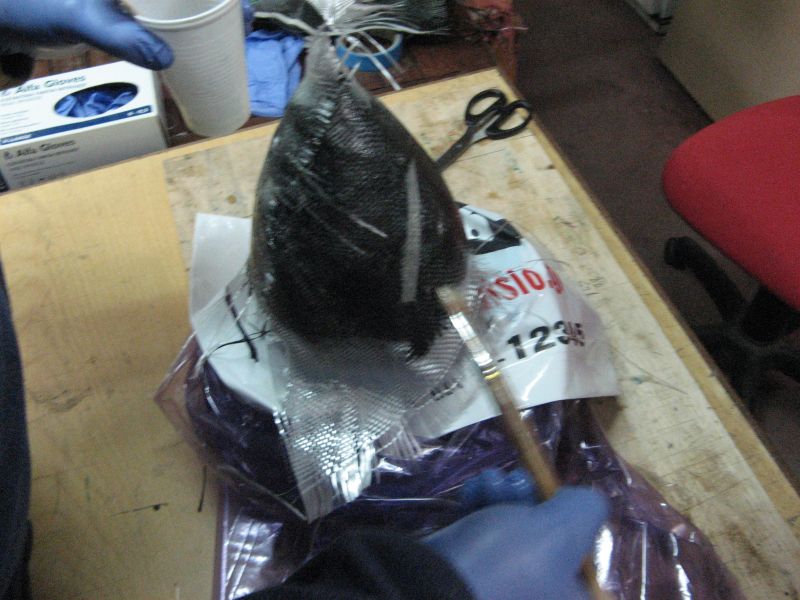

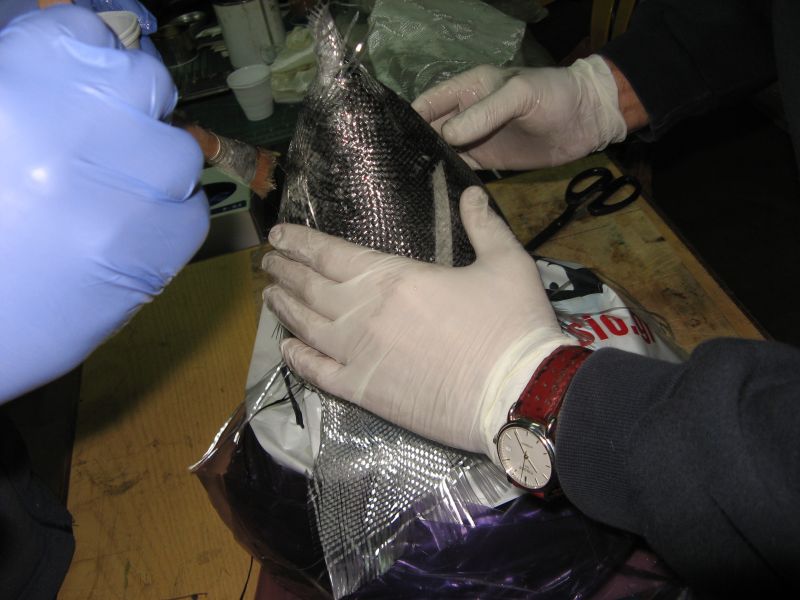

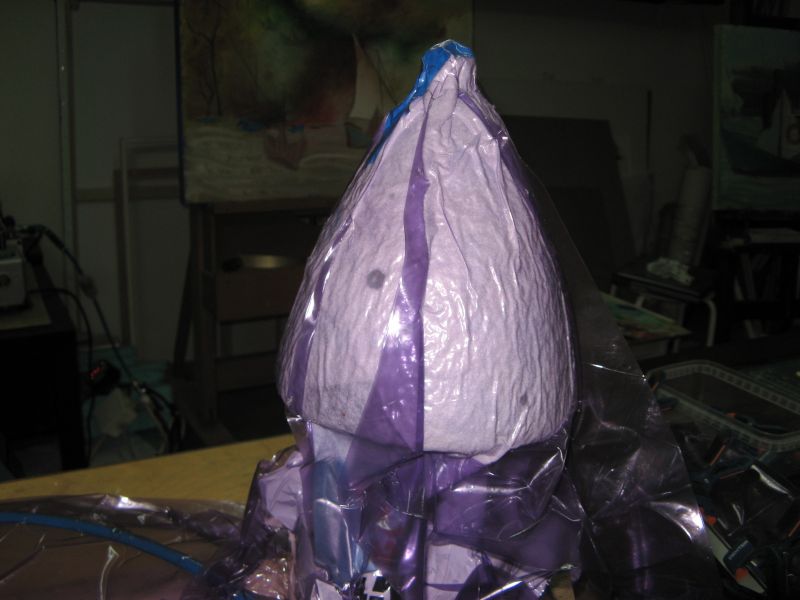

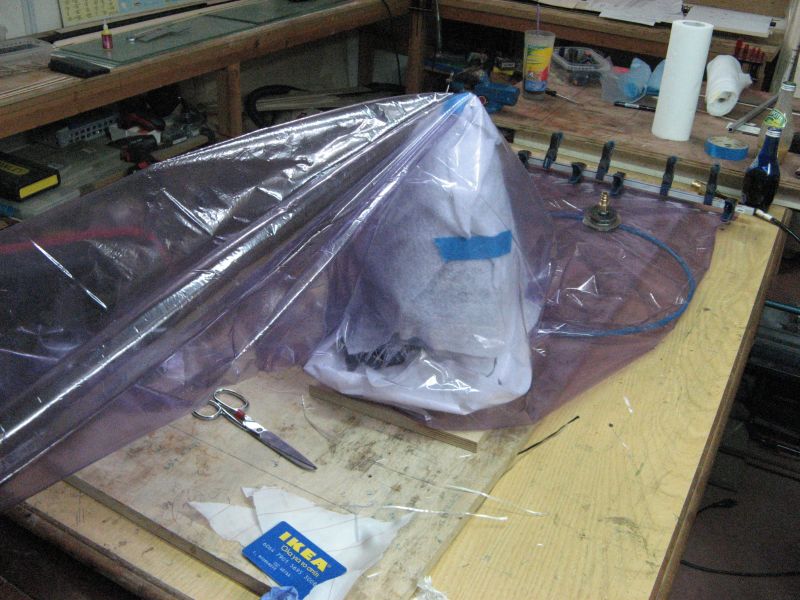

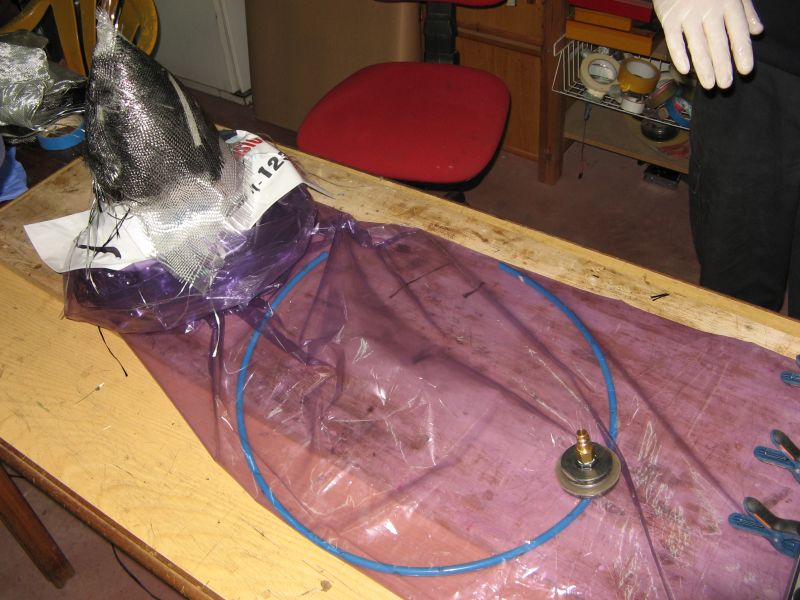

Το θετικό καλούπι πήρε τον δρόμο του . Ετοιμάστηκαν τα πανιά και τοποθετήθηκαν στο καλούπι με την εποξική. Χρησιμοποιήθηκε το vacuum του φιλαράκου μου του Βαγγέλη στο εργαστήριο του.Θα μείνει σε υποπίεση μέχρι αύριο το απόγευμα και μετα στην σκλήρυνση όλο το αυριανό βράδυ. Έπειτα η νεκροψία θα δείξει τα αποτελέσματα.Στην συνέχεια θα κατασκευαστεί το Back plate απο αλουμίνιο 6mm και θα ζυγισθεί.Δεν έχω αποφασίσει ακόμα την στήριξη του .Υπάρχουν δύο επιλογές ...η πρώτη είναι με κεντρική βίδα απο μπροστά και η δεύτερη με 8 πλαινά βιδάκια στο back plate. Είδωμεν.

[ankon]

και μια μικρή συνέχεια

[ankon]

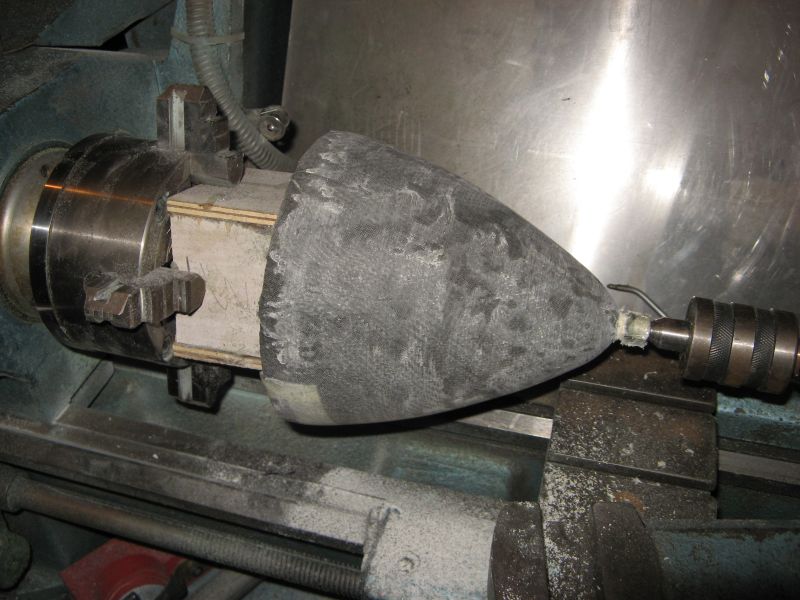

Μετά την αγωνία αν θα ξεκολλήσει σωστά βγήκε το προιόν. Μπορώ να πω ότι με αυτές τις συνθήκες είμαι αρκετά ευχαριστημένος. Θα χρειαστεί λίγο εποξικό στοκάρισμα και βάψιμο και θα είναι μια χαρά και το κυριότερο πολύ φθηνό. Η βάση θα κοπεί με τον σταθερό τροχό αύριο που θα έχει αποκτήσει και άλλη σκλήρυνση,αφού γίνουν τα στοκαρίσματα, ώστε να ταιριάξει σωστά στο back plate.

[ankon]

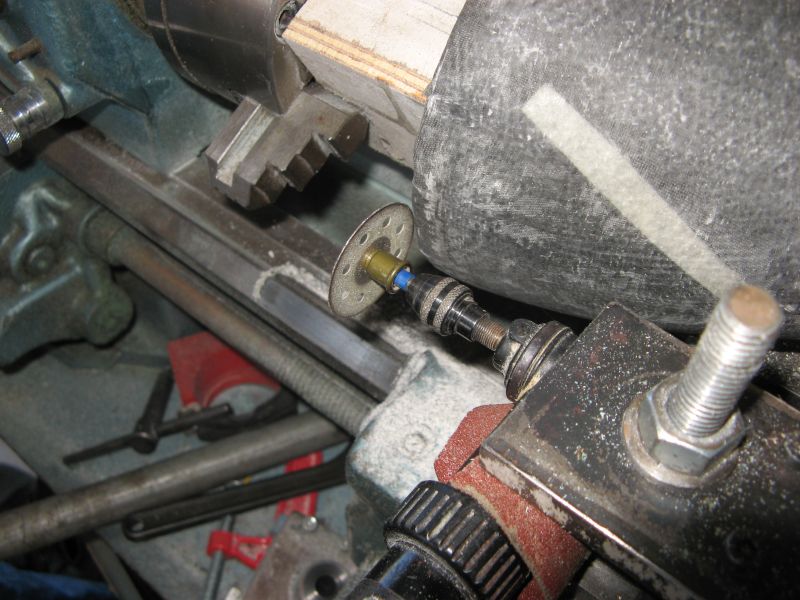

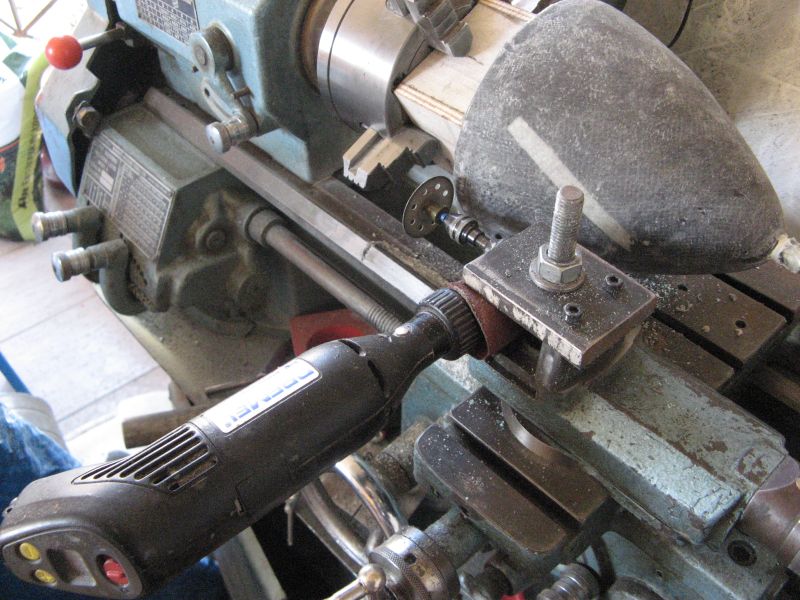

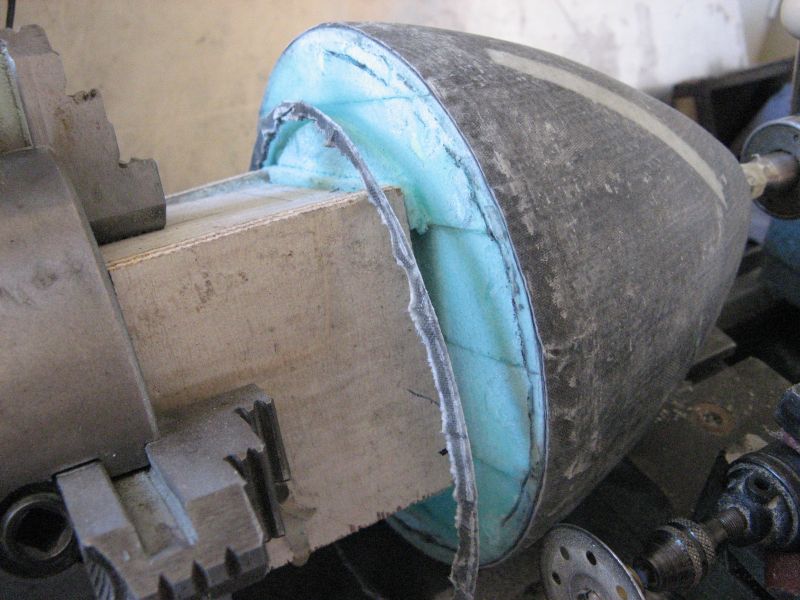

Η βάση κόπηκε εύκολα . Θα ξεκινήσω την κατασκευή του Back plate το συντομότερο.Θα χρησιμοποιήσω σκληρό αλουμίνιο 5 mm η 6 mm.

[Mogolos]

Μετά θα το τρίψεις και θα το βάψεις? Και το εσωτερικό πώς θα το βγάλεις? Με βενζίνη?

[ankon]

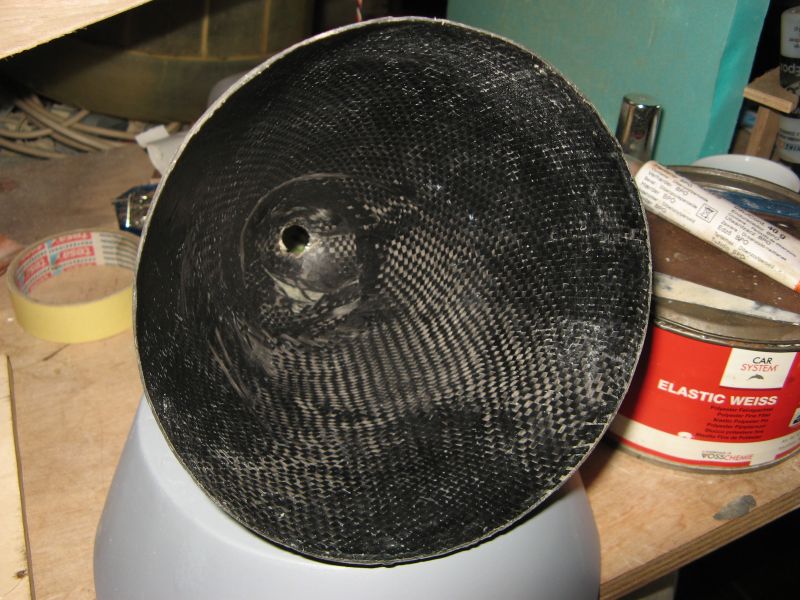

Με λίγο ασετόν βγήκε αμέσως.Είχα βάλει τρία χέρια αποκολλητικό κερί και δύο αποκολλητικό PVA αλλά η βάση δεν άντεξε για να βγεί ολόκληρο. Προφανώς ήθελε και άλλη ενίσχυση. Στα πρώτα ζόρια κόπηκε αλλά το περίμενα.Είχα διαβάσει κάπου οτι βάζανε έναν ξύλινο άξονα σε όλο το εσωτερικο μήκος με εποξική. Τα παλαιότερα τα είχα φτιάξει όλο με ξύλο το καλούπι Γιάννη ,το οποίο έχει άλλες αντοχές. Τέλος πάντων οι πειραματισμοί δεν τελειώνουν.Καλά να είμαστε και να φτιάχνουμε. Τουλάχιστον εδώ το spinner έγινε.

[ankon]

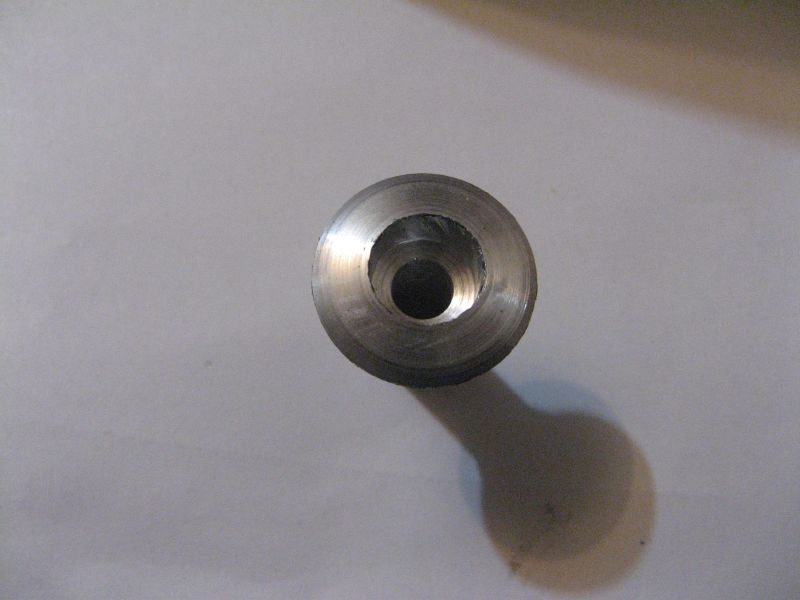

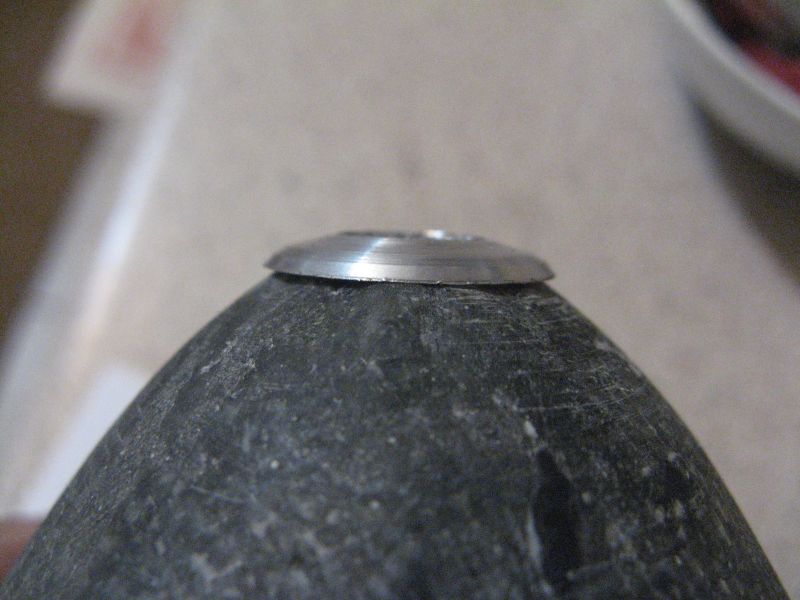

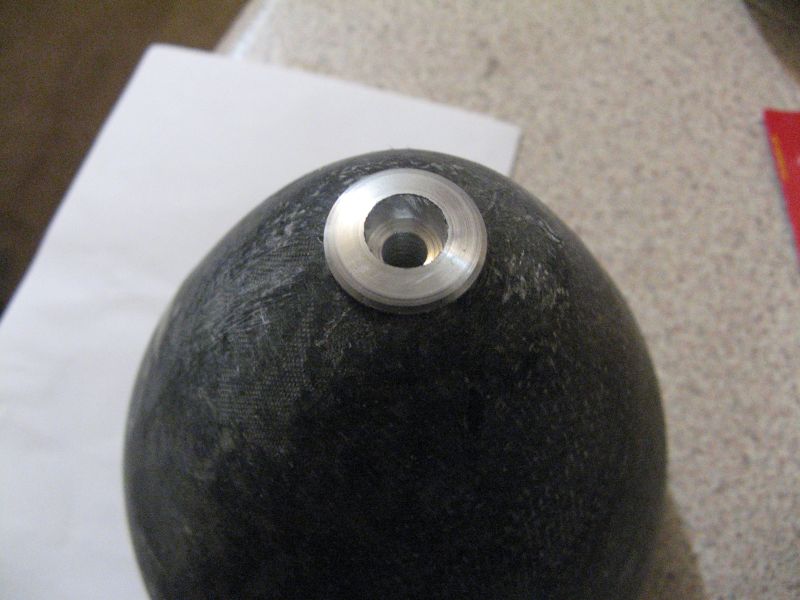

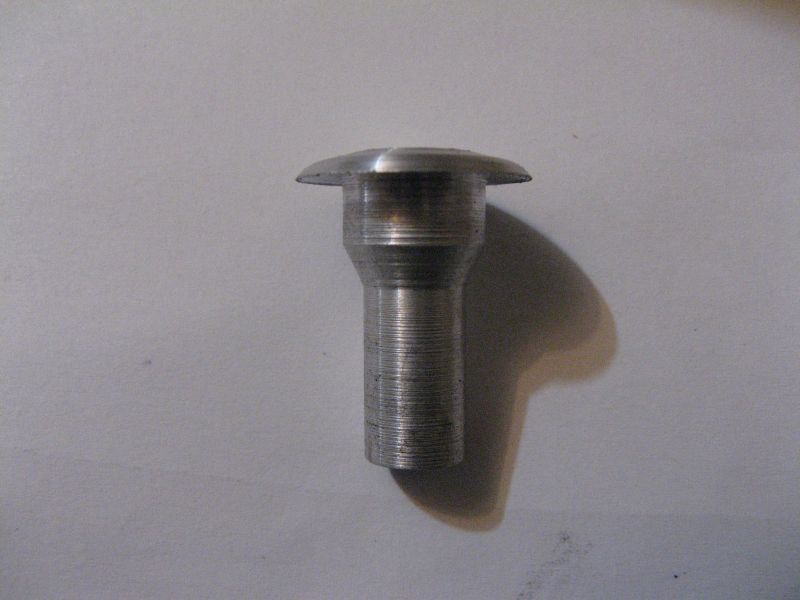

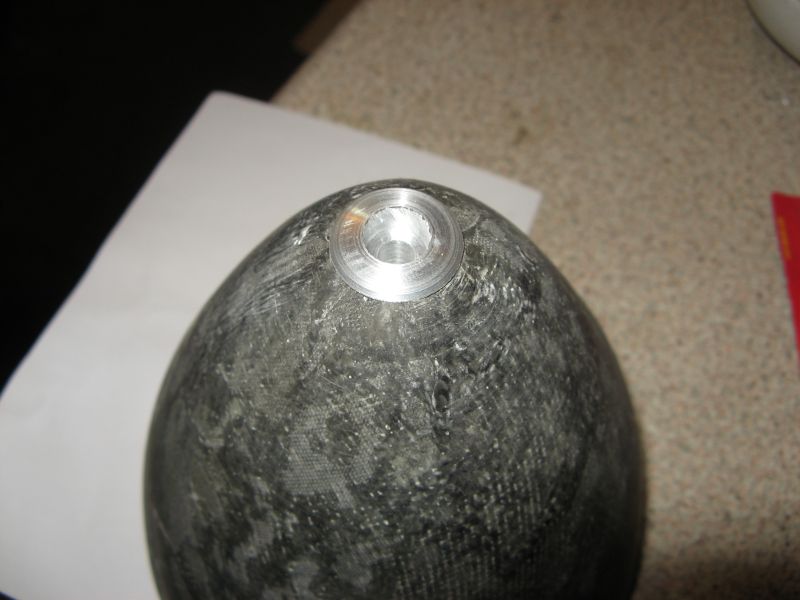

Ένα απο τα κύρια σημεία που πρέπει να προσέξει ο κατασκευαστής είναι και η ασφαλής στήριξη του spinner επάνω στό back plate. Αποφάσισα να βάλω βίδα απο μπροστά. Μια εξάρα αλενόβιδα θα κάνει αυτήν την δουλειά.Πρέπει λοιπόν να μπεί μια κεφαλή στην κορυφή του κώνου,ώστε να περνα η βίδα απο μέσα με το κεφάλι χωνευτό, και να είναι γεωμετρικά στο κέντρο του κώνου.Η κεφαλή αυτή παράλληλα αγκαλιάζει το κέντρο και το πιέζει με το σφίξιμο στο back plate. Πρέπει να πω εδώ οτι το σφίξιμο του spinner στο back plate ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΣΦΙΚΤΟ ( καργαρισμένο ) .Η κεφαλή αυτή έγινε απο σκληρό αλουμίνιο πολυ προσεχτικά στον τόρνο στο ανεξάρτητο τσόκ ώστε να πετύχω το απόλυτο κεντράρισμα. Η κεφαλη θα κολληθει με εποξικη μετάλλου στον κώνο με έναν δικό μου τρόπο κεντραρίσματος.

[Mogolos]

Άγγελε, κάνε μερικές αυλακώσεις στο τορνο, για να πιάσει η κόλλα.

[ankon]

Εννοείται !!

[sukhoi.su29]

Άγγελε και Mog ...αν θέλετε κάποια συμβουλή για τις τεχνικές τορνιρίσματος ,παρακαλώ μη διστάσετε να με ρωτήσετε...... +(*)

[Αντώνης Κριτζάς]

λουλούδι έγινε ....και σίγουρα το κόστος σε άλλα επίπεδα
Ο τόρνος βγάζει τα λεφτά του σιγά σιγά
Είσαι αστέρι Αγγελε!!!
(το γλείψιμο να το φοβάσαι ...αγγαρεία μυρίζει :p )

[archery]

Πολλά συγχαρητήρια για την όμορφη δημιουργία σου.

[ankon]

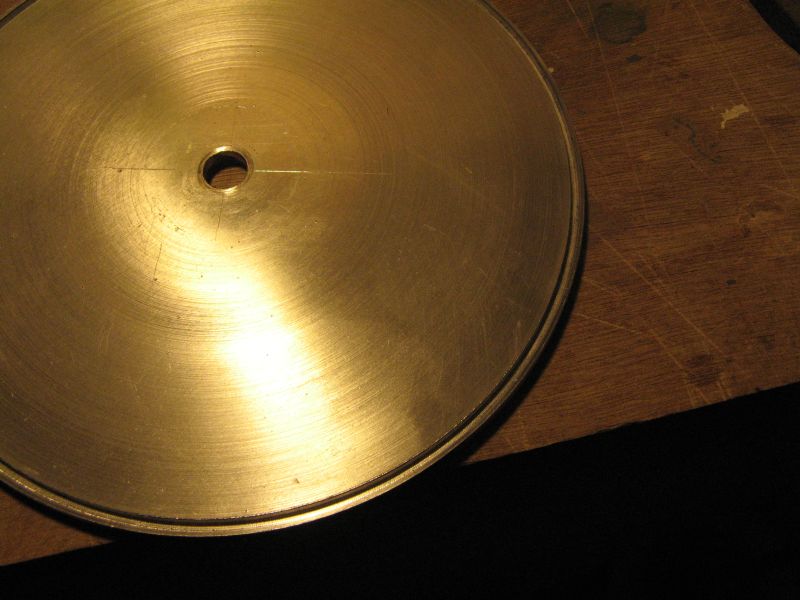

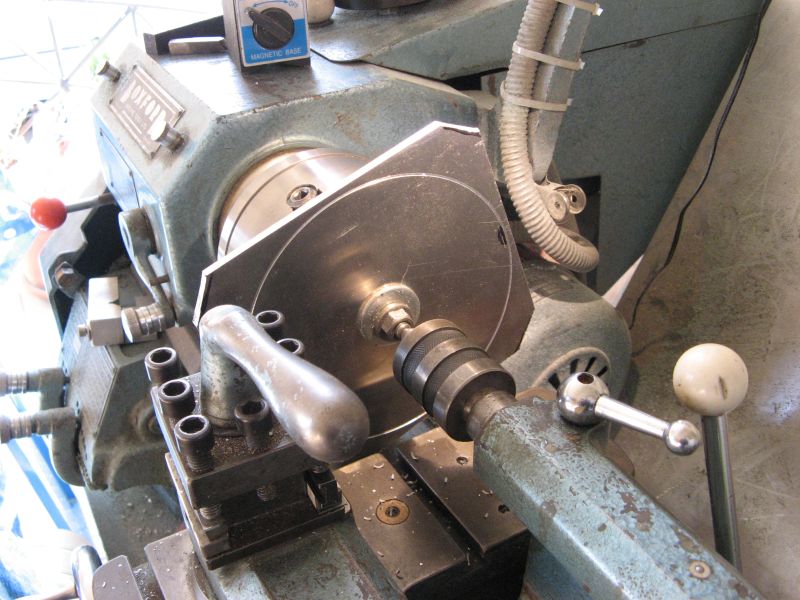

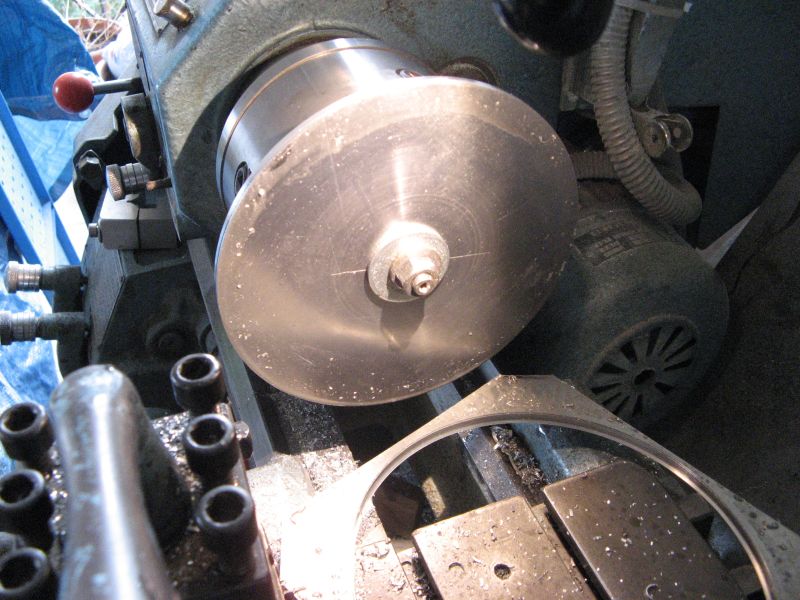

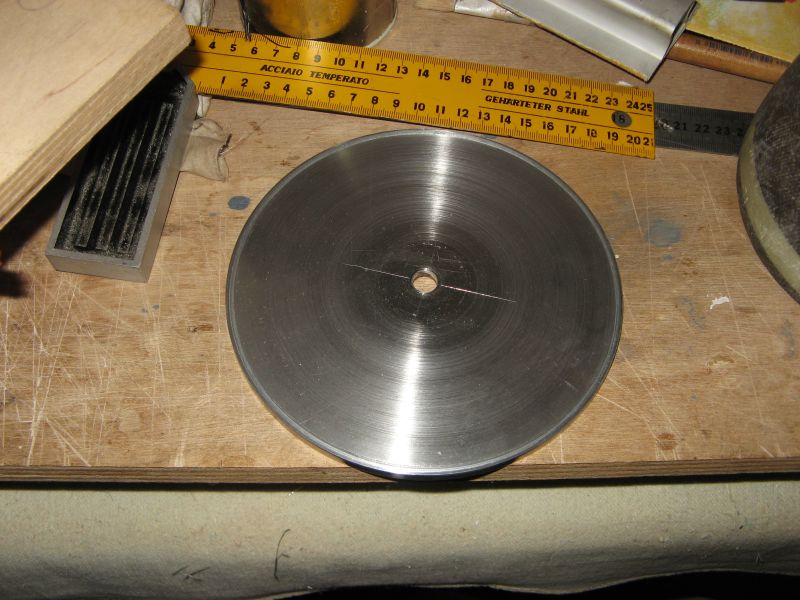

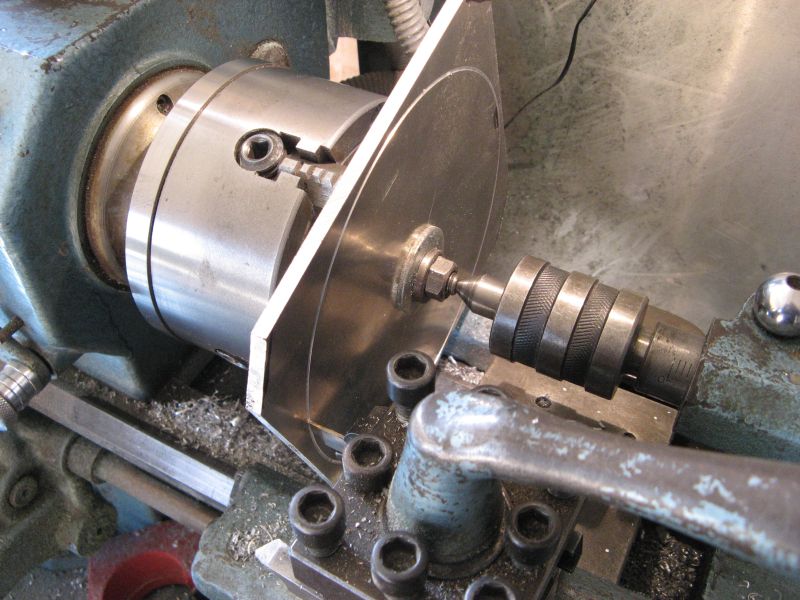

Ασχολήθηκα σήμερα με την κατασκευή του Back plate. Αλουμίνιο σκληρο 6 mm σε πλάκα μπήκε στον τόρνο στο ανεξάρτητο τσόκ για να βγεί το κυκλικό κομμάτι. Έπειτα εφτιαξα το λούκι που χωνεύει η περίμετρος του spinner σε βάθος 2,5 mm.Αυτό έγινε για να αποφύγω τυχόν φούσκωμα σε ψηλές στροφές. Σειρά τώρα έχει η τοποθέτηση του στον διαιρέτη για να ανοιχτούν τρύπες περιμετρικά της διαμέτρου. Το βάρος των υφασμάτων και κόλλας του spinner είναι 75 gr.Μάλλον θα αφαιρέσω λίγο ακόμα αλουμίνιο ,μια κυκλική ζώνη γύρω απο τις τρύπες.Όλα αυτά γίνονται για τελική μείωση του γενικού βάρους.Σε γενικές γραμμές βγήκε πανάλαφρο .Εάν λάβουμε υπ όψιν ότι το spinner του Gloster σε 4" διαμετρο είναι 400 gr περίπου φτιαγμένο όλο απο αλουμίνιο.

[Αντώνης Κριτζάς]

καλημέρα
Μηπως να το κάνεις αργότερα αφού τελειώσει το μοντέλο και δεις τα ζύγια του μοντέλου η θέλεις έτσι και αλλιώς ελαφρύ το spinner ??

[ankon]

Σαν να έχεις δίκαιο Αντώνη !! Δεν βιάζομαι οπότε λογικότερο είναι να περιμένω λίγο καιρό ακόμη.Βεβαια δεν θα είναι και τεράστιο το βάρος που θα αφαιρεθεί. Να είσαι καλά.:>):>)
