Εφτασε λοιπόν ο καιρός για ενα scale αεροπλάνο από balsa!
Τι καλήτερο από ενα p47 κιτ για να "ταλαιπορηθούμε" και λίγο...
Η αγορά εγινε λοιπόν:
p47 της top flite
160εκ ανοιγμα φτερών
3700-4500 γρ. βαρος.

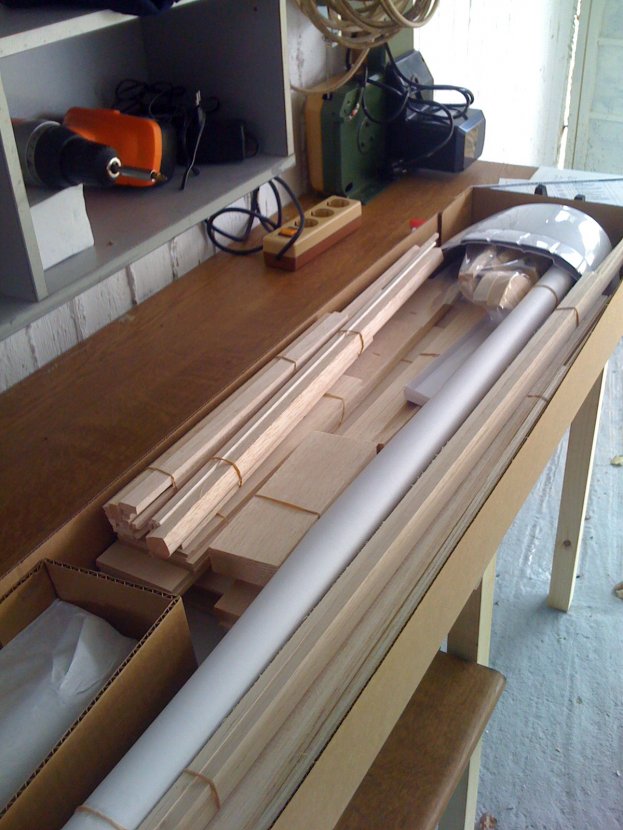

Η συσκευασία:
P 47 Top Flite ΚΙΤ
P 47 Top Flite ΚΙΤ
- Συνημμένα
-
- IMG_0666.jpg (92.73 KiB) Προβλήθηκε 401 φορές
-
- IMG_0665.jpg (94.21 KiB) Προβλήθηκε 401 φορές
Απάντηση: P 47 Top Flite ΚΙΤ

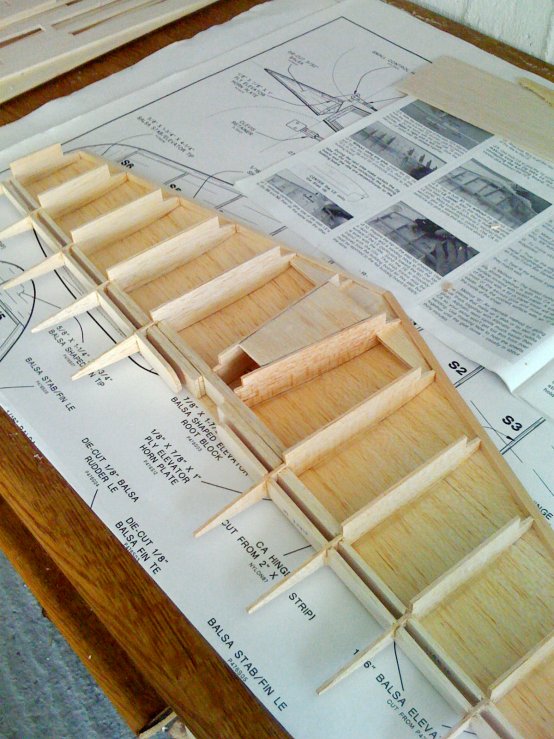

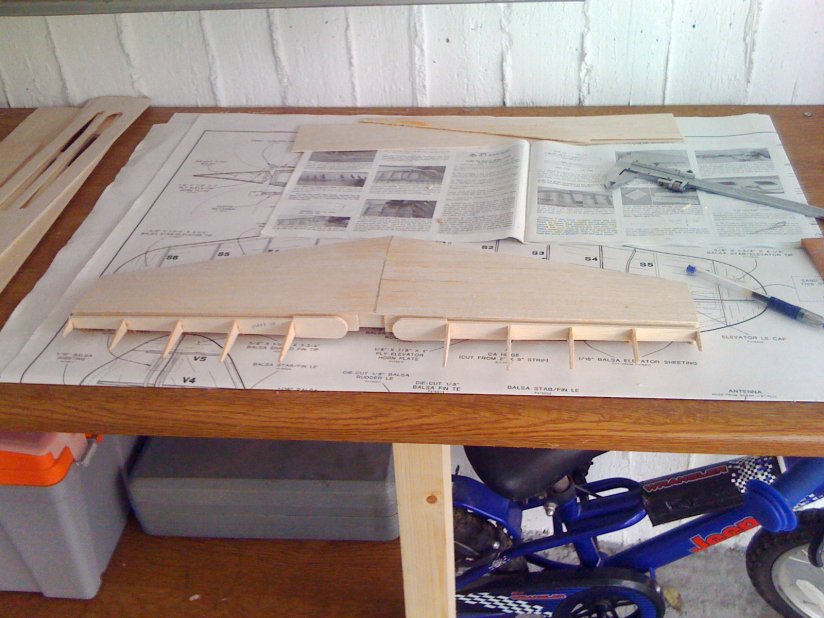

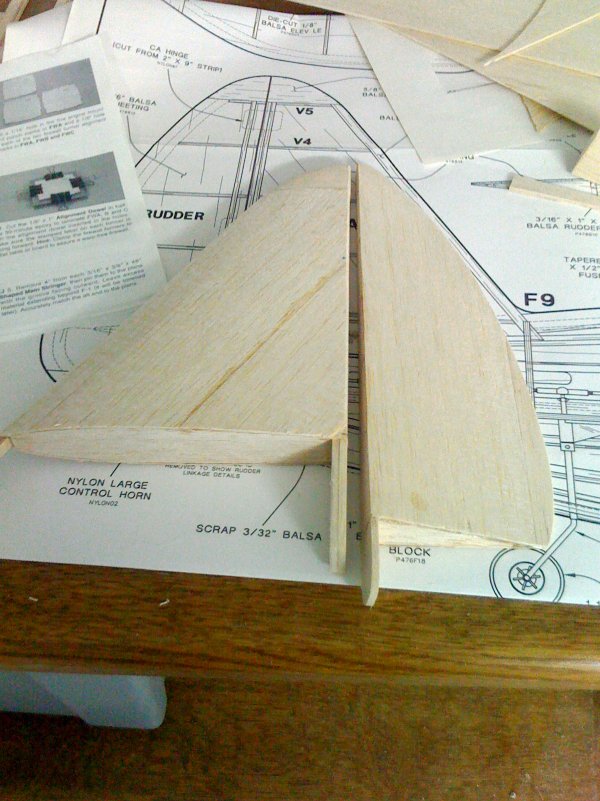

Βαζουμε το σχέδιο στον πάγκο και αρχίζουμε από την ουρά
- Συνημμένα
-
- IMG_0669.jpg (97.67 KiB) Προβλήθηκε 401 φορές
-
- IMG_0667.jpg (94.86 KiB) Προβλήθηκε 401 φορές
-
- IMG_0668.jpg (96.73 KiB) Προβλήθηκε 401 φορές
Απάντηση: P 47 Top Flite ΚΙΤ

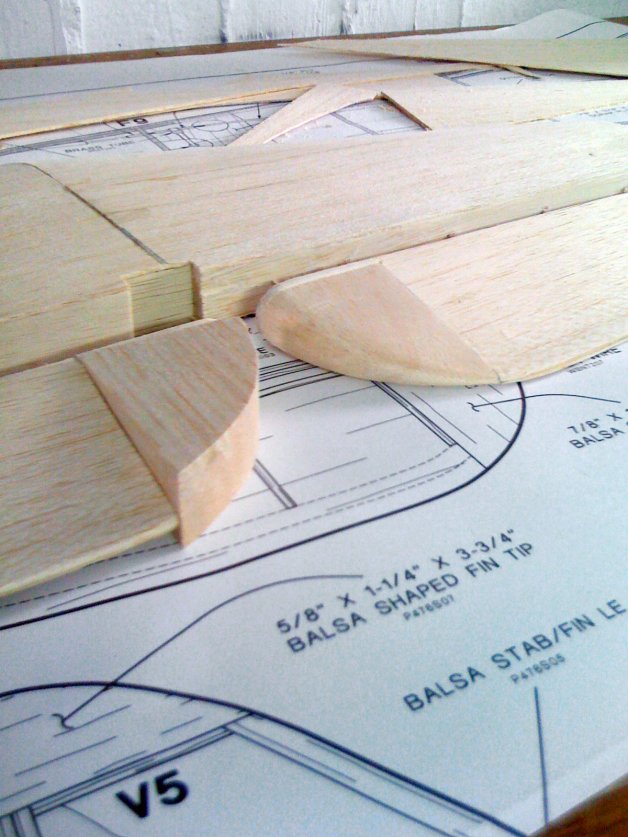

To πτεριγιο αρχίζει και σχηματίζεται, και προχωράμε στα elevators.
- Συνημμένα
-
- IMG_0672.jpg (95.21 KiB) Προβλήθηκε 401 φορές
-
- IMG_0673.jpg (96.37 KiB) Προβλήθηκε 401 φορές
-
- IMG_0671.jpg (93.49 KiB) Προβλήθηκε 401 φορές
-
- IMG_0670.jpg (94.72 KiB) Προβλήθηκε 401 φορές
Απάντηση: P 47 Top Flite ΚΙΤ

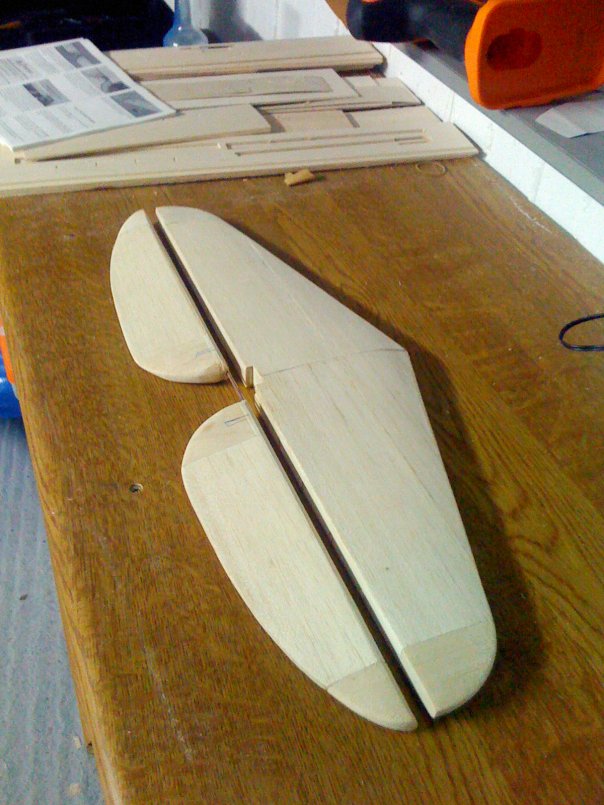

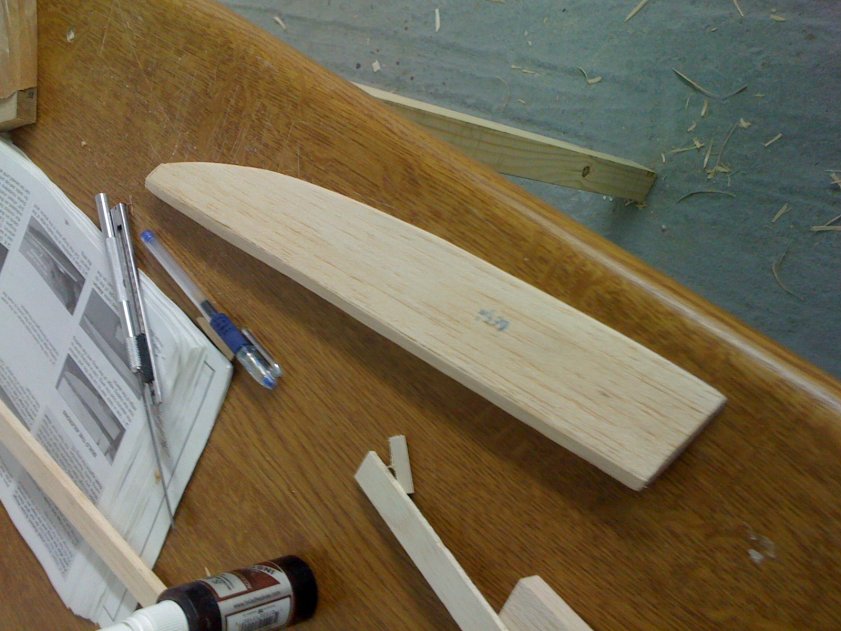

Ακολουθει το rader...
- Συνημμένα
-
- IMG_0676.jpg (95.58 KiB) Προβλήθηκε 401 φορές
-
- IMG_0675.jpg (99.47 KiB) Προβλήθηκε 401 φορές
-
- IMG_0674.jpg (95.44 KiB) Προβλήθηκε 401 φορές
Απάντηση: P 47 Top Flite ΚΙΤ

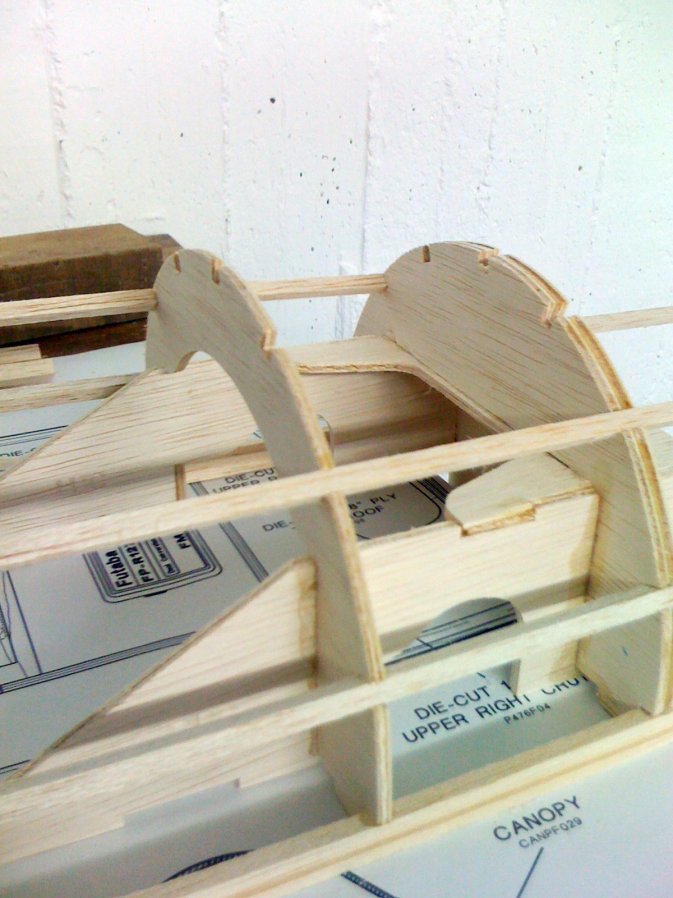

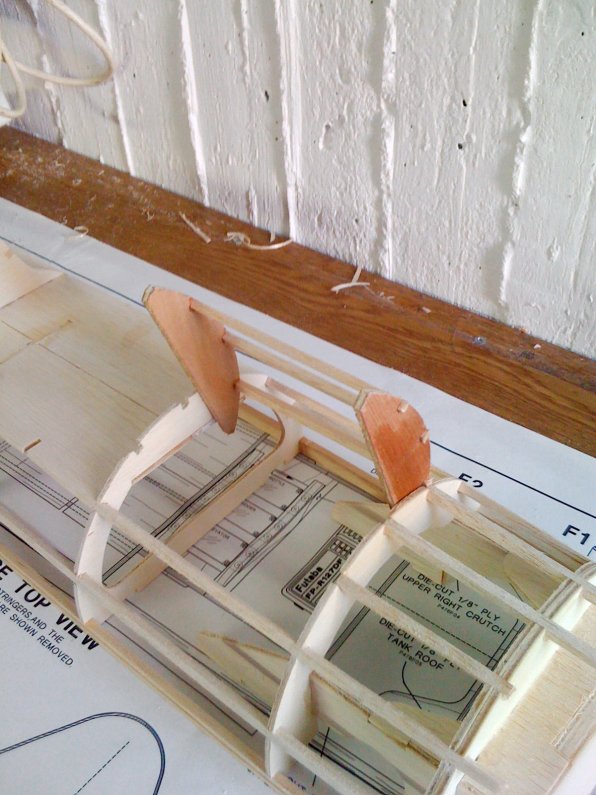

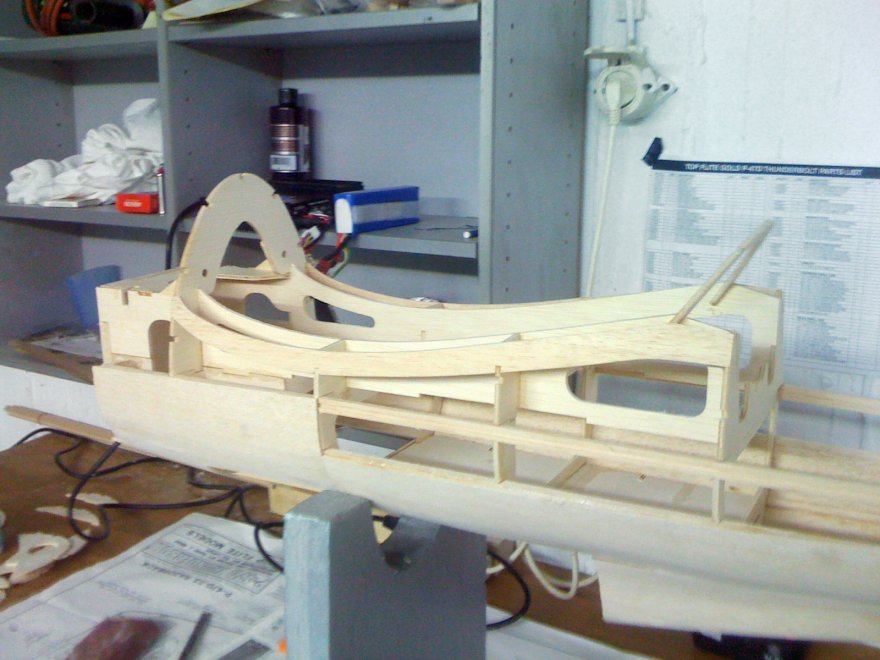

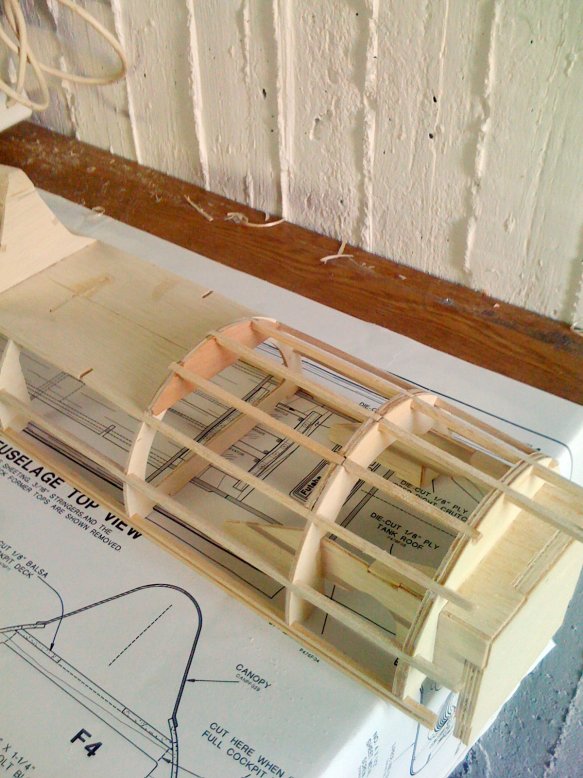

Ειμαστε ετοιμοι να προχωρήσουμε στο "σωμα" του σκάφους...
Μιας και θα το κάνω ηλεκτρικό, ειπα να φτιάξω και ενα "καπάκι" ώστε να μπορώ να αλλάζω μπαταρία χωρίς να βγάζω το φτερό...
Μιας και θα το κάνω ηλεκτρικό, ειπα να φτιάξω και ενα "καπάκι" ώστε να μπορώ να αλλάζω μπαταρία χωρίς να βγάζω το φτερό...
- Συνημμένα
-
- IMG_0683.jpg (94.54 KiB) Προβλήθηκε 401 φορές
-
- IMG_0682.jpg (95.26 KiB) Προβλήθηκε 401 φορές
-
- IMG_0681.jpg (93.82 KiB) Προβλήθηκε 401 φορές
-
- IMG_0678.jpg (94.53 KiB) Προβλήθηκε 401 φορές
-
- IMG_0677.jpg (96.4 KiB) Προβλήθηκε 401 φορές
Απάντηση: P 47 Top Flite ΚΙΤ

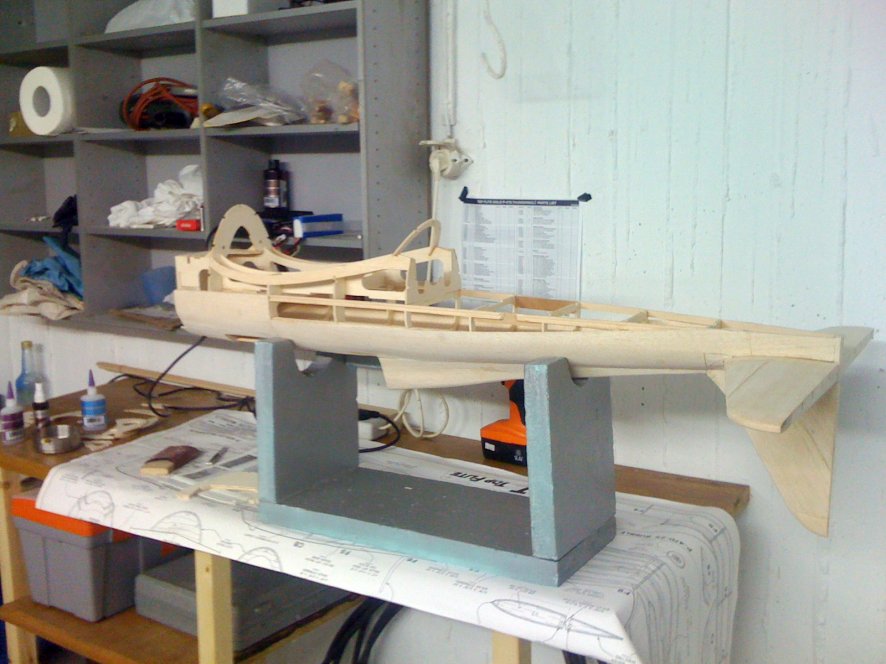

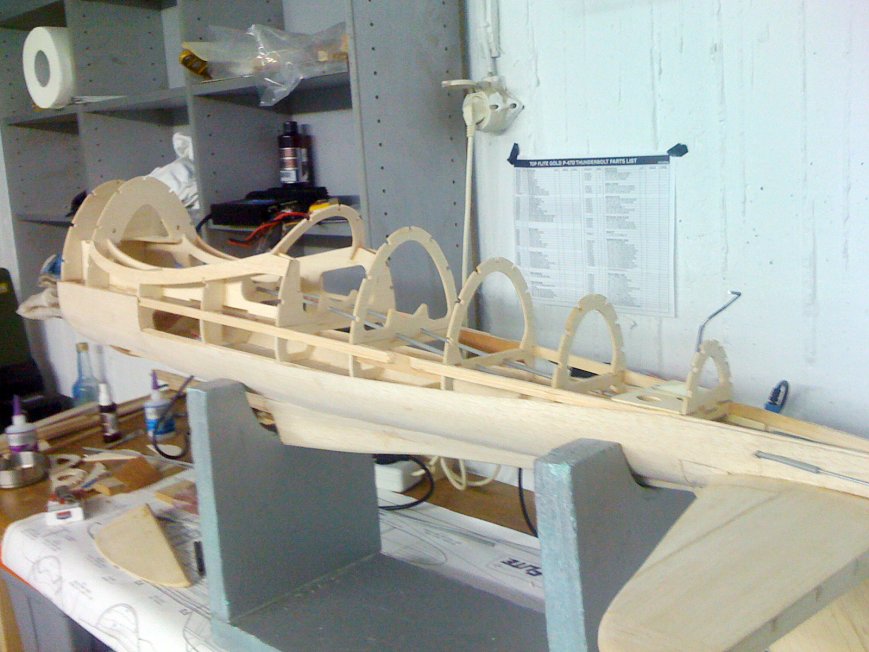

Κολλάμε την ουρά στο σώμα και συνεχίζουμε το "ντίσιμο" του σκάφους...
- Συνημμένα
-
- IMG_0693.jpg (92.66 KiB) Προβλήθηκε 401 φορές
-
- IMG_0692.jpg (92.94 KiB) Προβλήθηκε 401 φορές
-
- IMG_0686.jpg (89.47 KiB) Προβλήθηκε 401 φορές
-
- IMG_0685.jpg (91.99 KiB) Προβλήθηκε 401 φορές
-
- IMG_0684.jpg (93.98 KiB) Προβλήθηκε 401 φορές
Απάντηση: P 47 Top Flite ΚΙΤ

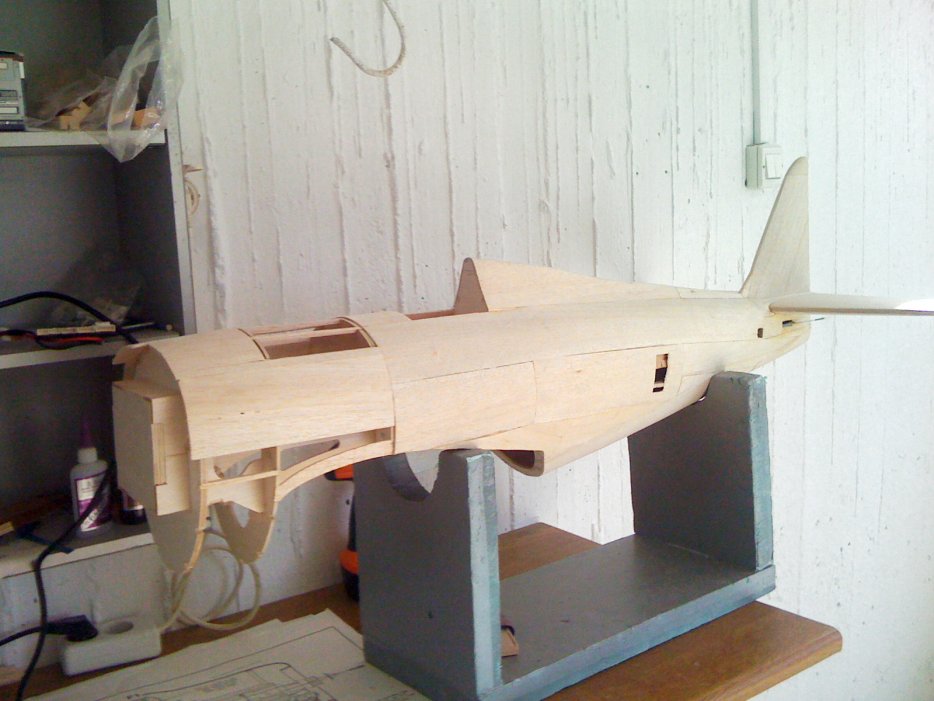

Βάζουμε το σκάφος αναποδα και φτιάχνουμε το κάτω μερος...
Σημειωση: Το σηστημα που έχει για να συνδέει την ρόδα της ουράς με το rader ειναι ΑΠΑΡΑΔΕΚΤΟ. Εδώ θα κάνω πατεντα και θα του βαλω ενα 9gr σερβο για την ροδα.
Σημειωση: Το σηστημα που έχει για να συνδέει την ρόδα της ουράς με το rader ειναι ΑΠΑΡΑΔΕΚΤΟ. Εδώ θα κάνω πατεντα και θα του βαλω ενα 9gr σερβο για την ροδα.
- Συνημμένα
-
- IMG_0699.jpg (92.95 KiB) Προβλήθηκε 401 φορές
-
- IMG_0694.jpg (98.79 KiB) Προβλήθηκε 401 φορές
-
- IMG_0697.jpg (94.58 KiB) Προβλήθηκε 401 φορές
-
- IMG_0696.jpg (95.43 KiB) Προβλήθηκε 401 φορές
-
- IMG_0695.jpg (94.84 KiB) Προβλήθηκε 401 φορές
Απάντηση: P 47 Top Flite ΚΙΤ

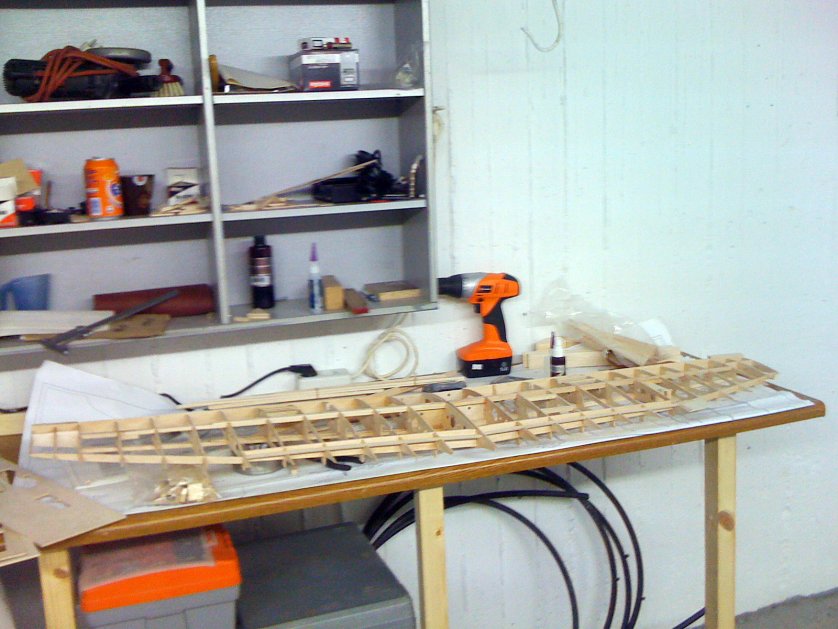

Και τώρα τα δύσκολα...

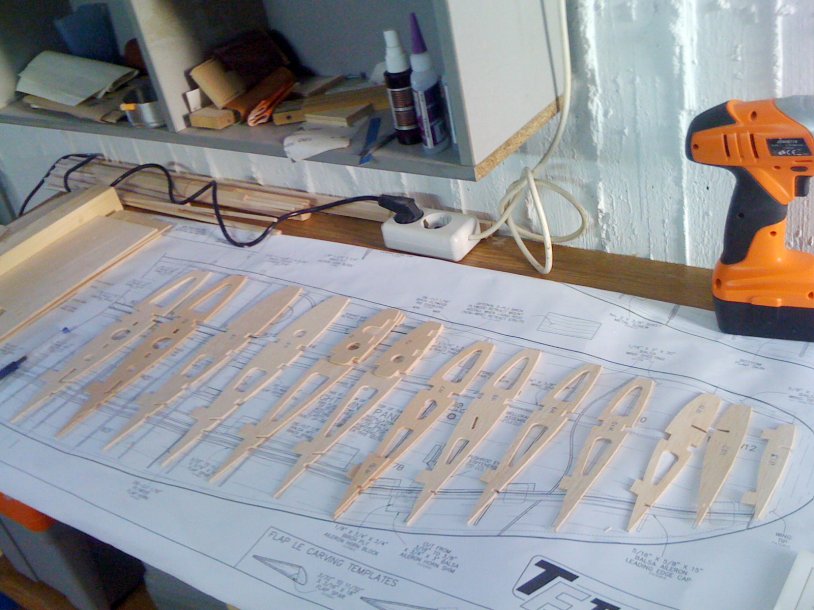

Τα φτερά.
Σημειωση: Ο κατασκευαστής βάζει ΕΝΑ σερβο γα τα ailerons στο κέντρο του φτερού, και μεταδίδει την κίνηση με ντιζα και "γωνιά".
Εδώ κάνω μετατροπή και βάζω 2 σερβο. Ενα για κάθε aileron.
Αναμενατε φωτό.
Τα φτερά.
Σημειωση: Ο κατασκευαστής βάζει ΕΝΑ σερβο γα τα ailerons στο κέντρο του φτερού, και μεταδίδει την κίνηση με ντιζα και "γωνιά".
Εδώ κάνω μετατροπή και βάζω 2 σερβο. Ενα για κάθε aileron.
Αναμενατε φωτό.
- Συνημμένα
-
- IMG_0701.jpg (94.67 KiB) Προβλήθηκε 401 φορές
-
- IMG_0700.jpg (94.14 KiB) Προβλήθηκε 401 φορές
Απάντηση: P 47 Top Flite ΚΙΤ
Εύγε Mogolos!!!
Είσαι και γρήγορος ρε θηρίο!!
Πάντως για το ροδάκι και το 9γραμμο έχω κάποιες ενστάσεις μην "κουρέψει" κανένα γραναζάκι...
Καλή συνέχεια
Τρύφων
Είσαι και γρήγορος ρε θηρίο!!
Πάντως για το ροδάκι και το 9γραμμο έχω κάποιες ενστάσεις μην "κουρέψει" κανένα γραναζάκι...
Καλή συνέχεια
Τρύφων
Απάντηση: P 47 Top Flite ΚΙΤ
Και οι εργασίες συνεχιζονται:

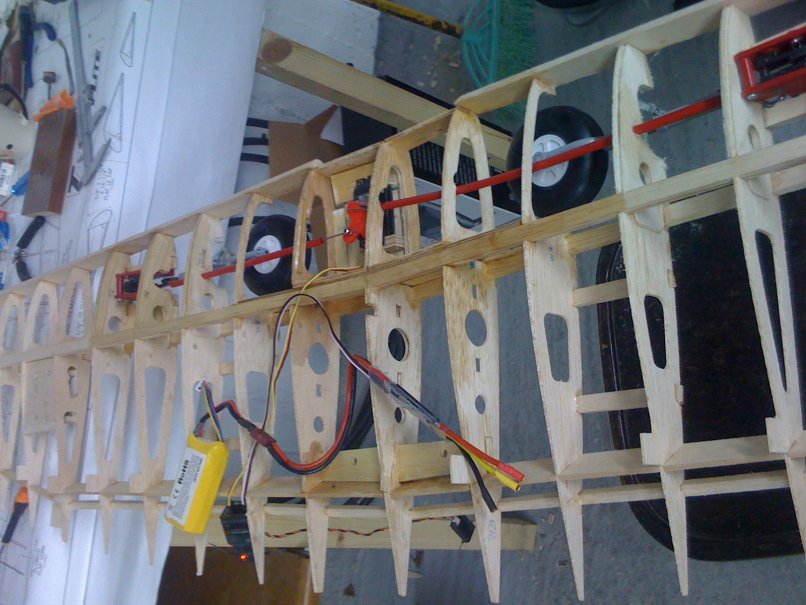

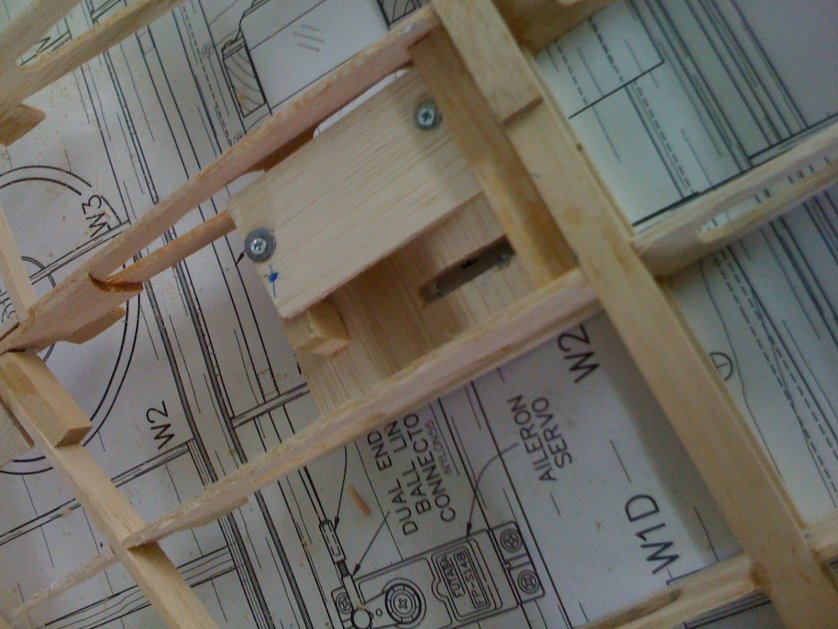

Οι φωλιές για τα σερβο των ailerons και τα retracs εγκατεστημενα
Οι φωλιές για τα σερβο των ailerons και τα retracs εγκατεστημενα
- Συνημμένα
-
- IMG_0704.jpg (94.7 KiB) Προβλήθηκε 401 φορές
-
- IMG_0706.jpg (93.55 KiB) Προβλήθηκε 401 φορές
-
- IMG_0702.jpg (93.24 KiB) Προβλήθηκε 401 φορές
Απάντηση: P 47 Top Flite ΚΙΤ

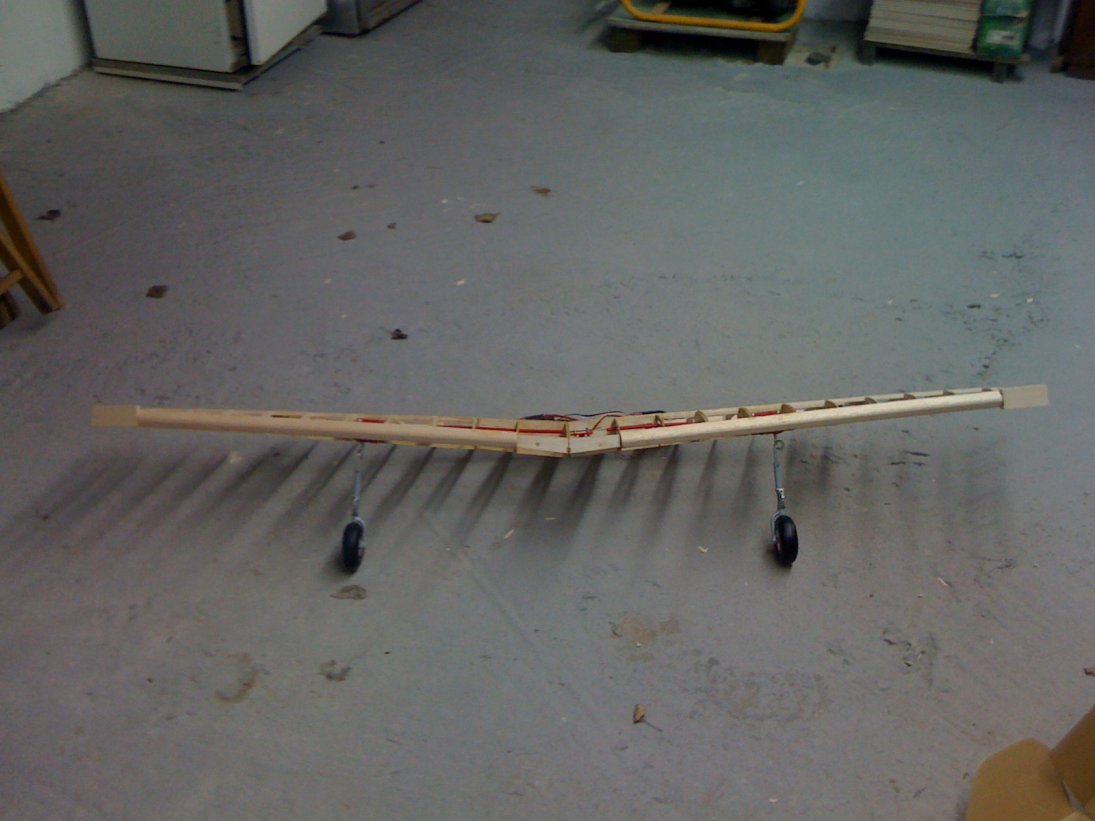

Τα φτερα ενώθηκαν και αρχίζει το "ντίσιμο"
- Συνημμένα
-
- IMG_0712.jpg (89.64 KiB) Προβλήθηκε 401 φορές
-
- IMG_0711.jpg (93.9 KiB) Προβλήθηκε 401 φορές
-
- IMG_0709.jpg (93.61 KiB) Προβλήθηκε 401 φορές
-
- IMG_0707.jpg (93.58 KiB) Προβλήθηκε 401 φορές
Απάντηση: P 47 Top Flite ΚΙΤ
Το "ντίσιμο" ξεκηνά από τα ailerons και flaps
Κόβουμε το aileron από το φτερό
Κόβουμε το aileron από το φτερό
- Συνημμένα
-
- IMG_0715.jpg (92.67 KiB) Προβλήθηκε 401 φορές
-
- IMG_0714.jpg (94.09 KiB) Προβλήθηκε 401 φορές
-
- IMG_0713.jpg (89.95 KiB) Προβλήθηκε 401 φορές
Απάντηση: P 47 Top Flite ΚΙΤ
Μεσα στο ΣΚ ελπίζω να εχω "ντισει" όλο το φτερό.
Αναμενατε φωτό
Αναμενατε φωτό
Απάντηση: P 47 Top Flite ΚΙΤ
Δυστυχώς μονο 7-8 ωρες μπορεσα να δουλέψω το Σκ, οπότε η πρόοδος δεν ηταν και μεγάλη.

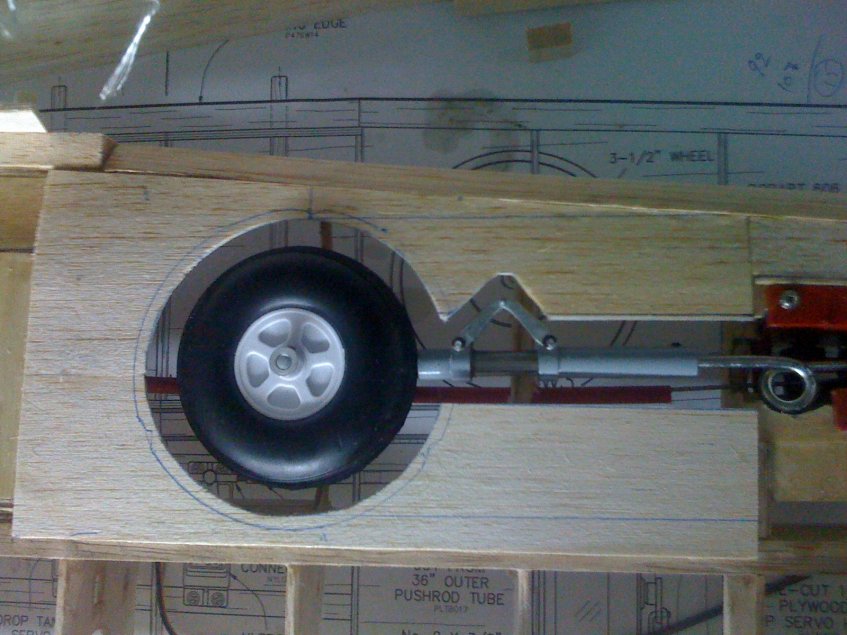

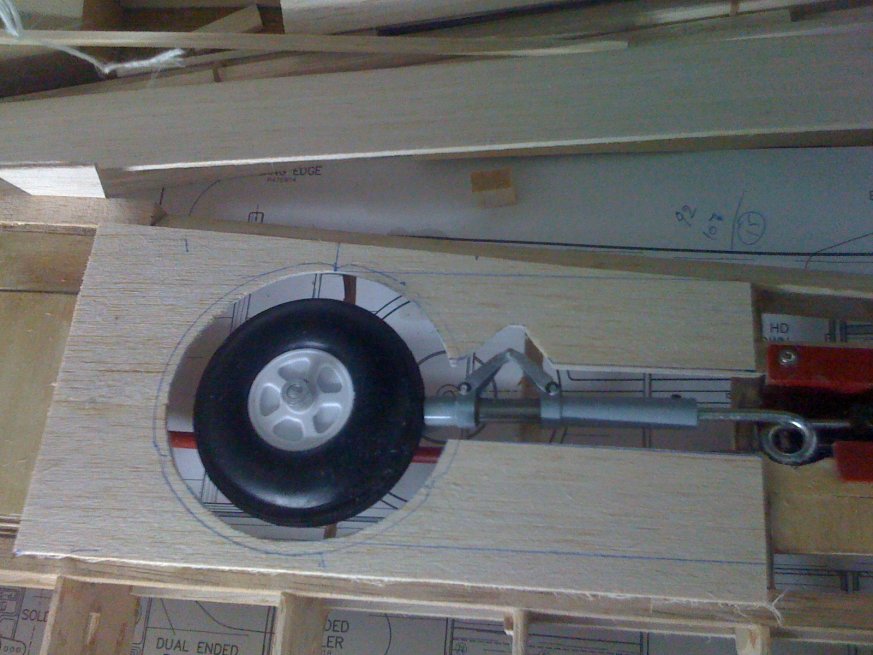

Πρώτη εργασία ήταν η κάλυψη του φτερού στην περιοχή των retracs. Να σας πώ την αλήθεια μου εβγαλε την παναγία για να φτιαξω το πατρόν όπως ηθελα.
Πρώτη εργασία ήταν η κάλυψη του φτερού στην περιοχή των retracs. Να σας πώ την αλήθεια μου εβγαλε την παναγία για να φτιαξω το πατρόν όπως ηθελα.
- Συνημμένα
-
- IMG_0718.jpg (96.37 KiB) Προβλήθηκε 401 φορές
-
- IMG_0717.jpg (96.67 KiB) Προβλήθηκε 401 φορές
-
- IMG_0716.jpg (95.75 KiB) Προβλήθηκε 401 φορές
Απάντηση: P 47 Top Flite ΚΙΤ

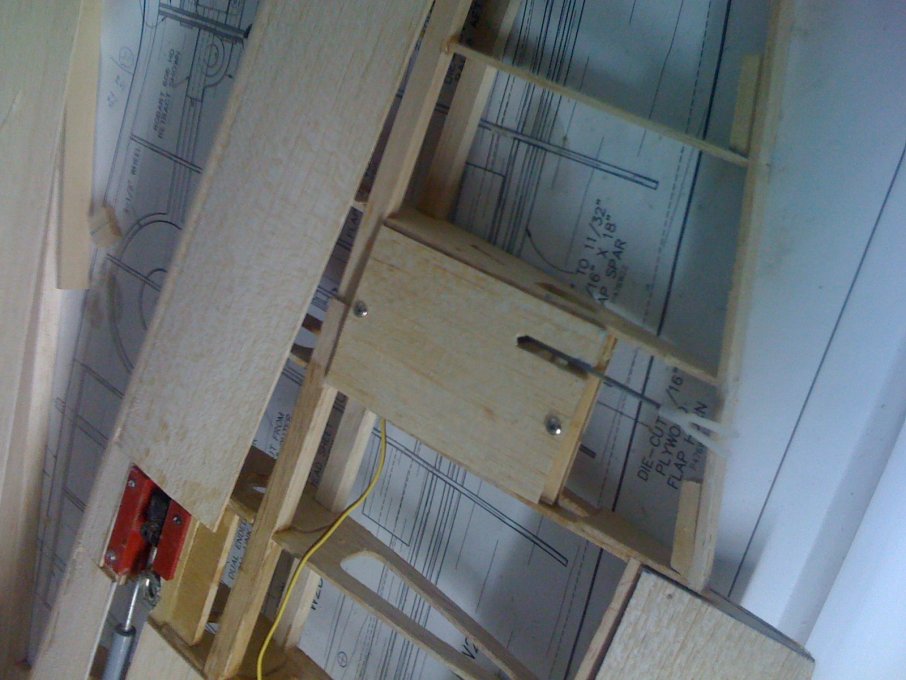

Επόμενο στάδιο ήταν η κατασκευή "καπακιών" για τα servo των ailerons, έτσι ώστε να ειναι προσβάσημα
- Συνημμένα
-
- IMG_0719.jpg (93.07 KiB) Προβλήθηκε 401 φορές
