πως τρυπάμε και κόβουμε ένα spinner (Carbon Mejzlik)

[Dell Gatto Grande]

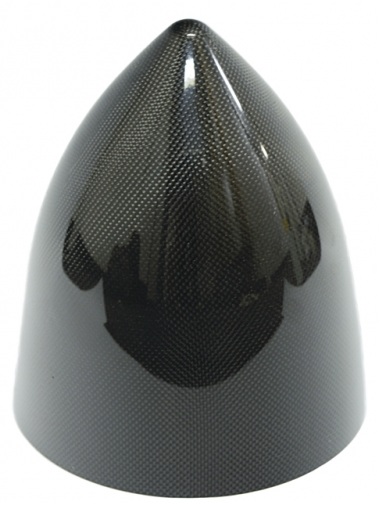

σήμερα βρήκα λίγο χρόνο να κάτσω και να κόψω το Carbon Fiber Mejzlik spinner μου για το ακροβατικό μου.

_Β_Ο http://www.mejzlik.eu/spinners/



Επί ευκαιρίας έβγαλα και μερικές φωτογραφίες από την διαδικασία. Τα carbon spinner Mejzlik είναι πολύ όμορφα και δυνατά αλλα δυστυχώς δεν είναι κομμένα και τρυπημένα.

Ελπίζω οι φωτογραφίες αυτές να βοηθήσουν μελλοντικούς ενδιαφερομενους.


.

[Dell Gatto Grande]

Πρώτα πρέπει να ανοίξουμε τις τρύπες που περνάνε οι βίδες και κρατάνε spinner στο backplate..._P_P

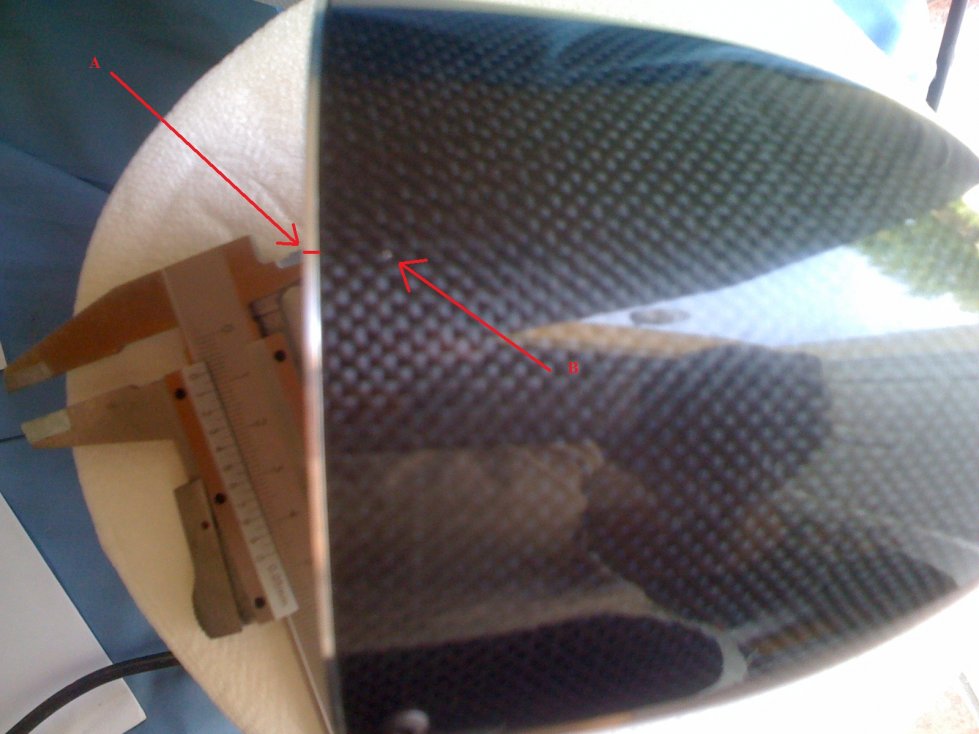

Παίρνουμε το Backplate και με την βοήθεια μιας λεπίδας χαράζουμε κάθετα κάτω από κάθε τρυπα στο χείλος του backplate (A)

Με ένα "παχυμετρο" βρίσκουμε την απόσταση του κέντρου της τρύπας από την πίσω πλευρά.Τοποθετούμε πάνω το spinner και με την βοήθεια του "παχυμετρου" σημαδεύουμε (B)κάθετα πάνω από την χαρακιά που κάναμε προηγούμενως .

[Dell Gatto Grande]

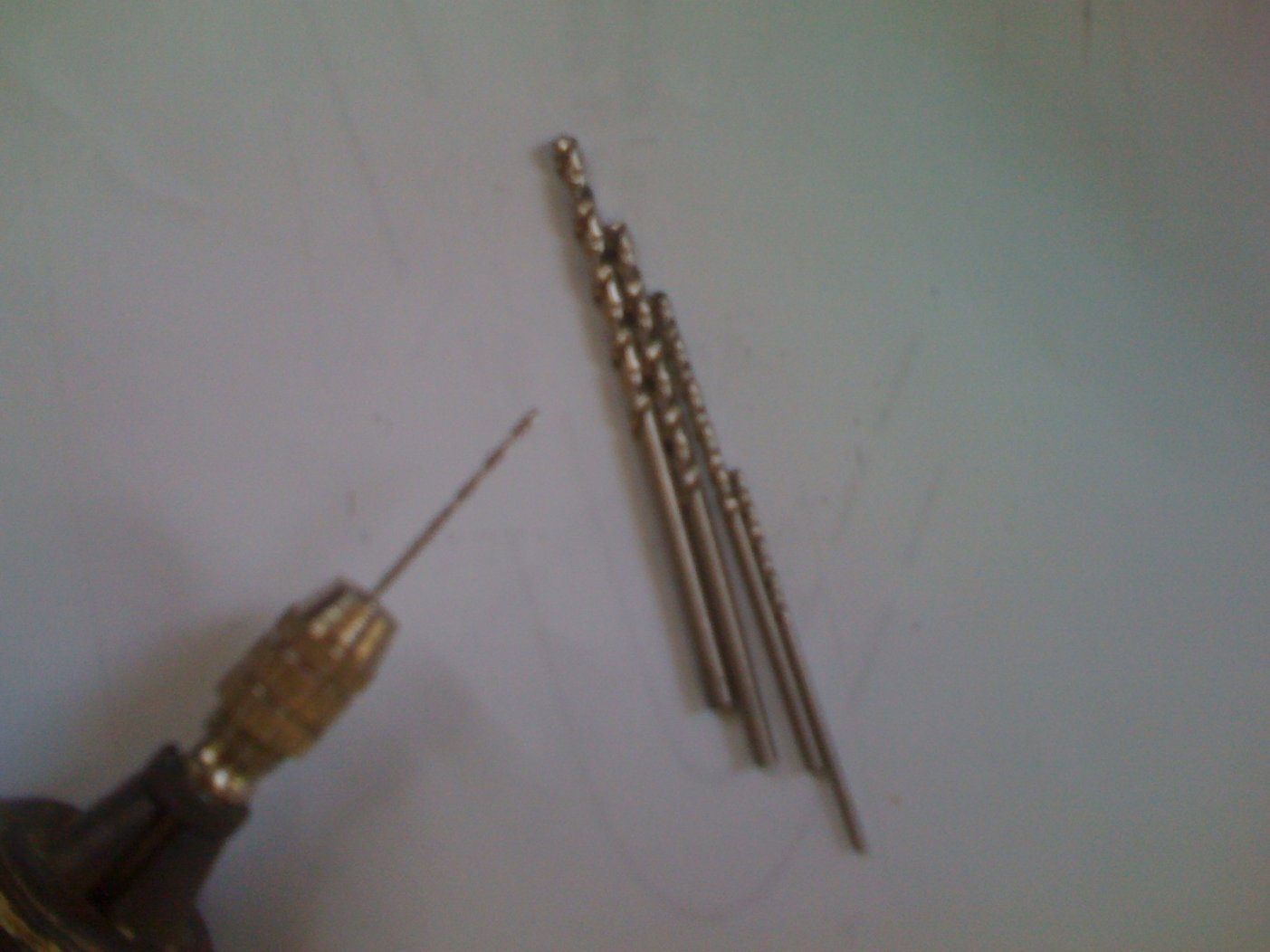

οι βίδες είναι M3 και χρησιμοποιώ σταδιακά "τρυπανακια" 1mm 1,5mm 2mm 2,5 και 3mm το τελικό.

Το 1mm εξασφαλίζει ότι θα πέσετε κάπου μέσα στην τρυπα αν όχι στο κέντρο.
Τα υπόλοιπα τα δουλεύω χειροκίνητα και με την βοήθεια του σπειρώματος από πίσω βοηθούν να φαγωθεί η τρυπα όπου θέλει ώστε να έρθει κέντρο.

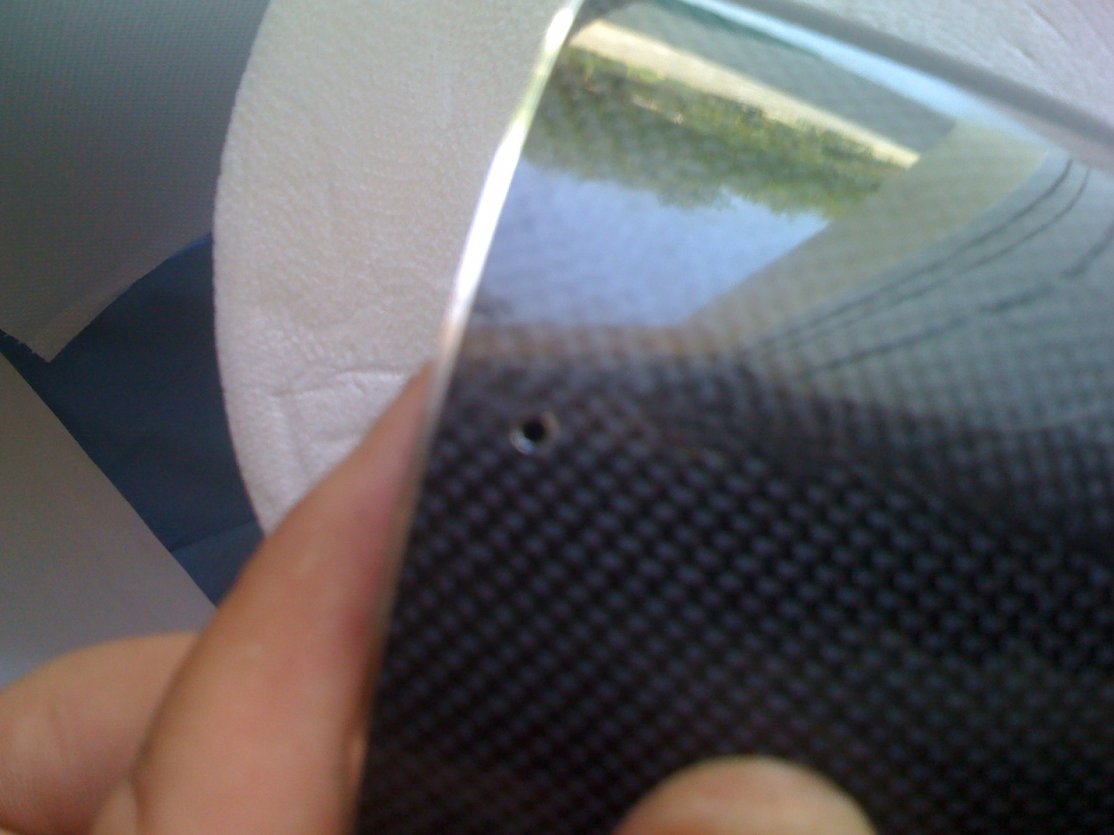

Αφού τελειώσουμε μια τρυπα βιδώνουμε μια βίδα ώστε να κρατήσει το spinner στην θέση του και να μπορέσουμε να σημαδέψουμε πάνω από κάθε χαρακιά(A) όλα τα υπόλοιπα σημεία (B)ανοίγοντας όλες τις τρύπες_P_P

[Dell Gatto Grande]

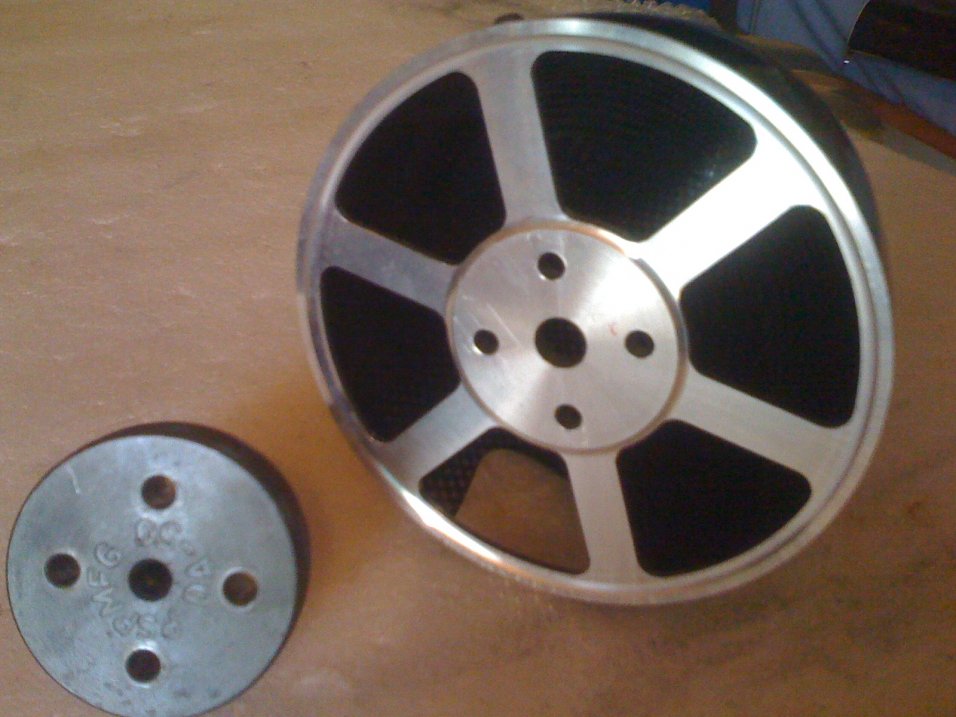

το επόμενο βήμα είναι να τρυπήσουμε το backplate σύμφωνα με την προπέλα μας.Αφού έχουμε ήδη τρυπήσει την προπέλα και έχουμε σιγουρευτεί ότι η θέση της μας βολεύει να βάζουμε μπροστά τον κινητήρα,την βάζουμε πάνω στο backplate έτσι ώστε τα φτερά της να μην ενοχλούνται από τις αναμονές για τις βίδες του spinner.Kai αφού σημαδέψουμε που πέφτει η μια τρυπα αντικαθιστούμε την προπέλα με το drill jig του κινητήρα μας και ανοίγουμε τις τρύπες._P_P

_Β_Ο Σημείωση ότι για την πλειοψηφία των 50cc που κυκλοφορούν στα ελληνικά μοντελιστικά χερια οι βίδες της προπέλας είναι M5. Το οποιο σημαίνει ότι προπέλα και backplate θα πρέπει να τις ανοίξουμε με 5,2mm τρυπάνι!Το M5 περνάει σε τρυπα 5mm αλλα στην περίπτωση μας απλώς θα μας κάνει την ζωή δύσκολη.

[Dell Gatto Grande]

μετά στερεώνουμε την προπέλα πάνω στο backplate με όλες τις βίδες της και ανοίγουμε την τρυπα που θα περνάει η προπέλα πάνω σε ένα κομμάτι από χοντρό χαρτόνι που παίρνει τον ρόλο του spinner.

ενώ ταυτόχρονα χαράζουμε πάλι backplate σε σχέση με το χαρτόνι ώστε να γωνιαστούν πάλι αργότερα σε κάθε πλευρά. αφαιρούμε την προπέλα και βάζουμε χαρτοταινία πάνω στο spinner εκεί που θα το ανοίξουμε.

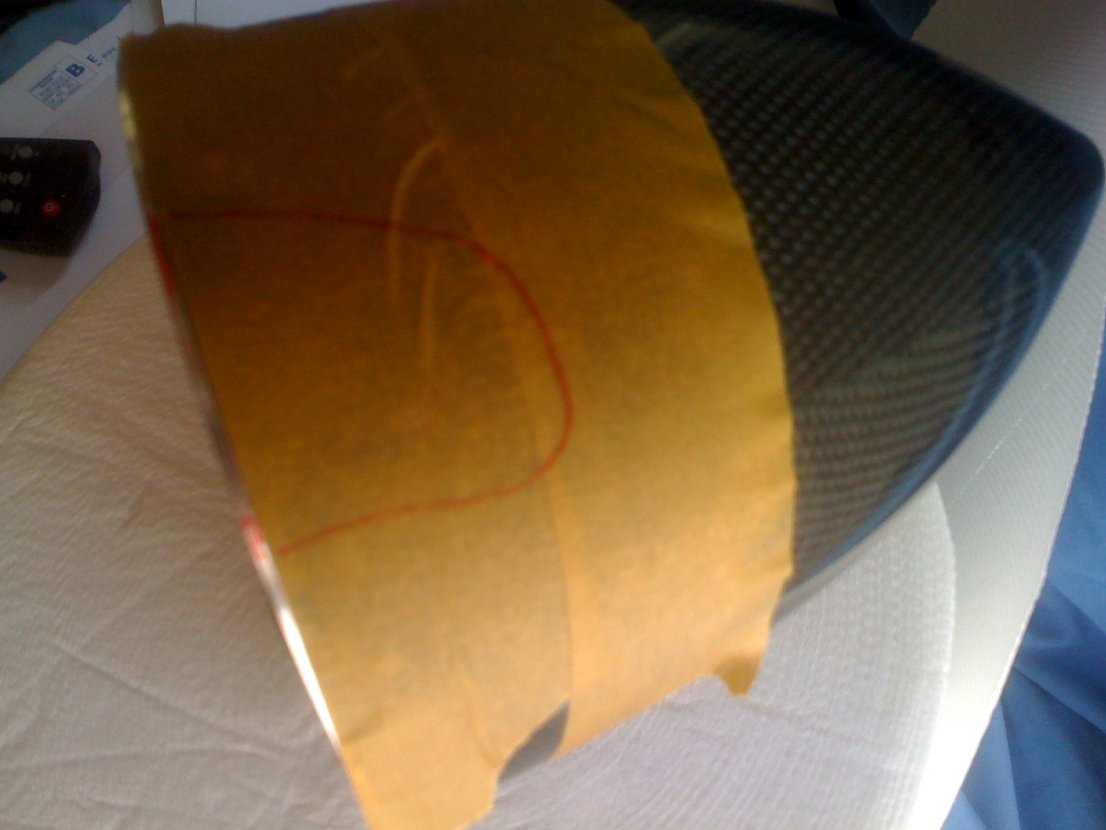

αφού βιδώσουμε τουλάχιστον μια βίδα γωνιάζουμε ακριβώς το χαρτονάκι και μεταφέρουμε το σχήμα που πρέπει να κόψουμε με μαρκαδόρο πάνω στην χαρτοταινία

[Dell Gatto Grande]

...ανοίγουμε αρκετές τρύπες με ένα 1mm "τρυπανακι" και το αφαιρούμε με μια λεπίδα.Μετά με το dremel η ένα γυαλόχαρτο γλυκαίνουμε το άνοιγμα, ελέγχοντας πως κάθεται στην προπέλα ταυτόχρονα_P_P

.σημείωση ότι η προπέλα καλο είναι να μην ακουμπάει το spinner άρα στο άνοιγμα αν έχει ένα κενό ένα με δυο χιλιοστά είναι καλά

[Dell Gatto Grande]

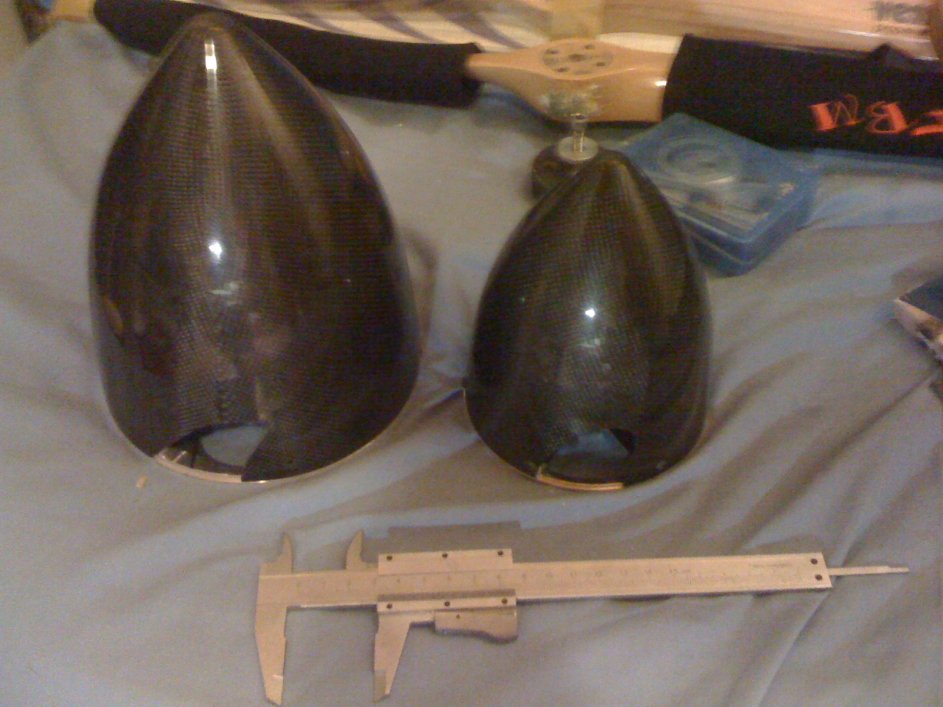

Με λίγη προσοχή και υπομονή έρχεται ένα ωραίο αποτέλεσμα.


Τελειώνοντας να τονίσω ότι τα ρινίσματα και η σκόνη που παράγονται κατά την διάρκεια κοπής/τριβής του carbon ΕΙΝΑΙ ΠΑΡΑ ΠΟΛΥ ΕΠΙΚΙΝΔΥΝΑ. Παίρνετε τις απαραίτητες προφυλάξεις όπως μάσκα.Αν δουλεύετε σε ανοιχτό χώρο φροντίστε να φυσάει από πίσω σας ώστε να βοηθάει και ο αέρας στην απομάκρυνση των υπολειμμάτων

... ερωτήσεις παρατηρήσεις ή συμπληρώσεις ευπρόσδεκτες
φιλικά
Γιώργης@P@

[Chris Calmato 40 Trainer]

Φιλε καλησπερα!Να προσεχεις παρα πολυ με την κατεργασια του καρμπον γενικα διοτι τα ρινισματα που πεφτουν κατω και στον αερα σε καμια περιπτωση δεν πρεπει να τα εισπνευσεις και να τα ακουμπησεις τα καρμπον λογω το οτι ειναι απο ανθρακα ειναι ακρως καρκινογονο γι'αυτο προτεινω μασκα και οτιδηποτε κανεις σε καρμπον καλο θα ηταν σε εξωτερικο χωρο και μακρια πολυ μακρια ομως απο παιδια!!! Φιλικα Χρηστος!

[Αντώνης Κριτζάς]

.........αυτό ακριβώς γράφει με κόκκινα γράμματα ο Γιώργος και πολύ καλά κάνεις που το επαναλαμβάνεις

[Chris Calmato 40 Trainer]

Το διαβασα μετα που εγραψα το ποστ.:D:D:D:D

[v_tolias]

...ανοίγουμε αρκετές τρύπες με ένα 1mm "τρυπανακι" και το αφαιρούμε με μια λεπίδα.Μετά με το dremel η ένα γυαλόχαρτο γλυκαίνουμε το άνοιγμα, ελέγχοντας πως κάθεται στην προπέλα ταυτόχρονα_P_P

.σημείωση ότι η προπέλα καλο είναι να μην ακουμπάει το spinner άρα στο άνοιγμα αν έχει ένα κενό ένα με δυο χιλιοστά είναι καλά

Πες μας δάσκαλε.. Τί προσάρτημα χρησιμοποιούμε στο dremel;;
:/)-

[Dell Gatto Grande]

Έλα καθηγητά ...στο carbon οι πέτρες δεν κάνουν τίποτα.Το γυαλόχαρτο όμως (το μικρό το κυλινδρικό) το πάει πούμα

[pappy]

Ενα κολπάκι που είδα στο παρελθόν ήταν από κάποιον που έκανε κάτι αντίστοιχο σε εκπαιδευτικό βίντεο αεροπορικής εκπαίδευσης για συνθετικά υλικά και για να περιορίσει την σκόνη από το carbon που κοβόταν, διατηρούσε πάντα την επιφάνεια βρεγμένη έτσι ώστε το νερό να συγκεντρώνει την σκόνη και να μην φεύγει στον αέρα και φυσικά αυτός που έκανε την εργασία περιόρισε κατά πολύ τον κίνδυνο εισπνοής.
