Στο συγκεκριμένο θέμα θα προσπαθήσω να παρουσιάσω τη διαδικασία συναρμολόγησης/κατασκευής της Cessna 182 Skylane ARF από την Top Flite. Αφορμή αυτού του θέματος είναι η βοήθεια και οι πληροφορίες που προσφέρουν τα υπόλοιπα μέλη με τις παρουσιάσεις τους για όλους εμάς!!

Να σημειώσω πως είναι η πρώτη φορά που ξεφεύγω αρκετά από το manual σε μία κατασκευή, γι'αυτό κάθε πρόταση καλοδεχούμενη!!!

Ο σκοπός είναι, να βγει όσο πιο scale κατασκευή μπορώ για ένα ARF, σε σχέση με το πραγματικό!

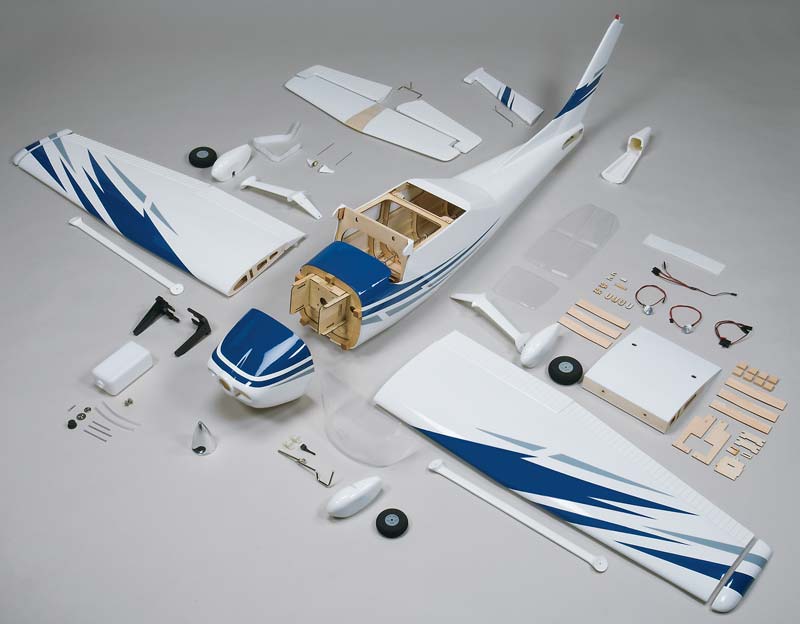

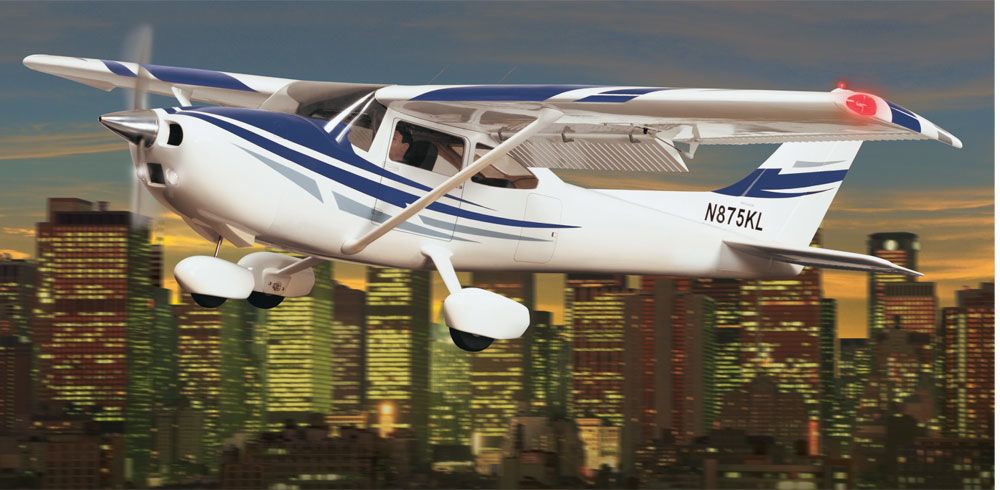

Το μοντέλο!!

http://www.top-flite.com/airplanes/topa0906.html


Περιφερειακά:
Κινητήρας: Saito Fa-125A GK http://www.horizonhobby.com/Products/Default.aspx?ProdID=SAIE125AGK

Εξάτμιση: Keleo Creations http://www.keleo-creations.com/index.php?main_page=product_info&cPath=24_59&products_id=96

On-Board Glow: SonicTronic http://sonictronics.com/xcart/product.php?productid=16417&cat=310&page=1

Servo: 7xHitec Ultra Torque Servo HS-645MG http://www.hitecrcd.com/products/servos/analog/premium-sport/hs-645mg.html

Δέκτης: Spektrum AR9100 DSM2 9-Channel PowerSafe Receiver http://spektrumrc.com/Products/Default.aspx?ProdID=SPMAR9100

Μπαταρίες: 2x LiFe 2300mah http://electrodynam.com/store/product224.html

Διακόπτες: 2x Ultra Switch HD (10 amp each) http://electrodynam.com/store/product260.html

Lights: Δικά μου led και θα χρησιμοποιήσω 1 ή 2 προγραμματιζόμενες πλακέτες που θα τις χειρίζομαι από την Τ/Κ
Spinner: 1 για 2φτερη και 1 για 3φτερη από Tru-Turn - Ultimate http://www.truturn.com/Spinners/By_Shape/by_shape.html

Main Wheels: Dubro 3,25" Treaded http://www.shopatron.com/products/productdetail/3-1/4%22+Dia.+Treaded+Lightweight+Wheel+%282%29/part_number=325TL/101.0.1.1.5161.5187.0.0.0?pp=10&

Steering Wheel: Dubro 2,75" Treaded http://www.shopatron.com/products/productdetail/2-3/4%22+Dia.+Treaded+Lightweight+Wheel+%282%29/part_number=275TL/101.0.1.1.5161.5187.0.0.0?pp=10&

Strut: Nose Gear Strut της Robart http://www.robart.com/products/38-dia-fixed-steerable-nose-gear-robostrut



Υλικά:
Κόλλες: Εποξικές 5λεπτη, 30λεπτη, φινιρίσματος
Ενισχύσεις/Κατασκευές: Πολυεστέρας, Πλακέτες Carbon, Ύφασμα Carbon, Υαλόνυμα, κόντρα-πλακέ, φύλλα μπάλσα, στόκος για πολυεστέρα, marine primer, ακρυλικά σπρέυ και βερνίκι σε σπρέυ.


Επειδή κάτι θα έχω ξεχάσει, ή ακόμα στην πορεία θα προσθέσω κάτι, η λίστα αυτή θα ανανεωθεί

Η κατασκευή ξεκίνησε πριν περίπου 1 μήνα, αλλά την κάνω υπερβολικά λόγω έλειψης χρόνου, χώρου και αναμονής για κόλλες/πολυεστέρα/βαφές να στεγνώσουν!

[DjBac]

Ξεκίνησα με το φτερό. Δυστυχώς σε αυτό τη σημείο δεν έχω φωτογραφίες, αν και δε θέλει κάτι ιδιαίτερο.

Το μόνο που πρέπει να σημειώσω είναι πως το manual λέει να ξεκινήσουμε με αυτή τη σειρά: flaps--> ailerons--> wing tips--> wing joiner. Αυτό που θα έκανα αν το έφτιαχνα πάλι είναι να φτιάξω τελευταία τα flap για να γίνει καλύτερο τριμάρισμα!!!

Εδώ, επειδή είχε nav lights (κόκκινο-πράσινο) τα έβγαλα και έβαλα δικά μου.

Έβαλα nav lights (κόκκινο-πράσινο) και λευκά led που θα παίζουν τον ρόλο των strobes!

Στη συνέχεια μπήκαν elevator και rudder (μαζί με servo και rods/horns) ακολουθώντας το manual!!

Το μόνο που χρειαζόταν ήταν να μεγαλώσω το βάθος για τα hinges!

[DjBac]

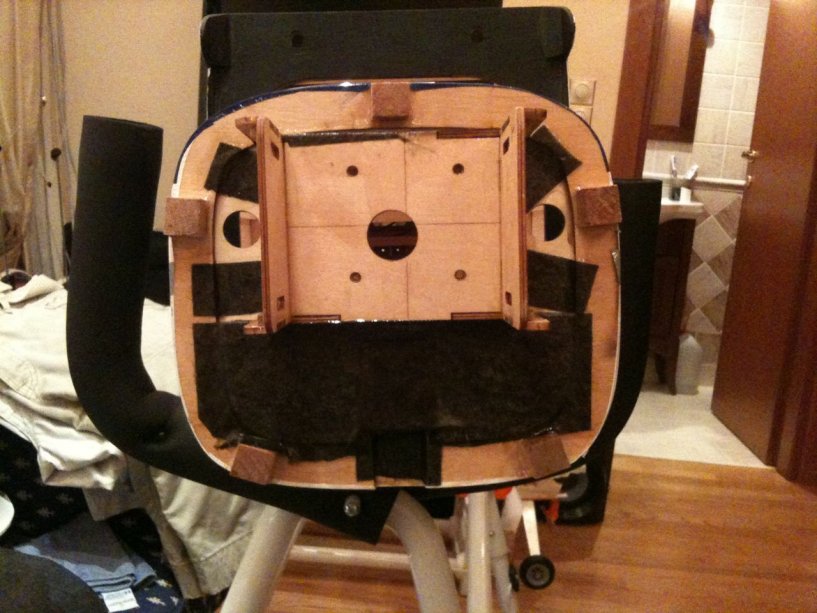

Σειρά έχει το firewall!! Είχα διαβάσει στα γνωστά forum του εξωτερικού πως το αδύνατο σημείο αυτού του σκάφους είναι το firewall, ειδικά στο σημείο που "δένει" ο τροχός! Επομένως το ενίσχυσα όσο μποσούσα!!

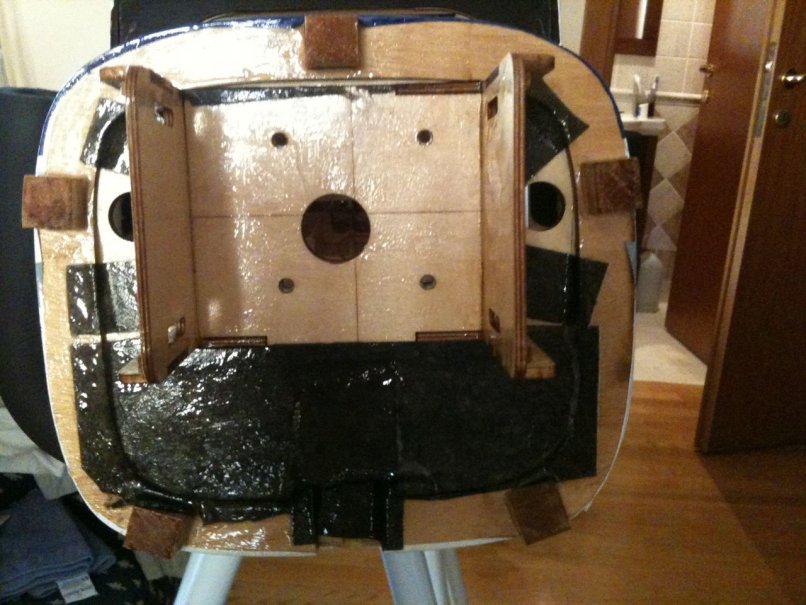

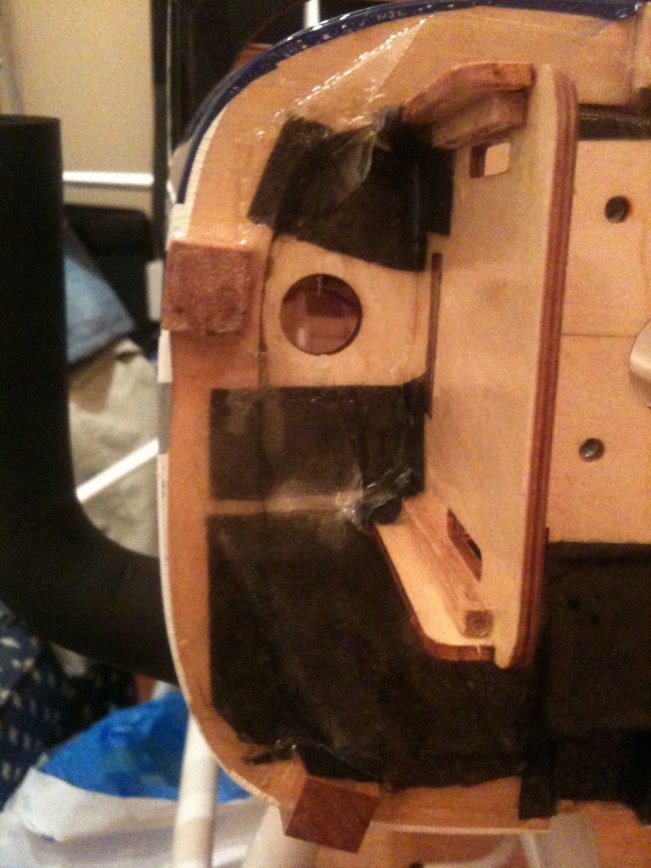

Αρχικά στο κάτω κομμάτι (σχεδόν το μισό firewall), γύρω από την περιοχή της βάσης του τροχού έβαλα ένα κόντρα πλακέ (κομμένο με Dremel) και το κόλλησα με epoxy!! Στη συνέχει πάνω από αυτό και σε άλλα σημεία του firewall έβαλα ύφασμα carbon και το πότισα με epoxy και πάνω από αυτό σε όλο το firewall έβαλα υαλόνημα και πολυεστέρα!!

[DjBac]

Ενώ το μοντέλο αυτό το θεωρώ πανέμορφο είναι μερικά σημεία που το κρατάνε πίσω!

Ένα από αυτά είναι ο τροχός μπροστά!

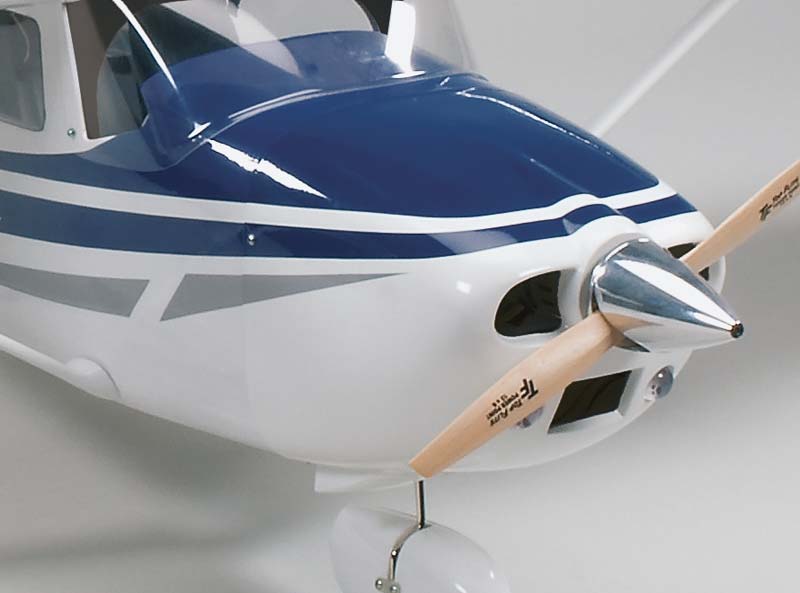

Στηρίζεται απλά σε μία μεταλλική ντίζα, καθόλου καλαίσθητο! Έχω βάλει και φωτογραφία!

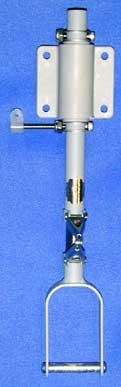

Αυτό το οποίο θέλησα να κάνω είναι να βάλω το Strut της Robart!

Οι αλλαγές λοιπόν που χρειάζονται είναι:
1) Νέες τρύπες για τις βίδες της βάσης στο firewall
2) Κλίση με μεγαλύτερη γωνία όπως και στο κανονικό Cessna 182 Skylane.
3) "Κόψε ράψε" στο wheel pant για να μπει το strut και να καλυφθούν οι τρύπες για την ντίζα που δίνει η Top Flite!

Από το strut άφησα μόνο το κάτω κομμάτι, το οποίο πρέπει να μπει και να στηριχθεί μέσα στο wheel pant!

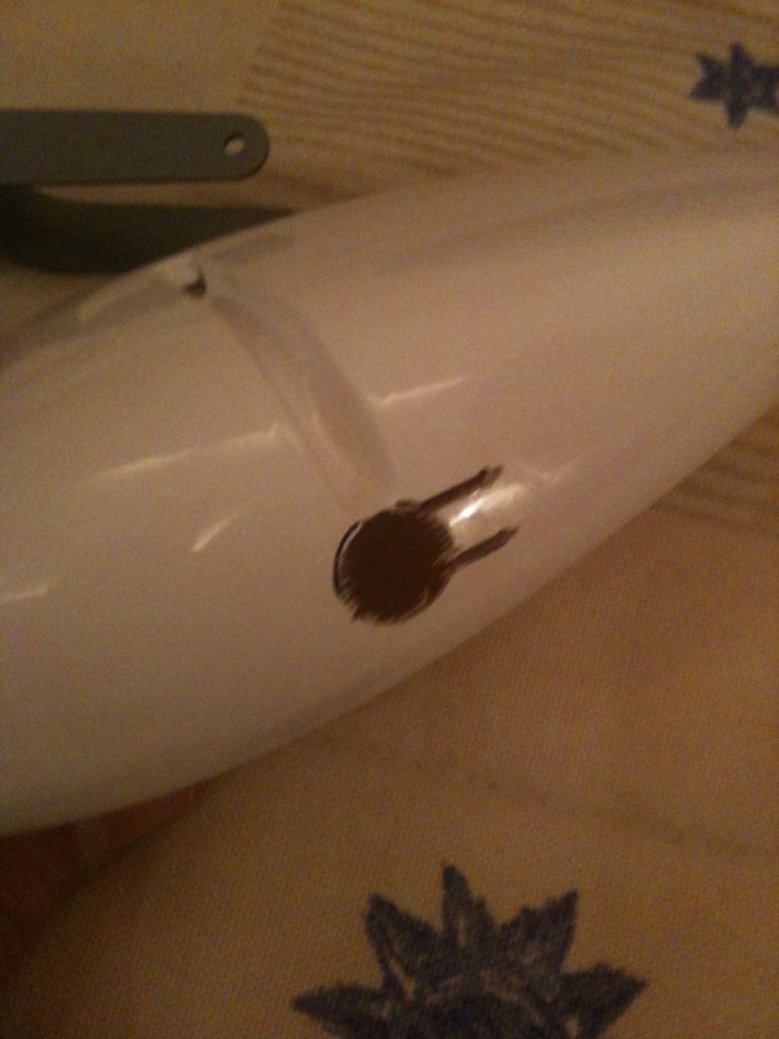

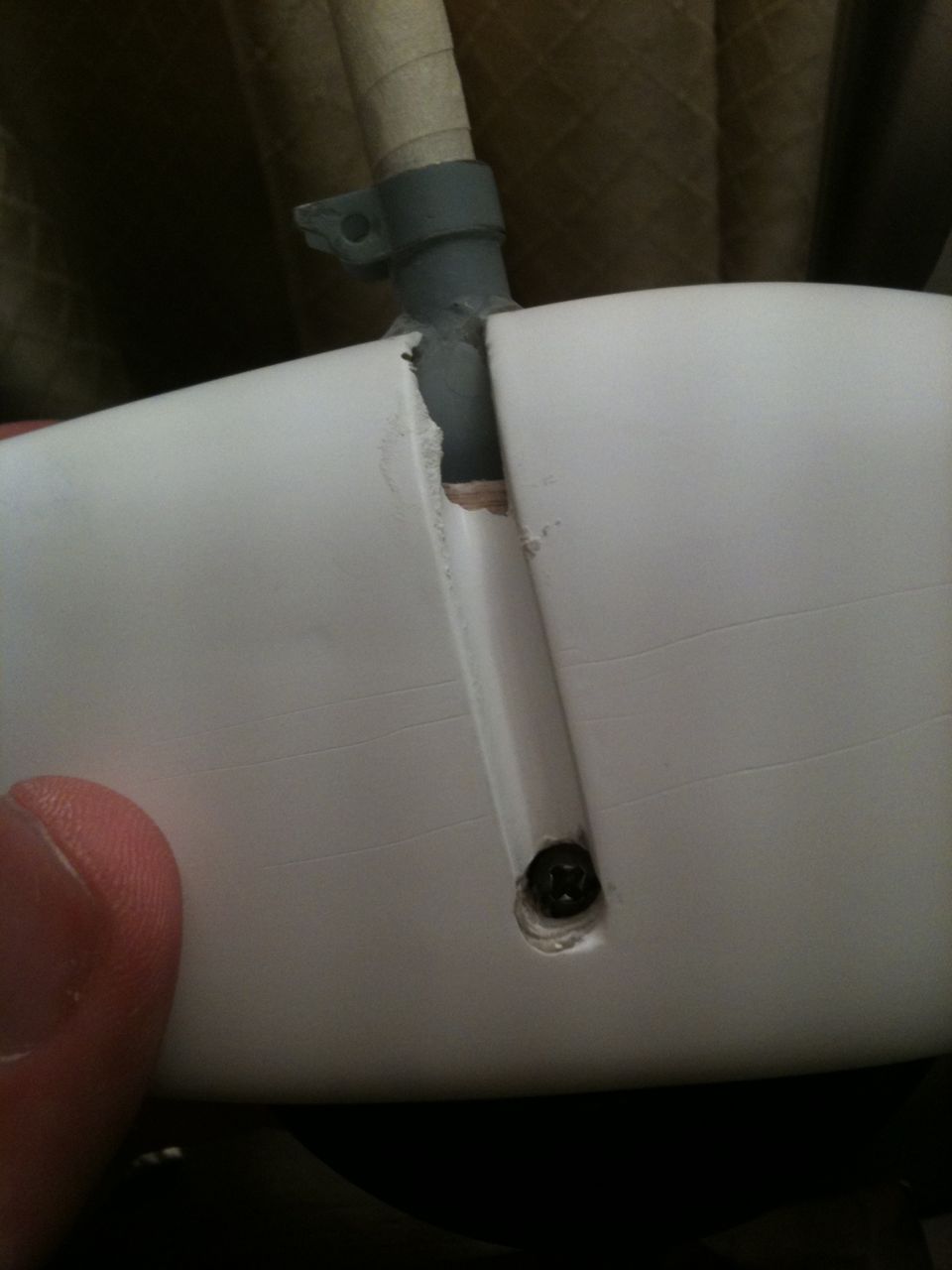

Πήρα τα μέτρα και έγινε η τρύπα με το Dremel.

[DjBac]

Αυτή η μικρή αλλαγή μου έχει πάρει ΠΑΡΑ πολύ χρόνο, γιατί πρώτη φορά ασχολούμε με πολυεστέρα, στοκάρισμα και βαφή!!! !@/-=}{{!@/-=}{{!@/-=}{{

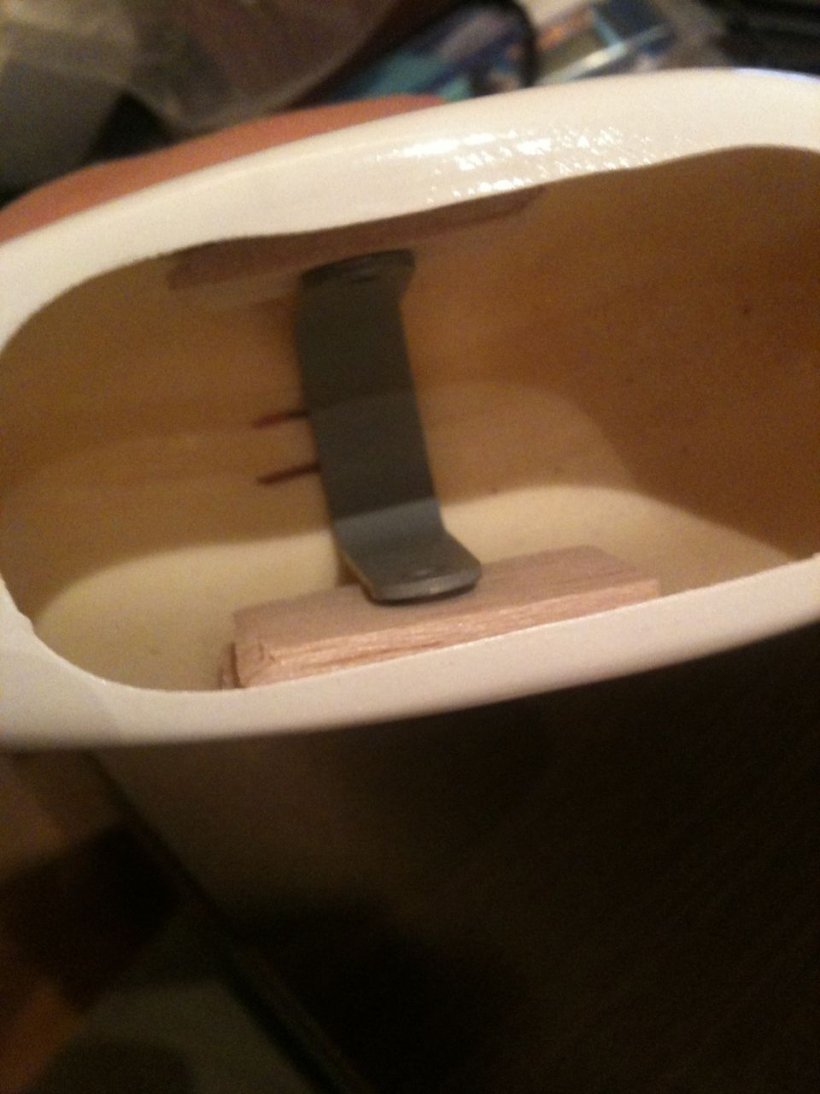

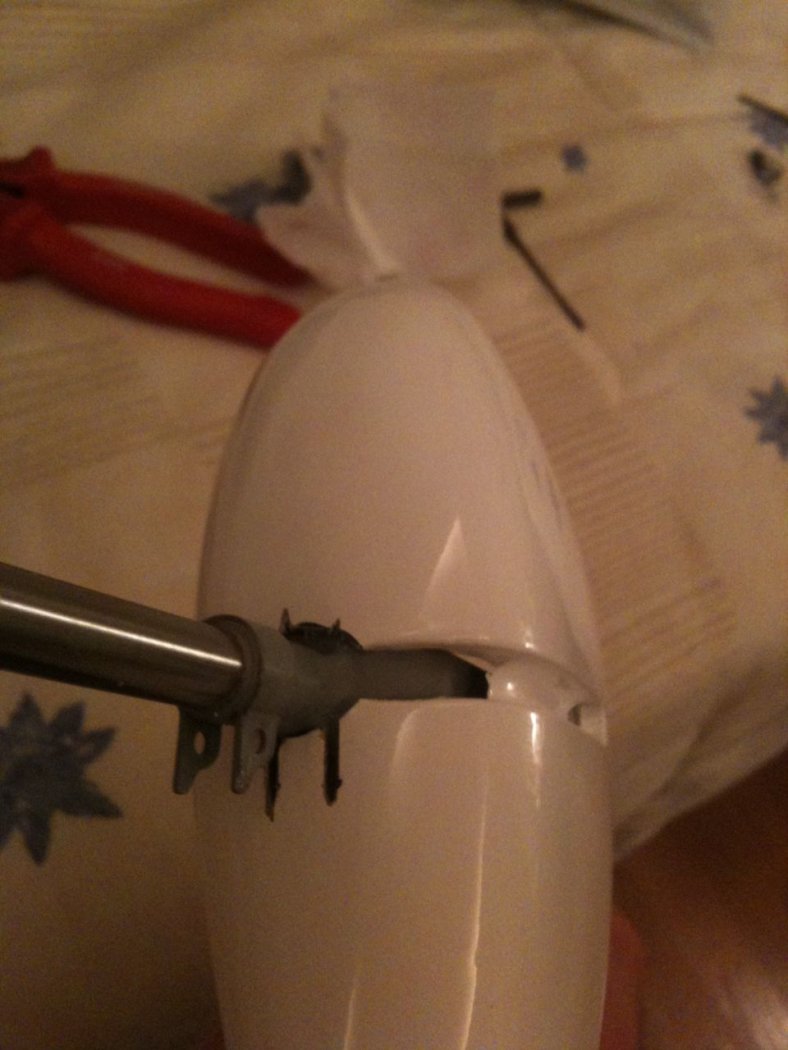

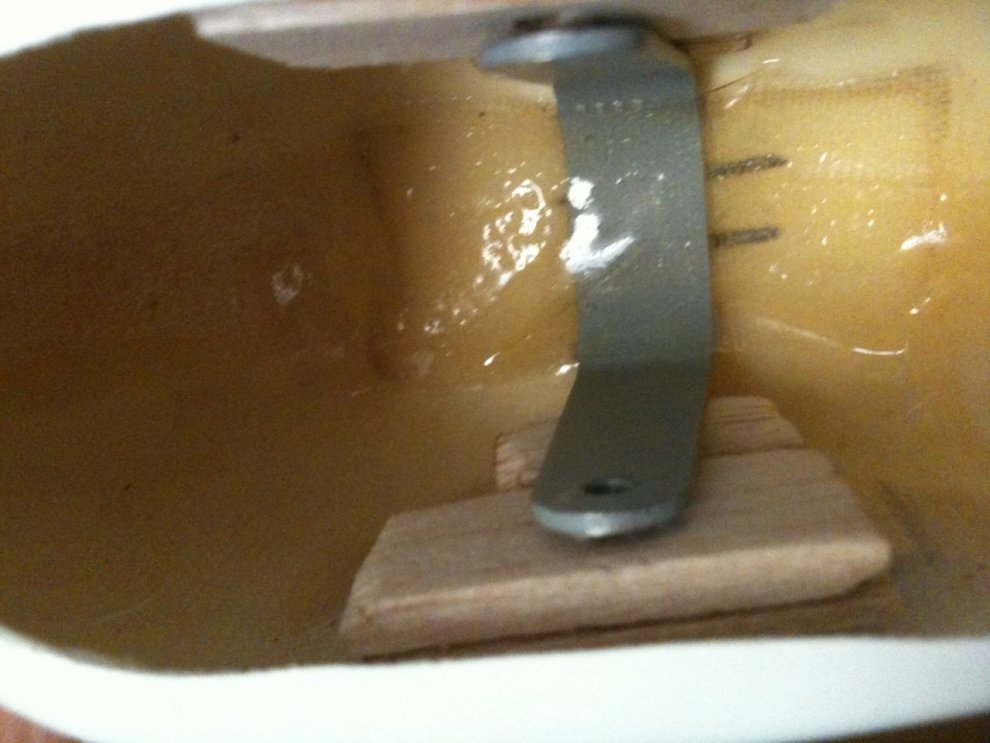

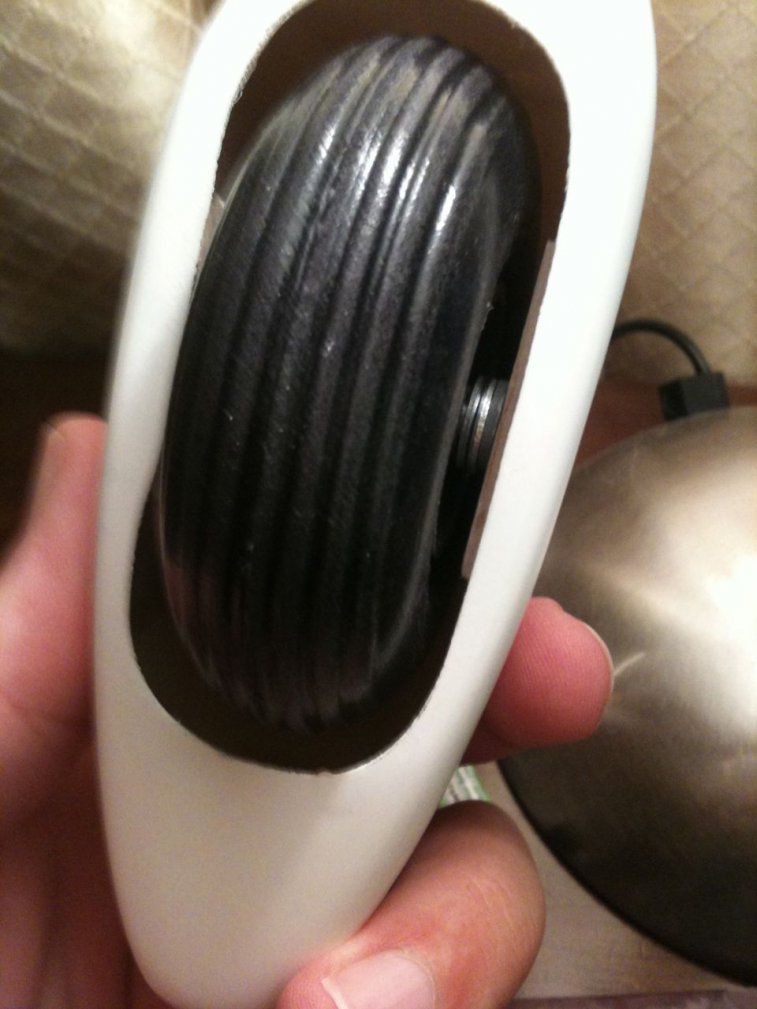

Αφού έγιναν δοκιμές για το πως πρέπει να κάτσει το strut στο wheel pant, μπήκαν τα ξύλα μέσα και περάστηκε το πρώτο υαλόνημα με epoxy εσωτερικά. Στη συνέχεια περάστηκαν και σε άλλα σημεία για να δέσει και είναι πλέον σταθερό!

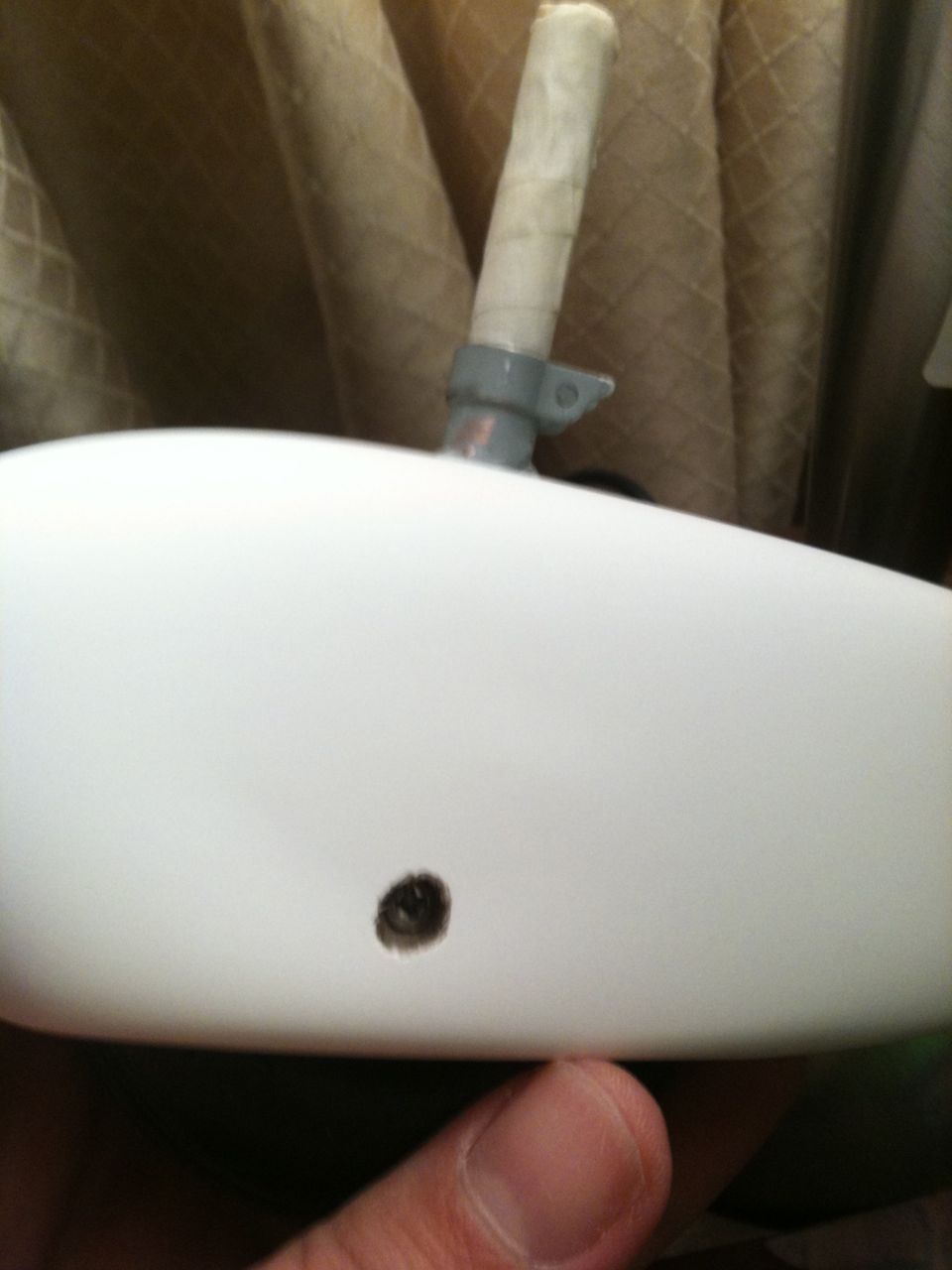

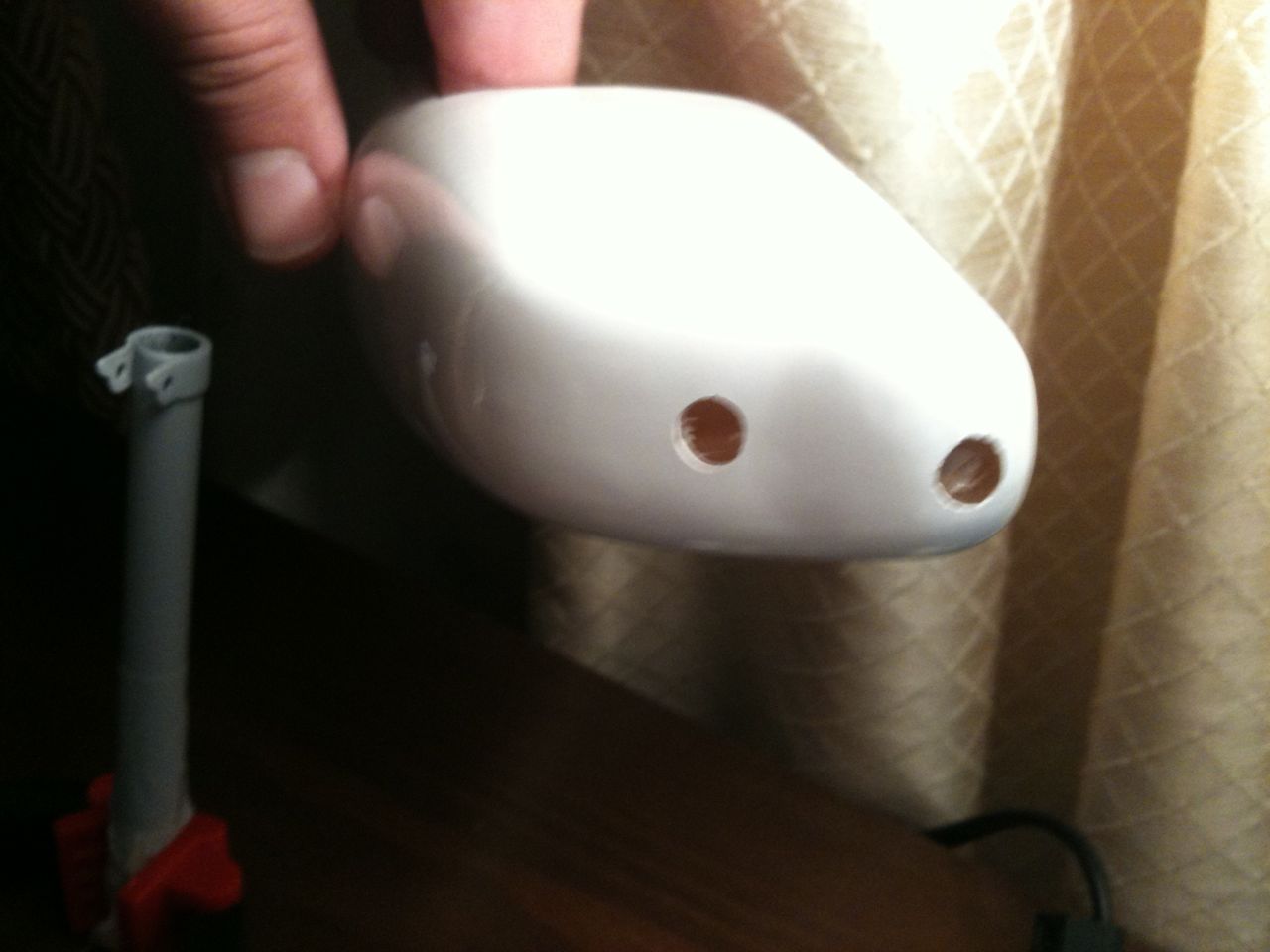

Έκανα και τις τρύπες για να βιδωθεί ο άξονας του τροχού, τις οποίες στη συνέχεια θα στοκάρω για αισθητικούς λόγους!!!*SAR**SAR*

[DjBac]

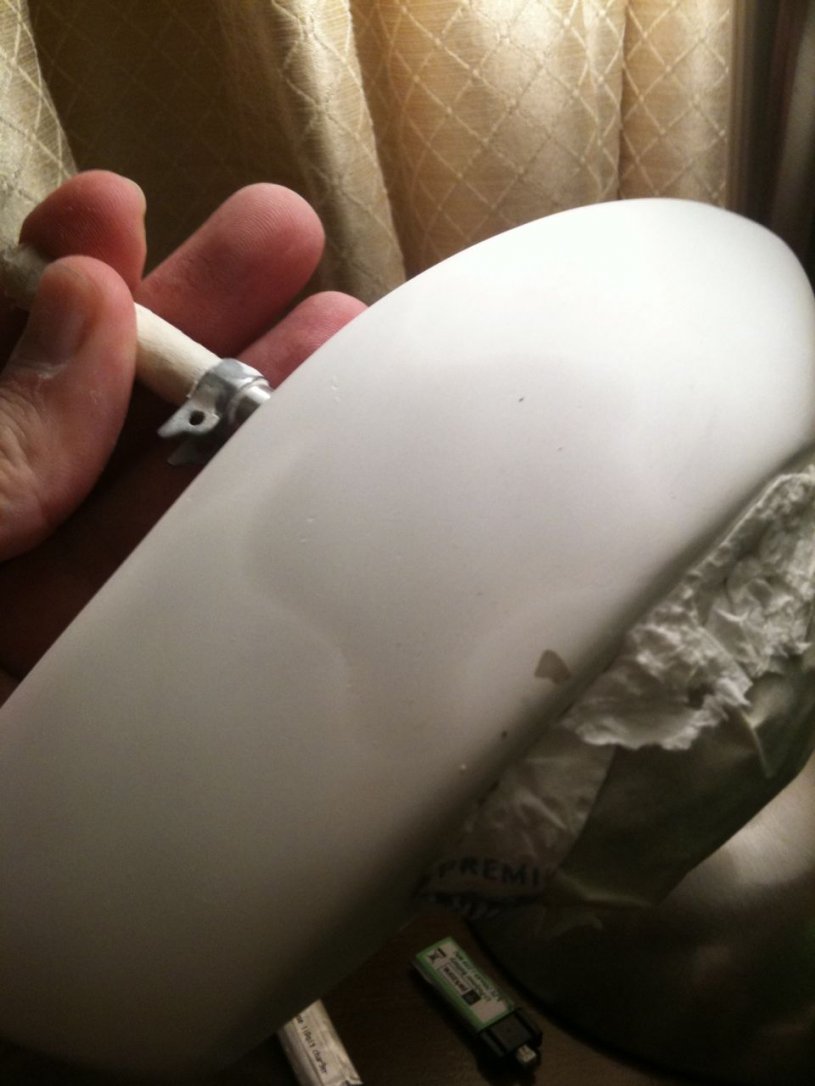

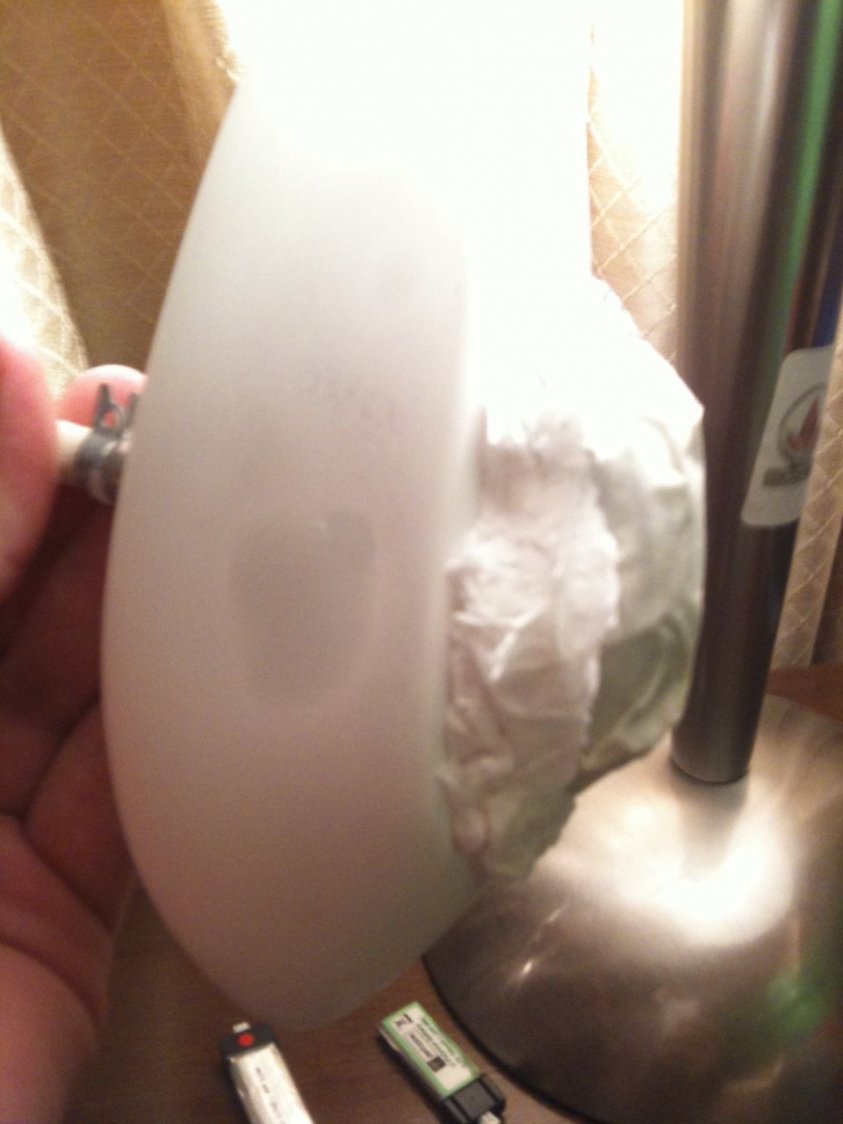

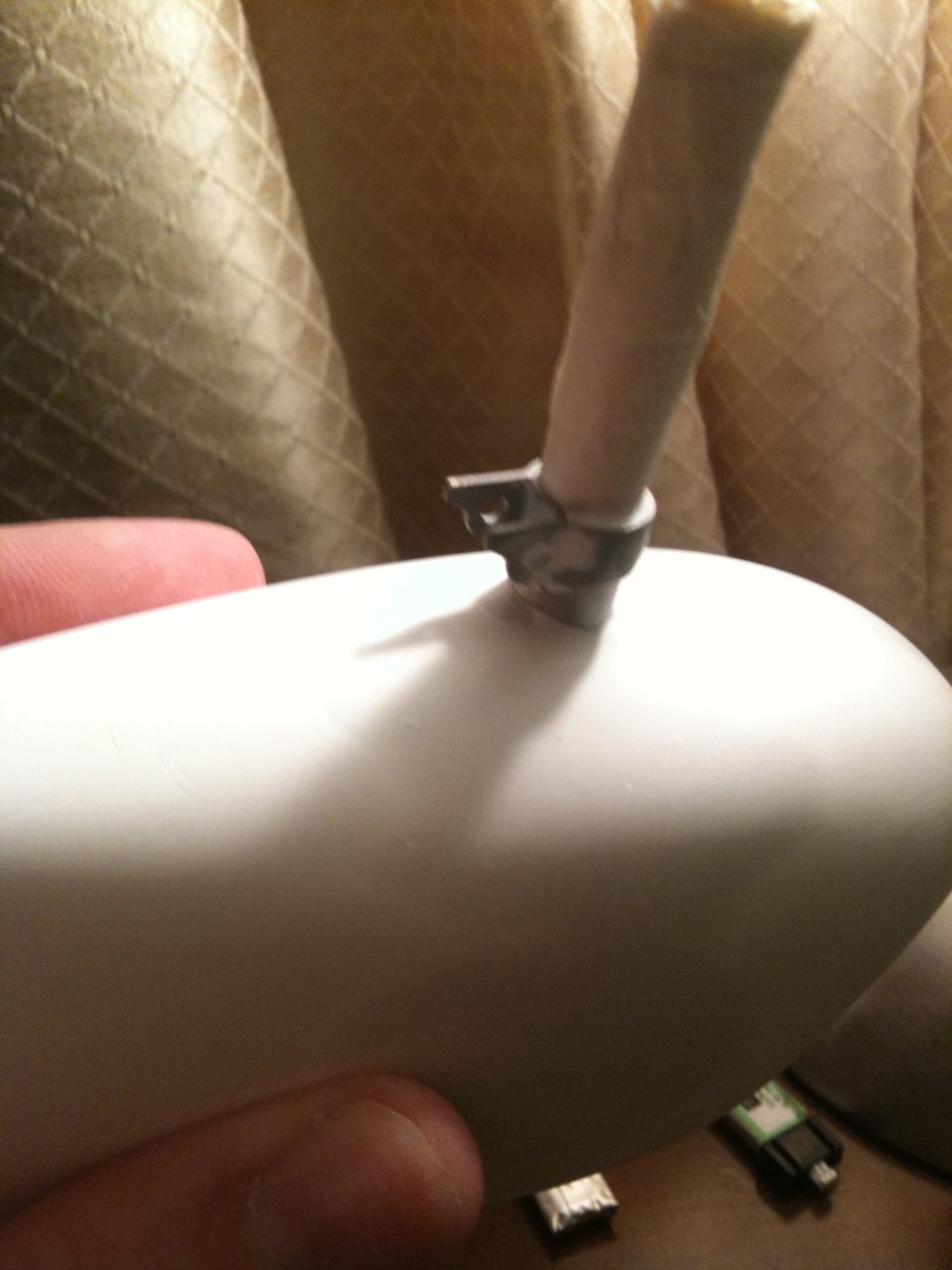

Ήρθε η ώρα για στοκάρισμα και τρίψιμο!! Είναι η πρώτη μου φορά και είμαι αρκετά ικανοποιημένος με το αποτέλεσμα!!

Καλύφθηκε ο τροχός, στοκαρίστηκαν οι τρύπες για τις βίδες, η τρύπα για το strut και η εσοχή που είχε εξαρχής για το rod του kit!!

[Mogolos]

Φρόντησε να εχεις πρόσβαση στον τροχό. Εστι ώστε όταν χρειάζεται να μπορει να αλλαχτει ευκολα!

[DjBac]

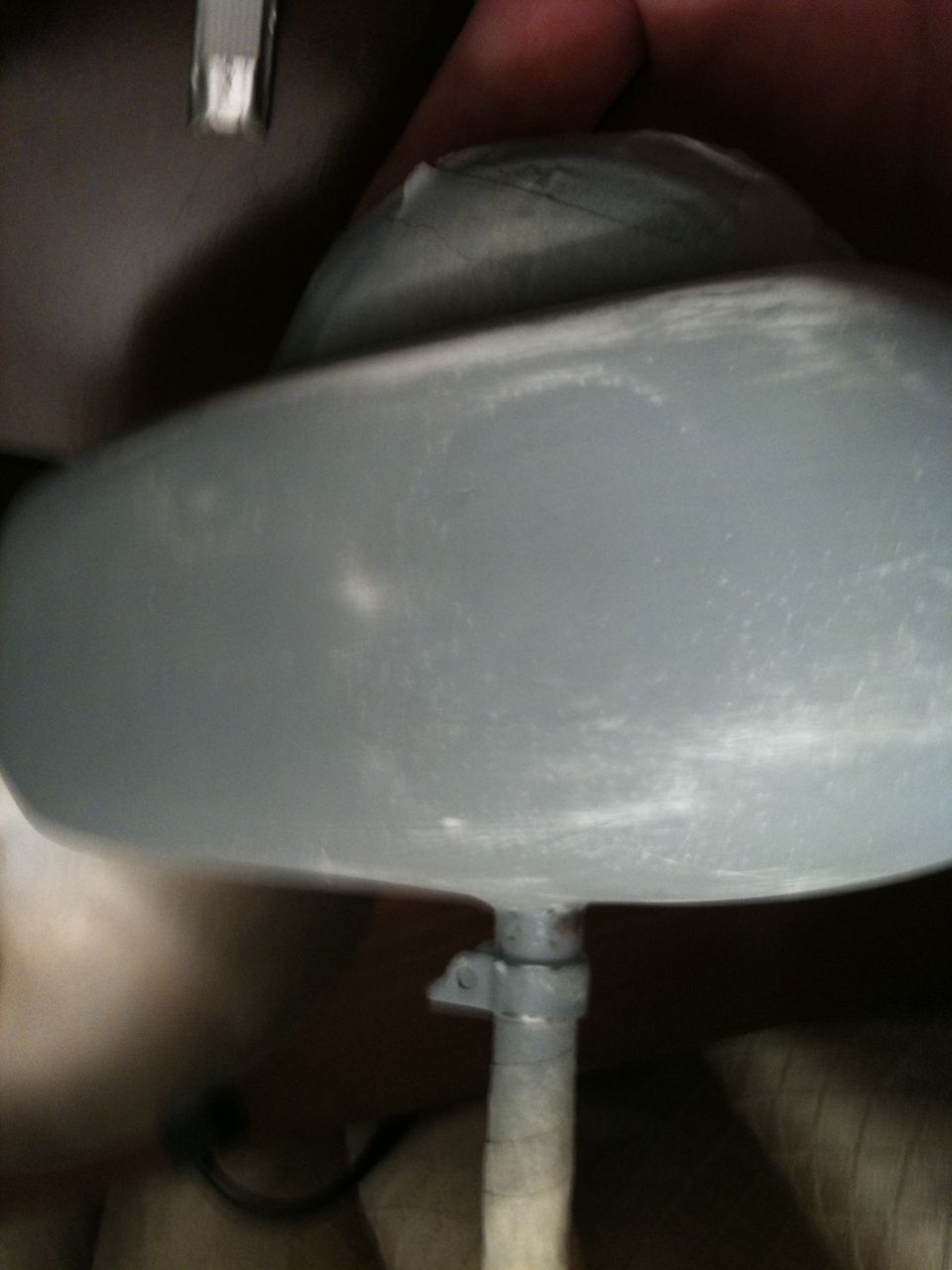

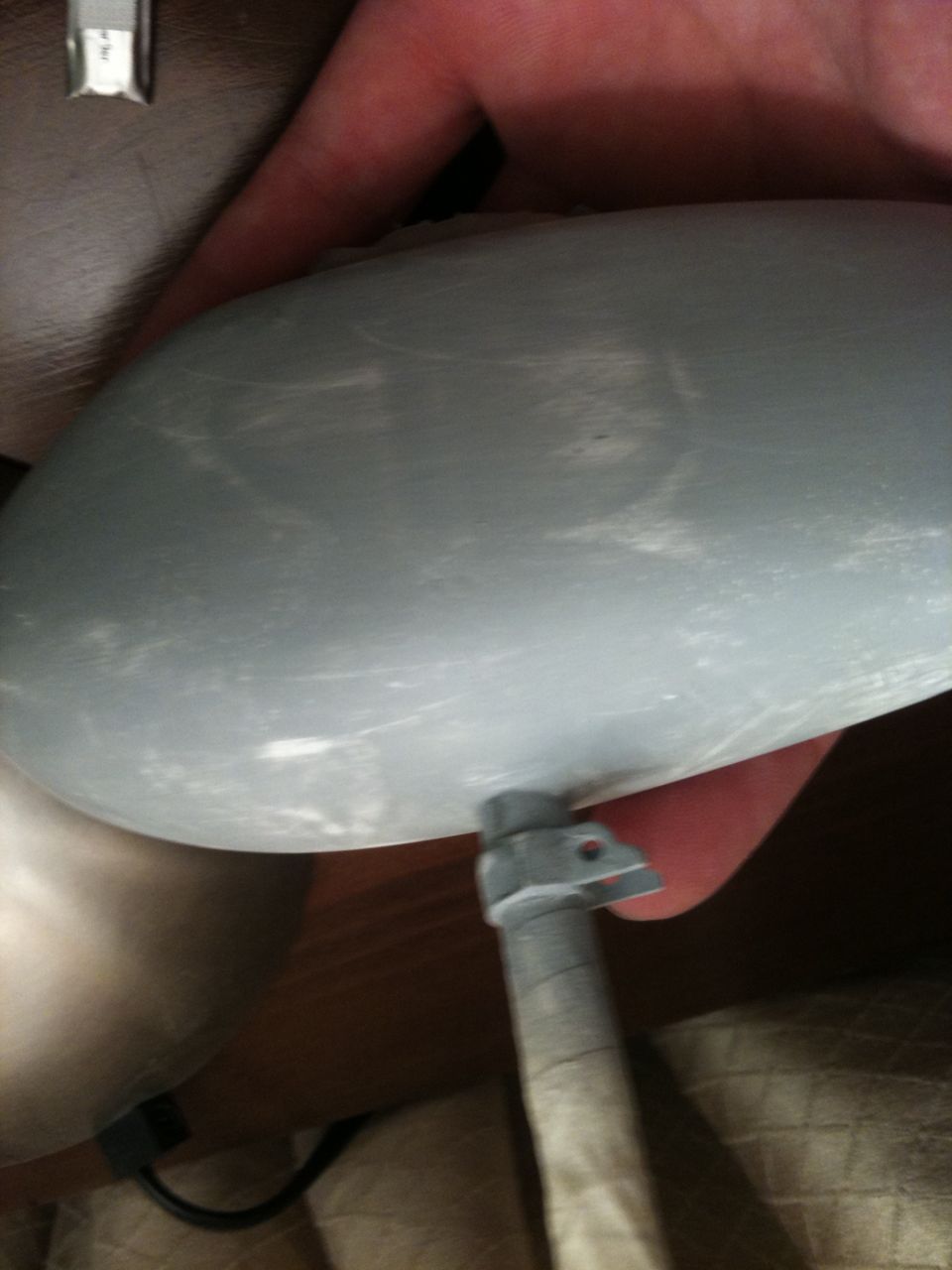

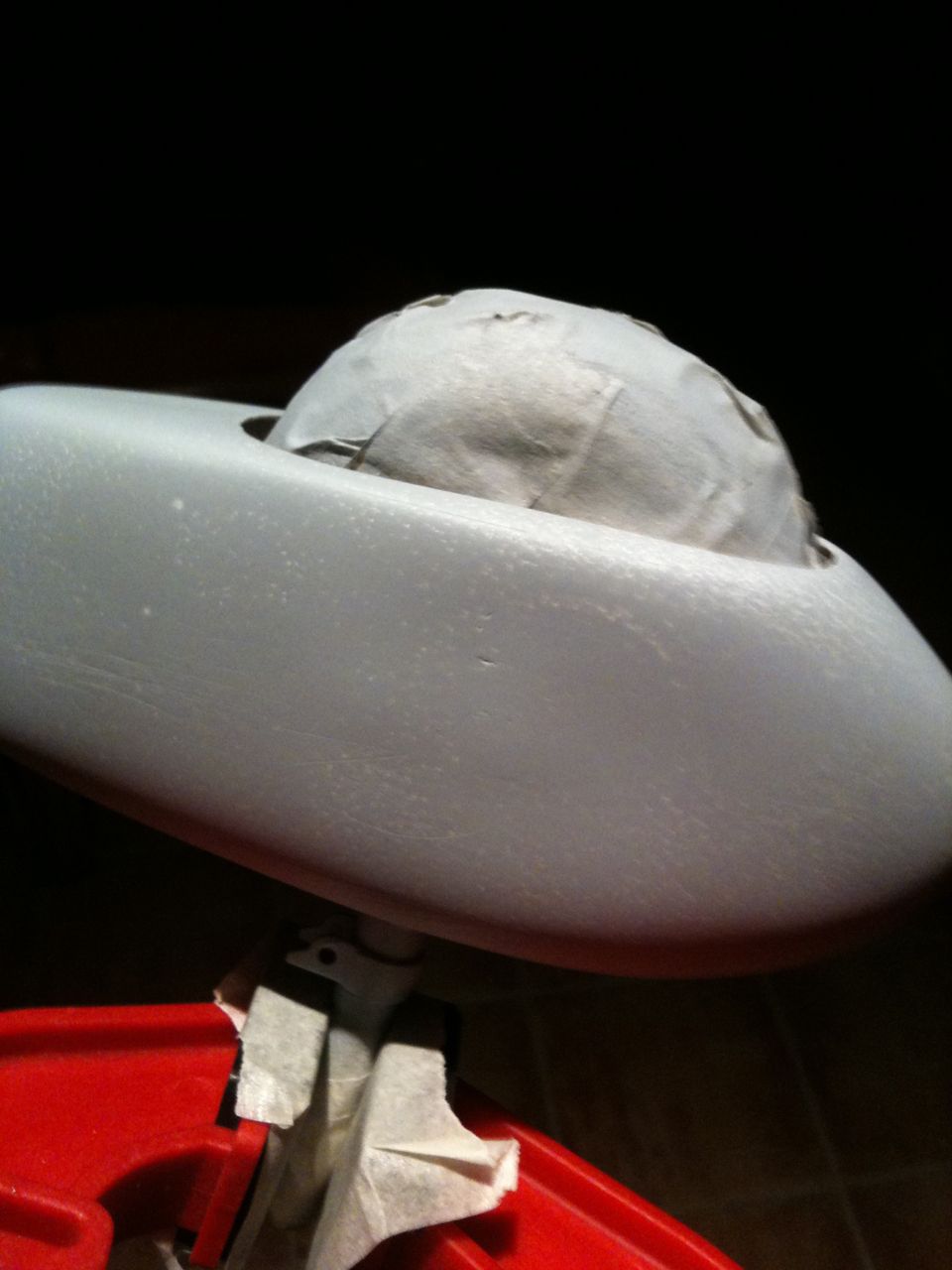

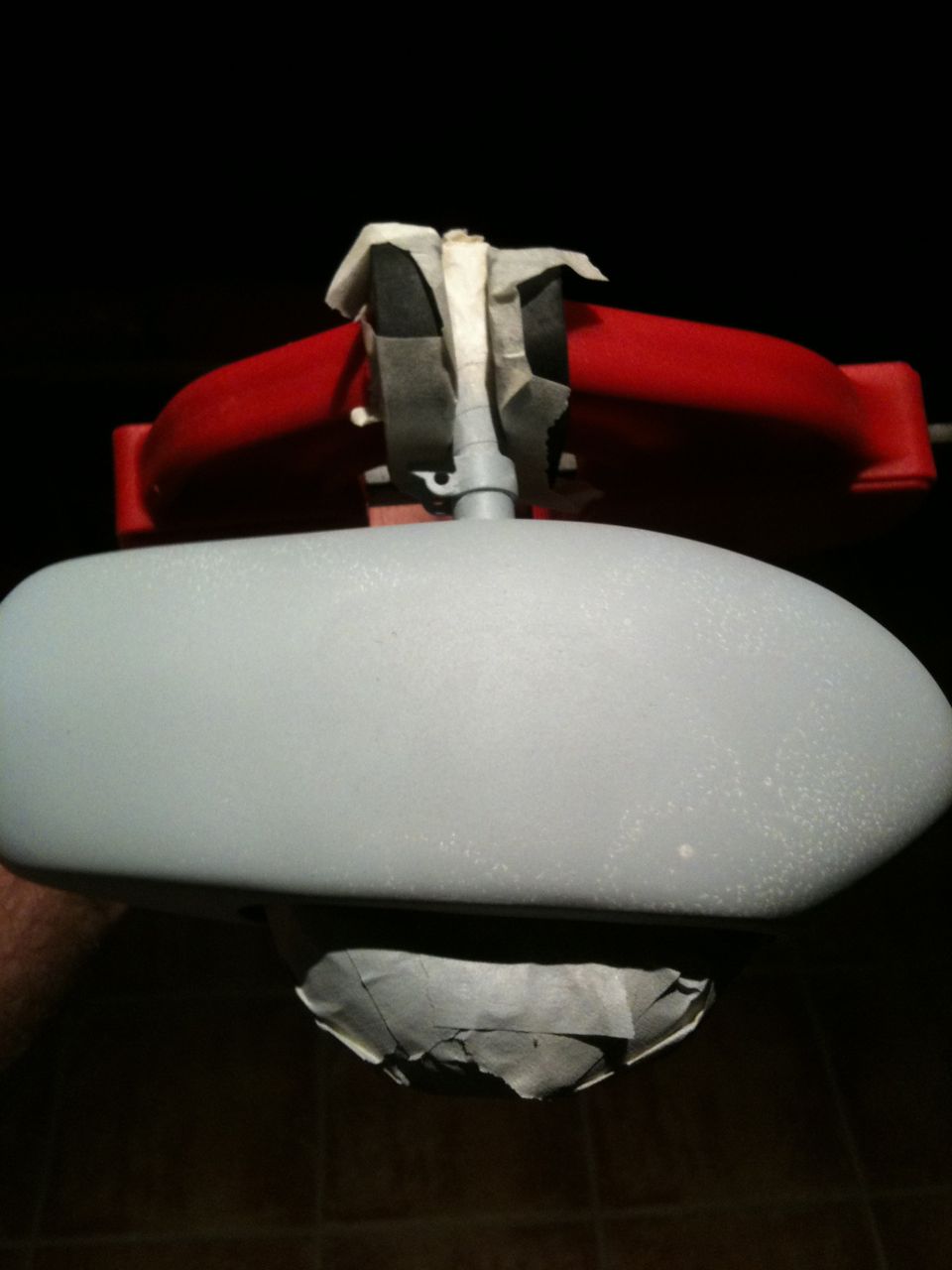

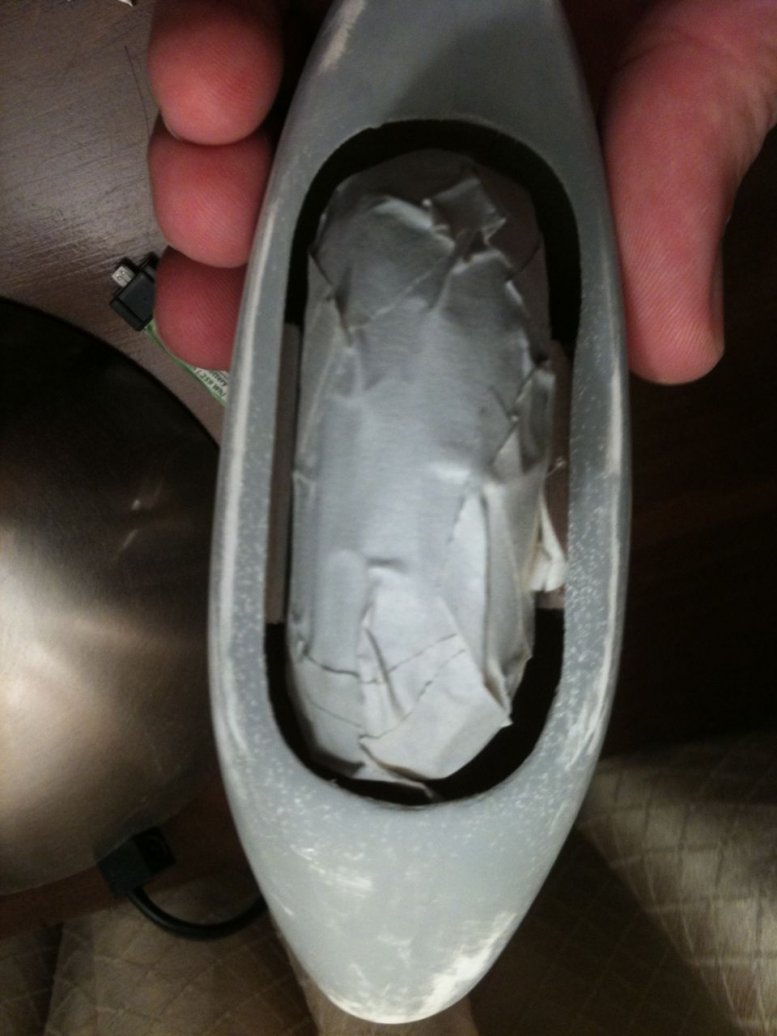

Περνάω το πρώτο χέρι αστάρι, τρίψιμο με 400άρι, 2ο χέρι, τρίψιμο πάλι, μικρό στοκάρισμα σε 3 μικρά σημεία, τρίψιμο, 3ο χέρι, τρίψιμο με 800άρι και ένα τελευταίο χέρι (σήμερα θα τριφτεί με 1200άρι)!!

Μερικές φωτογραφίες από το 1ο και 2ο χέρι!!

[DjBac]

Φρόντησε να εχεις πρόσβαση στον τροχό. Εστι ώστε όταν χρειάζεται να μπορει να αλλαχτει ευκολα!

Το σκέφτηκα στην αρχή, αλλά αν χρειαστεί (που ελπίζω να αργήσει), απλά θα ανοίξω πάλι τις τρύπες και μετά πάλι στοκάρισμα! Μου αρέσει πιο πολύ έτσι!!`M``M`

[Mogolos]

Πολύ καλη δουλειά φίλε μου!

ps: Εχω ενα Hellcat για ανακατασκευη. Ψηνεσαι?
χαχαχαχα

[DjBac]

Σειρά έχει η ουρά του σκάφους!

Ουσιαστικά είναι έτσι φτιαγμένο αυτό το κομμάτι (πολυεστερικό) έτσι ώστα να κάνει το πίσω φινίρισμα και να καλύπτει τις ντίζες για elevator-rudder! Θέλησα όμως εκεί να βάλω και το φως της ουράς!

Έκανα την πρώτη τρύπα, αλλά τελικά έγινε σε λάθος σημείο!!

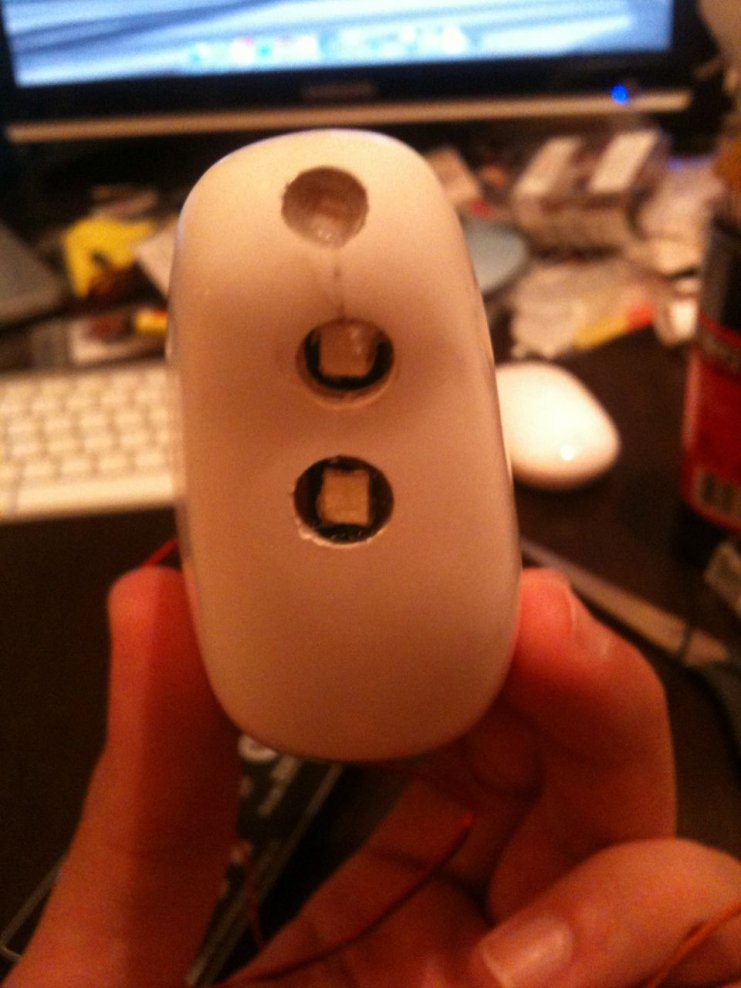

Έτσι έγινε μία 2η τρύπα για το led, αλλά τελικά άλλαξα γνώμη και θα βάλω 2 led, όπως στο κανονικό!

1 θα είναι σταθερό λευκό και το 2 λευκό strobe ο οποίο ΔΕ θα είναι στον ίδιο χρονισμό με τα strobe των φτερών!

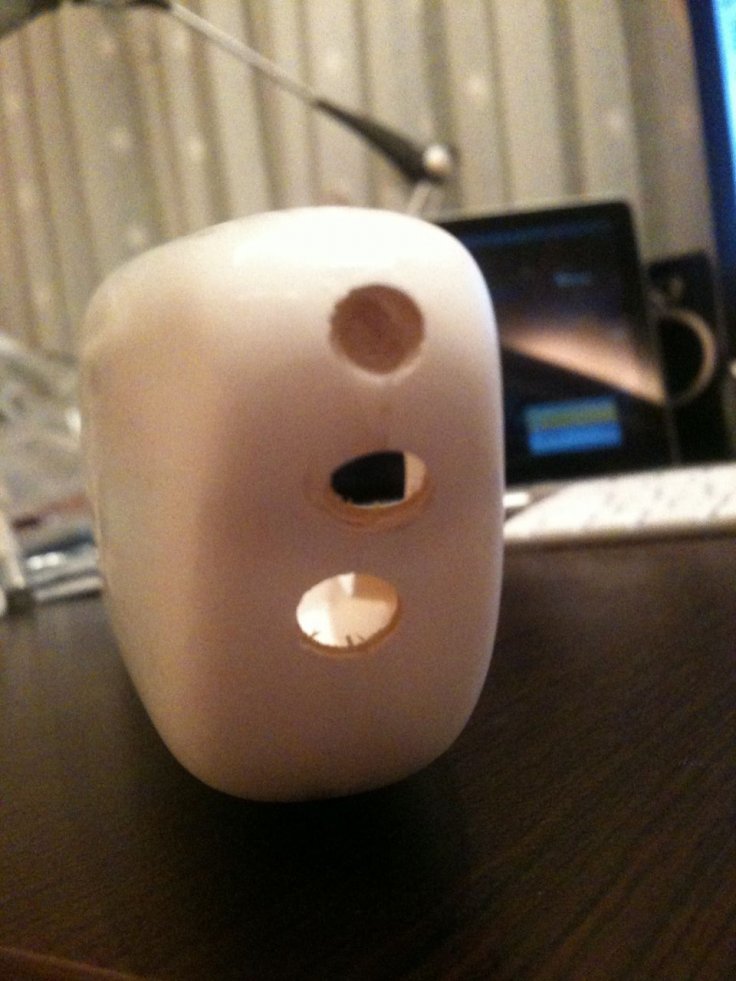

Άρα χρειάζονται 2 τρύπες και μία που έγινε λάθος 3!!!

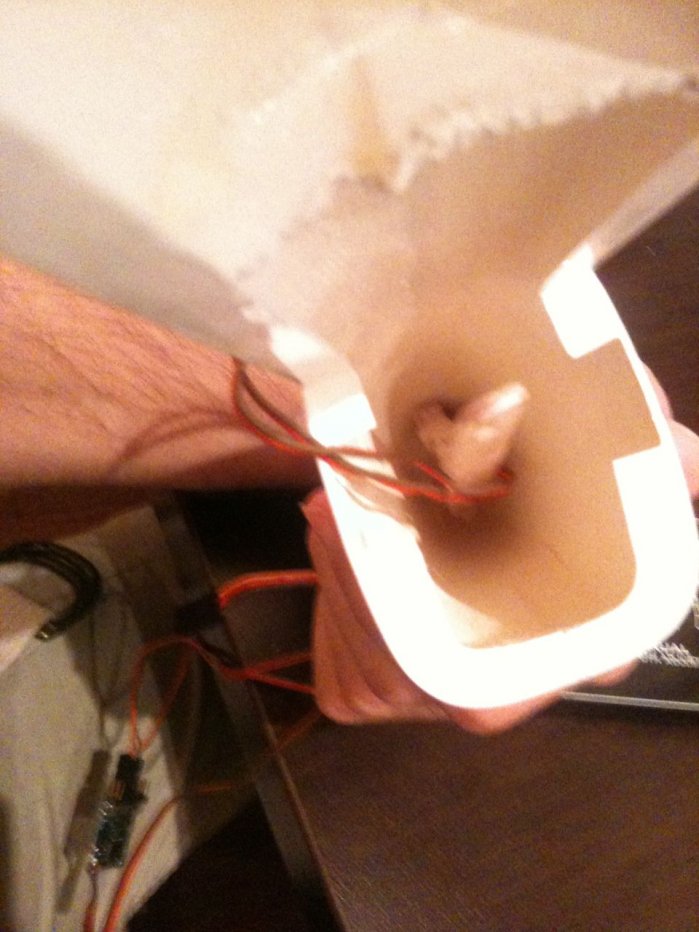

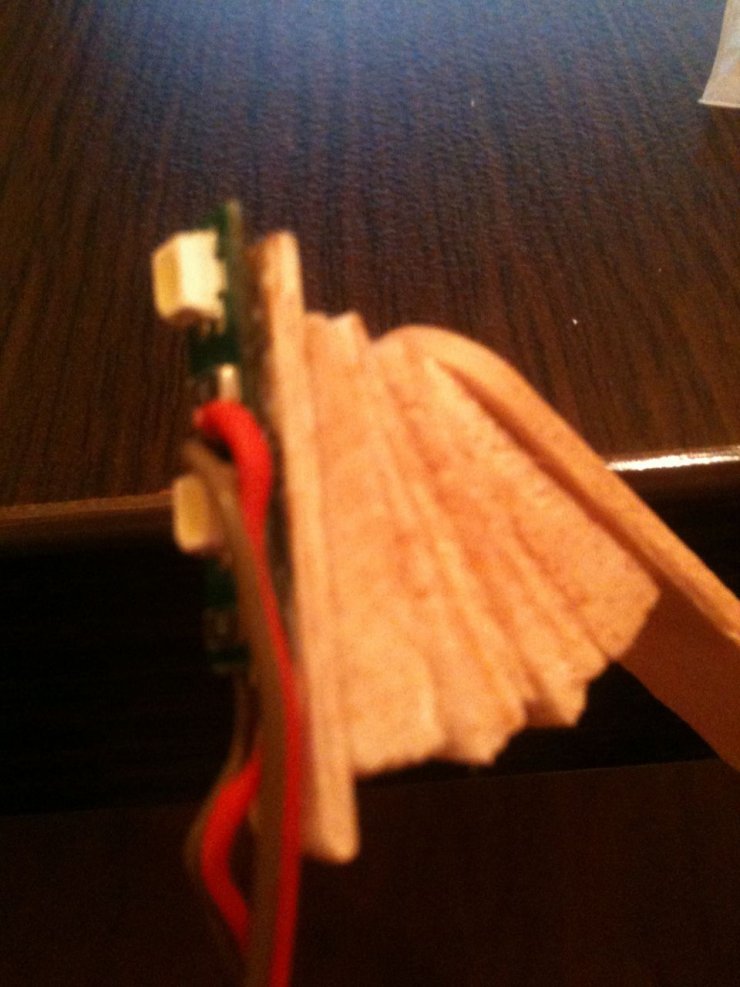

Αφού ετοίμασα τα led, τα κόλλησα (το ένα με μία μικρή κλίση) σε ένα κόντρα πλακέ και από πάνω του μερικά ξύλα φάλτσα για να δώσω γωνία, να κολλήσω ένα ξύλο για προέκταση, έτσι ώστα να μπορέσω με κάποιον τρόπο να τα "χώσω" εκεί μέσα, εφόσον το χέρι μου δε φτάνει!!

Φαίνονται έτοιμα και κολλημένα, χθες τα στόκαρα, έριξα το πρώτο αστάρι εξωτερικά, αλλά και εσωτερικά. Εσωτερικά το έβαψα μαύρο έτσι ώστε να μη φαίνεται φως από μέσα, ελπίζω να πετύχει αυτό!! Θα βάλω φωτό σήμερα!

[DjBac]

Πολύ καλη δουλειά φίλε μου!

ps: Εχω ενα Hellcat για ανακατασκευη. Ψηνεσαι?
χαχαχαχα

Βέβαια!!!:D:D

Μετά όμως είναι δικό μου ε?+(*)+(*)

[DjBac]

Σειρά έχει η ουρά του σκάφους!

Ουσιαστικά είναι έτσι φτιαγμένο αυτό το κομμάτι (πολυεστερικό) έτσι ώστα να κάνει το πίσω φινίρισμα και να καλύπτει τις ντίζες για elevator-rudder! Θέλησα όμως εκεί να βάλω και το φως της ουράς!

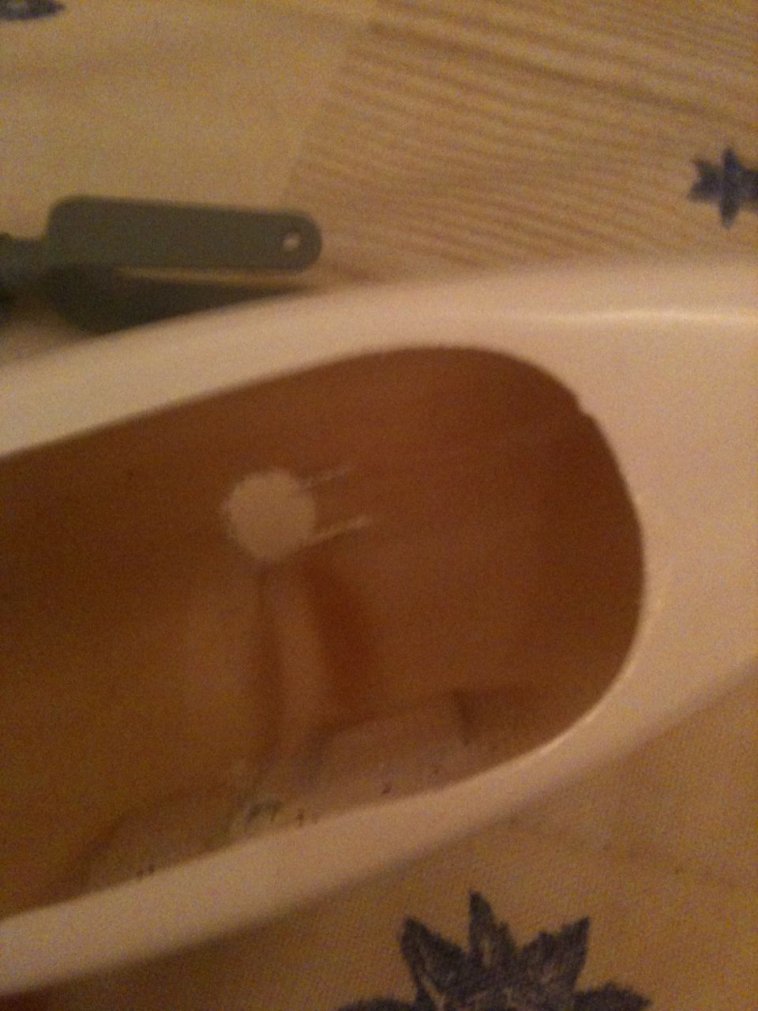

Έκανα την πρώτη τρύπα, αλλά τελικά έγινε σε λάθος σημείο!!

Έτσι έγινε μία 2η τρύπα για το led, αλλά τελικά άλλαξα γνώμη και θα βάλω 2 led, όπως στο κανονικό!

1 θα είναι σταθερό λευκό και το 2 λευκό strobe ο οποίο ΔΕ θα είναι στον ίδιο χρονισμό με τα strobe των φτερών!

Άρα χρειάζονται 2 τρύπες και μία που έγινε λάθος 3!!!

Αφού ετοίμασα τα led, τα κόλλησα (το ένα με μία μικρή κλίση) σε ένα κόντρα πλακέ και από πάνω του μερικά ξύλα φάλτσα για να δώσω γωνία, να κολλήσω ένα ξύλο για προέκταση, έτσι ώστα να μπορέσω με κάποιον τρόπο να τα "χώσω" εκεί μέσα, εφόσον το χέρι μου δε φτάνει!!

Φαίνονται έτοιμα και κολλημένα, χθες τα στόκαρα, έριξα το πρώτο αστάρι εξωτερικά, αλλά και εσωτερικά. Εσωτερικά το έβαψα μαύρο έτσι ώστε να μη φαίνεται φως από μέσα, ελπίζω να πετύχει αυτό!! Θα βάλω φωτό σήμερα!

Heeelp!!!

Έκανα μεγάλη πατάτα!!!

Ετοίμασα το πίσω κομμάτι, στόκαρα τη μία άχρηστη τρύπα και πάνω που πήγαινα να βγάλω την χαρτοταινία από το 2ο led τραβάω μία λεπιδιά κατά λάθος πάνω του (είναι led σιλικόνης) και το αχρηστεύω. Το θέμα είναι πως τα 2 led κολλήθηκαν πάνω σε ξύλο και αυτό με τη σειρά του εσωτερικά με ΠΟΛΛΗ epoxy, μιας και δεν είχα εύκολα πρόσβαση και απλά έσταζα epoxy πάνω του για να κολλήσει!

Το πρόβλημα? Δεν μπορώ να βγάλω το led για να το αντικαταστήσω!!

Καμιά πρόταση κάποιος μήπως??

Αυτά που σκέφτηκα είναι τα εξής:
1) Να τσεκουρέψω το πίσω κομμάτι, και μετά να το φτιάξω (μαζί με τις καμπύλες) με υαλόνημμα και epoxy

2) Να στοκάρω το χαλασμένο led και να βάλω το 2ο από κάτω, δηλαδή να κοιτάει το έδαφος!!!


ggggrrrrr>:(>:(>:

[DjBac]

Γιατί από πίσω έχει ξύλο πάχους 4 πόντων και το led δεν είναι κυλινδρικό αλλά πλακέ πάνω σε μικρή πλακέτα!!

SMD Led είναι!

Κάπως σαν αυτό!



Άρα δεν υπάρχει η δυνατότηα να τρυπηθεί και να μπει πάλι, εκτός και αν βγεί όλο το ξύλο που είναι από πίσω, αλλά δυστυχώς δεν έχω πρόσβαση λόγω κλειστής γωνίας!

[DjBac]

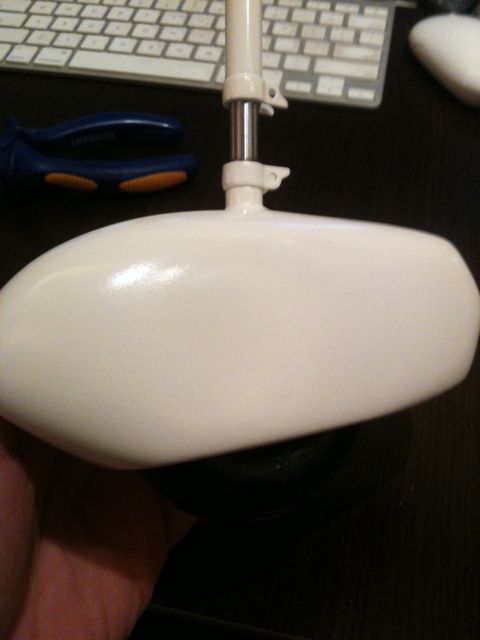

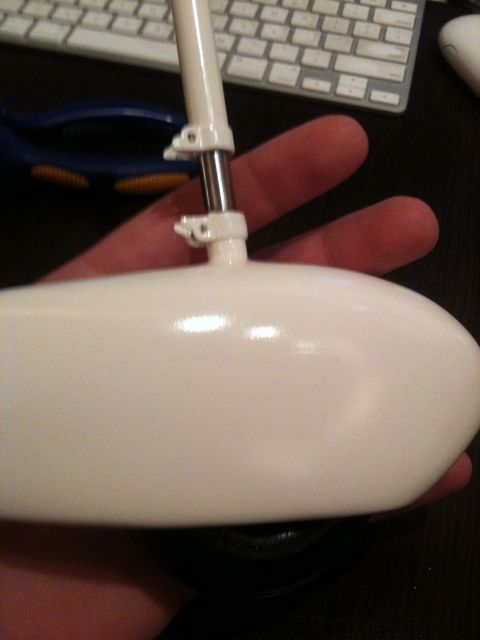

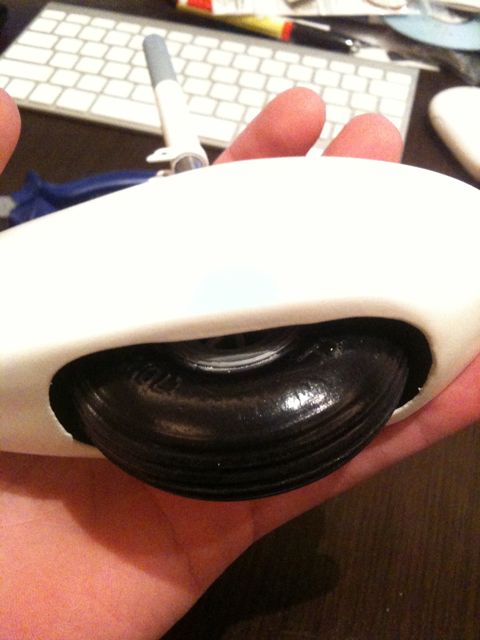

Συνεχίζω παρά το παραπάνω πρόβλημα με τον μπροστά τροχό που τελείωσε σήμερα!!

Μετά από στοκάρισμα/βάψιμο είναι έτοιμο!!

Πρώτη φορά επαναλαμβάνω που ασχολούμαι με κάτι τέτοιο και φοβόμουν για το αποτέλεσμα, αλλά είμαι ικανοποιημένος σχετικά!!
