SkyMaster Bae Hawk scale 1: 4 3/4

[Dell Gatto Grande]

SkyMaster Bae Hawk scale 1: 4 3/4 _Β_Οhttp://www.skymasterjet.com/bigbh.htm
_Β_Ο

του Στέφανου Πουλιάνα από την Λάρισα(2f)

[Dell Gatto Grande]

..σας επισυνάπτω φωτό από μερικές εργασίες που κάναμε πάνω στο hawk με τον Στέφανο και τον Θοδώρα _P_P

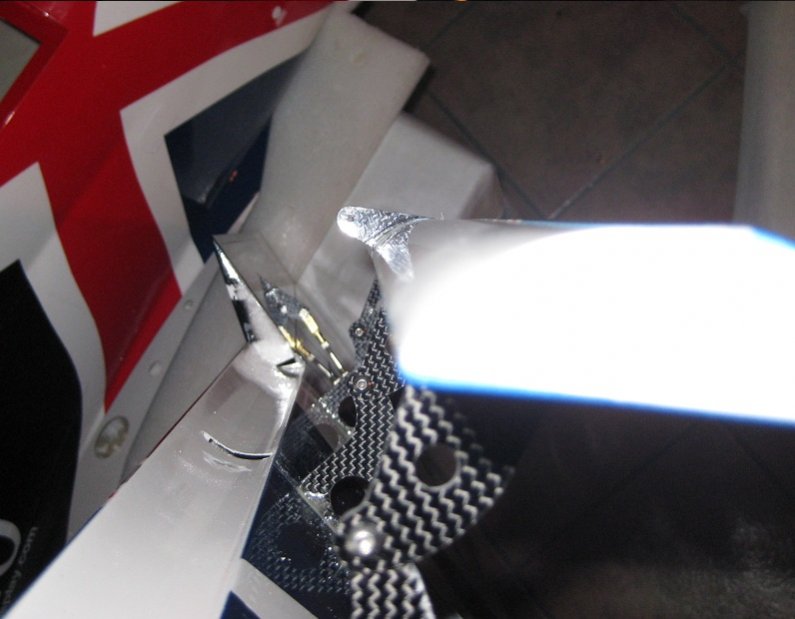

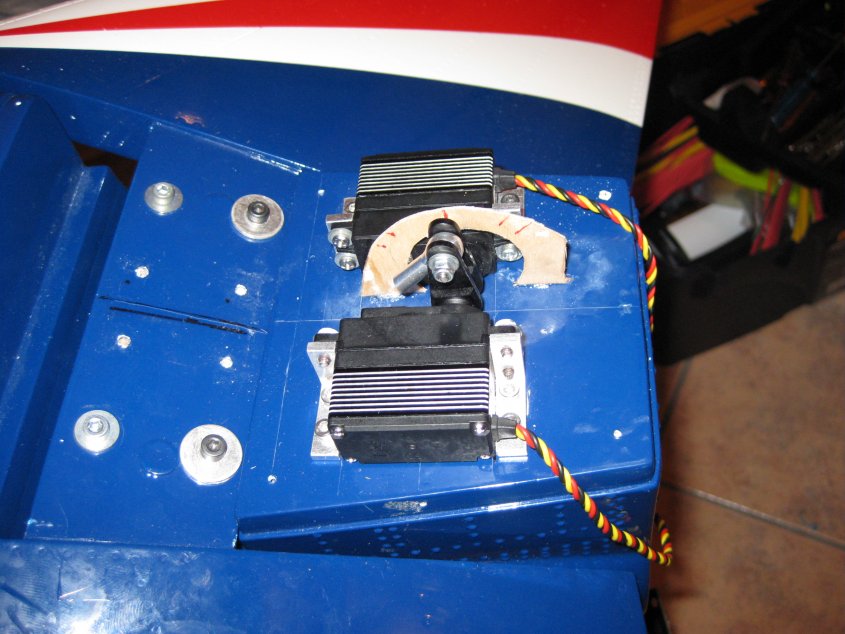

Elevator

διακρίνονται οι γραμμές γωνιάσματος...το ξυλάκι με τα σημάδια για το "προγραματισμα" ( ζευγάρωμα ) των servo ,να μην τσακώνονται...σωληνάκι θωράκισης στα καλώδια εναντια στις υψηλές θερμοκρασίες.

[Dell Gatto Grande]

..σας επισυνάπτω φωτό από μερικές εργασίες που κάναμε πάνω στο hawk με τον Στέφανο και τον Θοδώρα _P_P

..Θοδώρα να πω καλορίζικα και σε εσένα?? ;;)

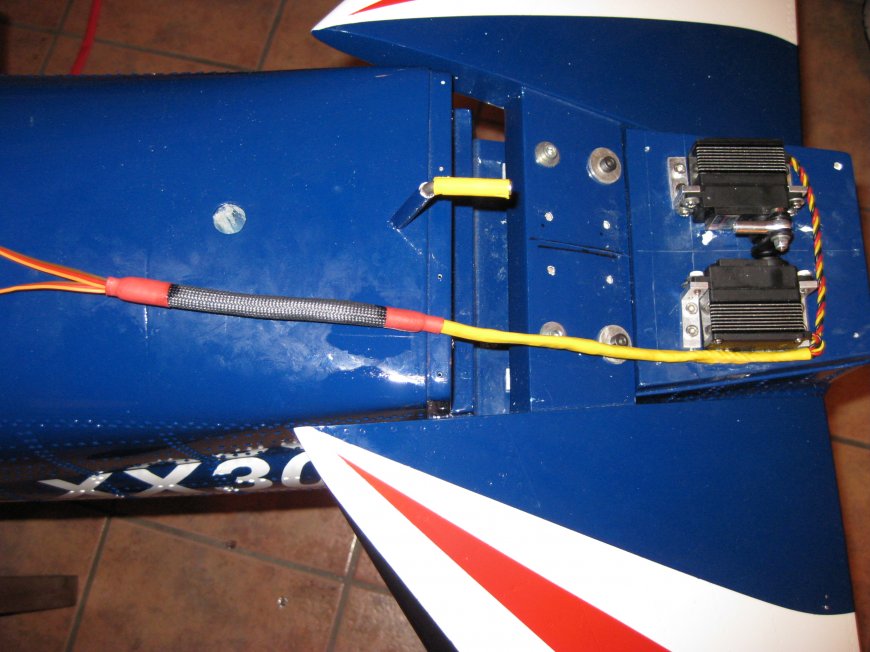

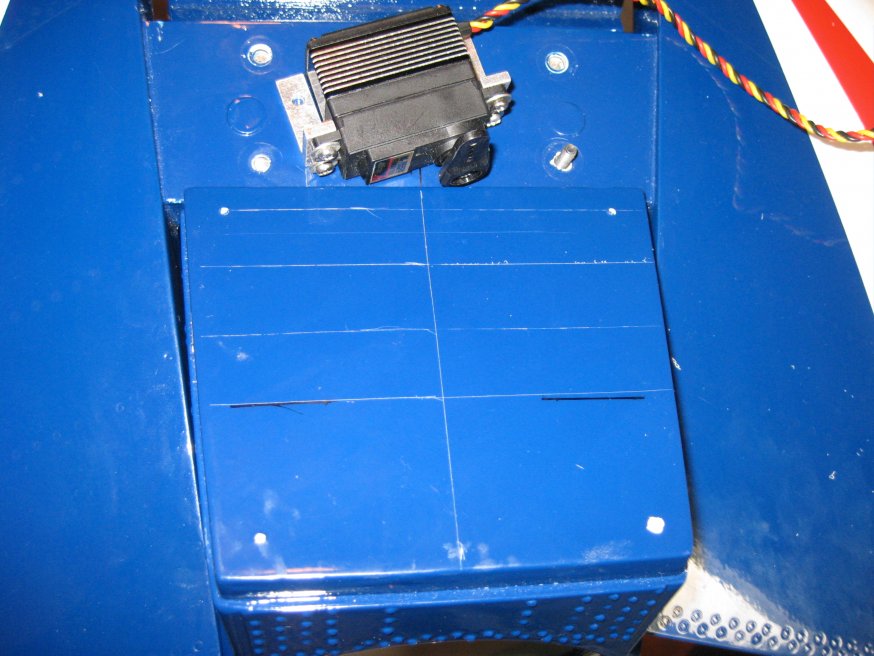

το λοιπόν αρχίζουμε φωτό elevator_P_P
..διακρίνονται οι γραμμές γωνιάσματος...το ξυλάκι με τα σημάδια για το "προγραματισμα" ( ζευγάρωμα ) των servo ,να μην τσακώνονται...σωληνάκι θωράκισης στα καλώδια εναντια στις υψηλές θερμοκρασίες.

[Dell Gatto Grande]

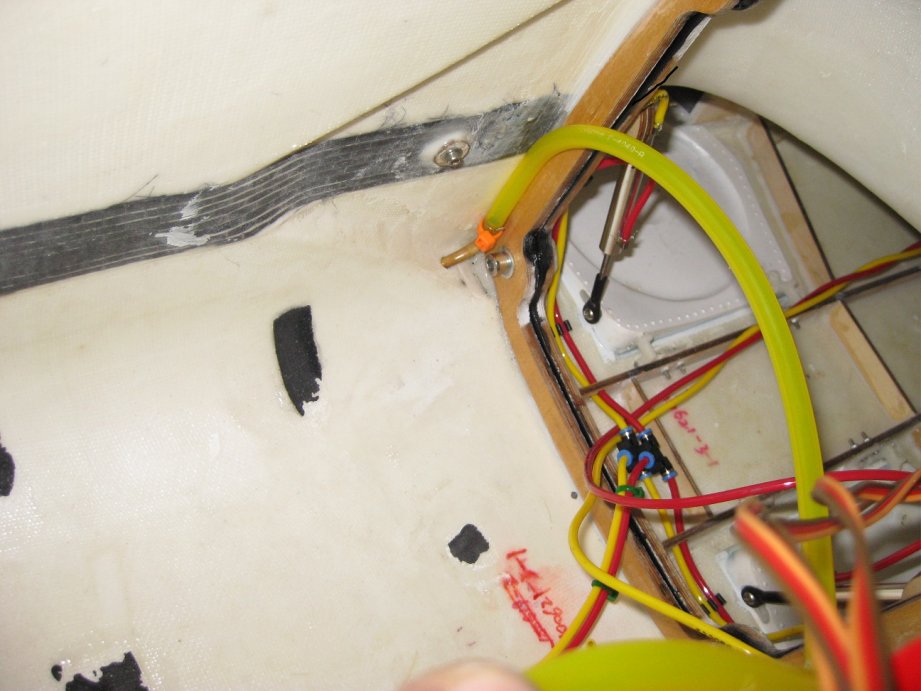

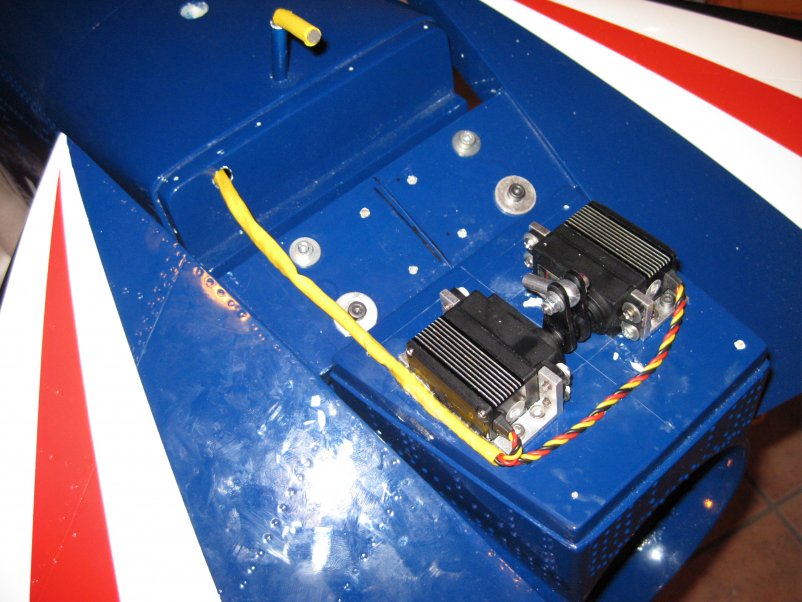

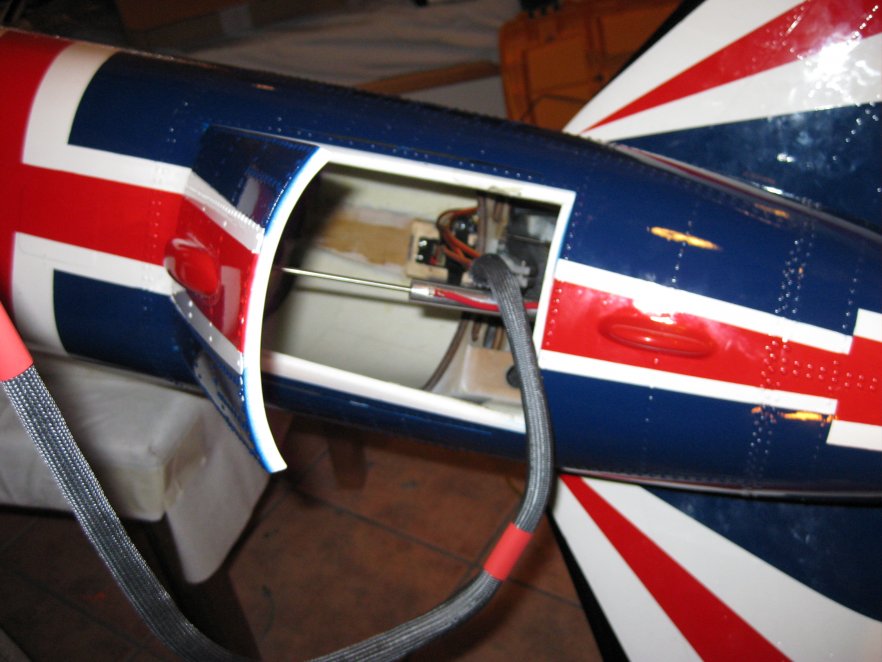

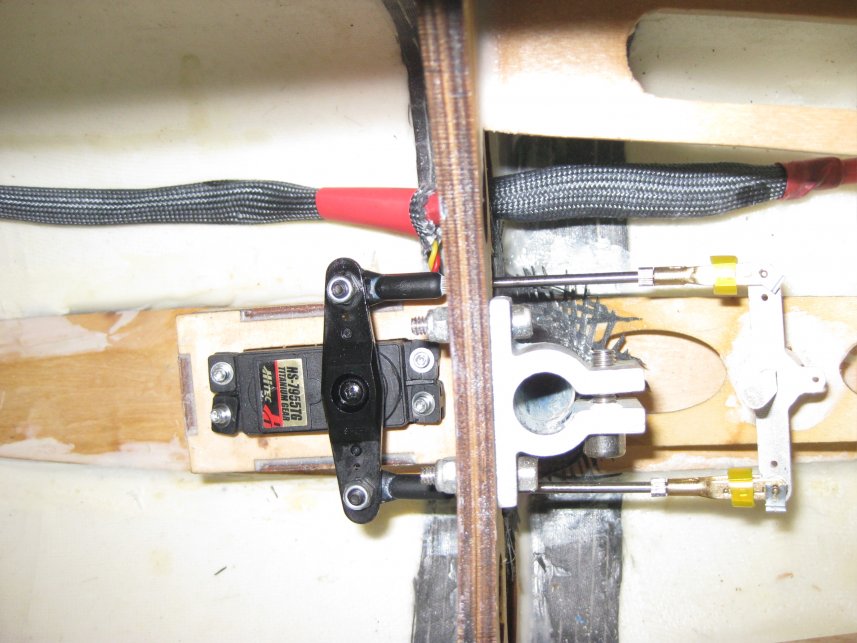

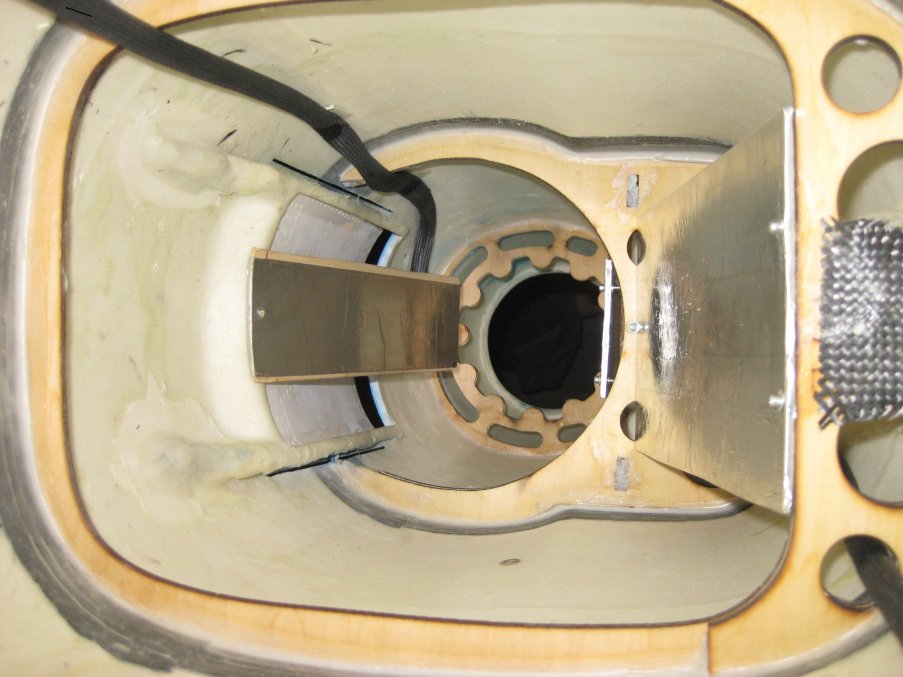

...τοποθετήθηκε το servo του rudder και μαζί με τα καλώδια από το elevator μπήκε μέσα σε θωράκιση και έφυγαν όλα μαζί προς τα μπροστά_P_P

[Dell Gatto Grande]

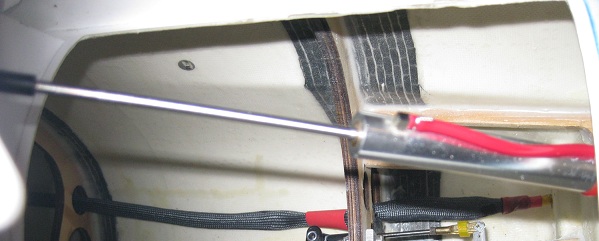

σuρματασφάλιση στα σωληνάκια του αεροφρένου που έφυγαν και αυτά προς τα μπροστά να συναντήσουν την "ιλεκτροβαλβιδα" τους
..πάλι μέσα σε θωράκιση _P_P

[Dell Gatto Grande]

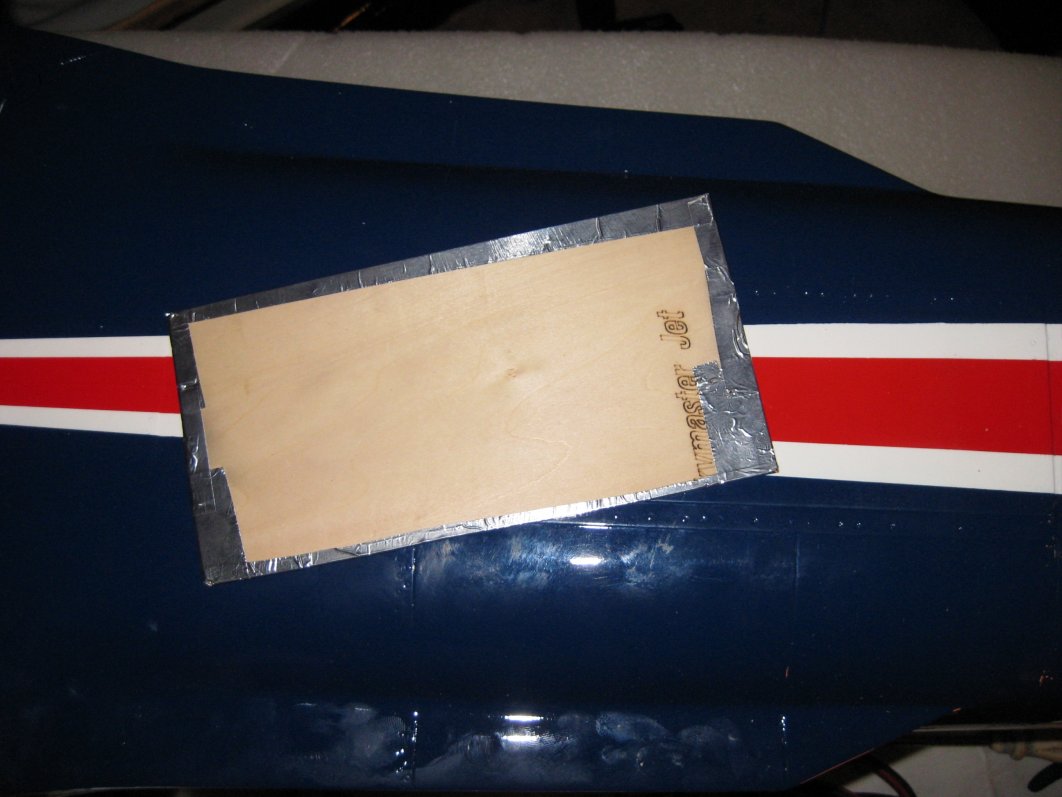

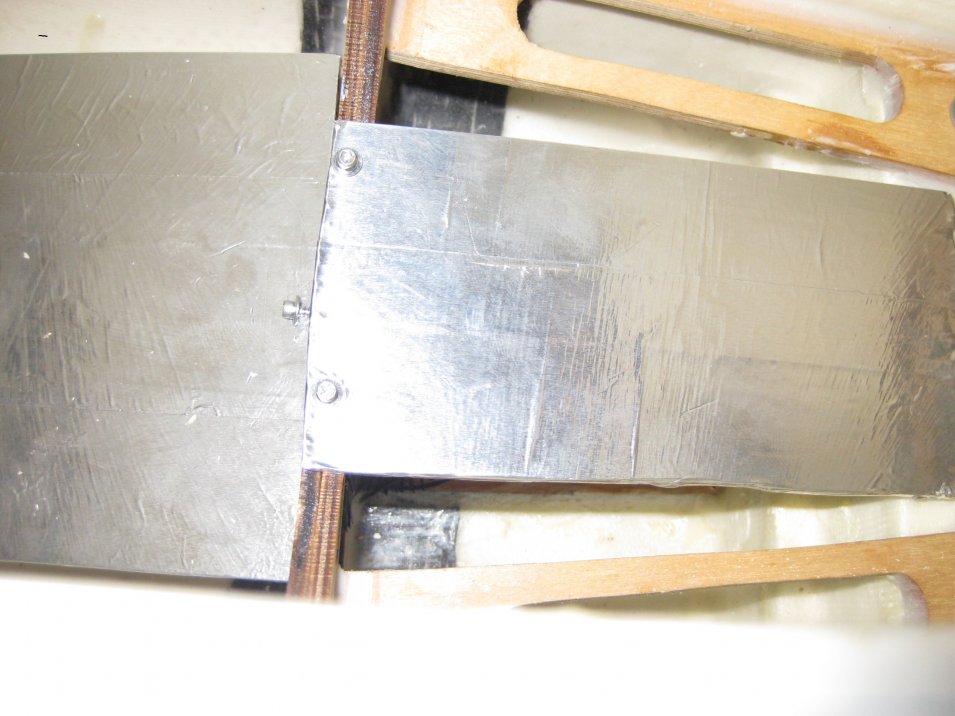

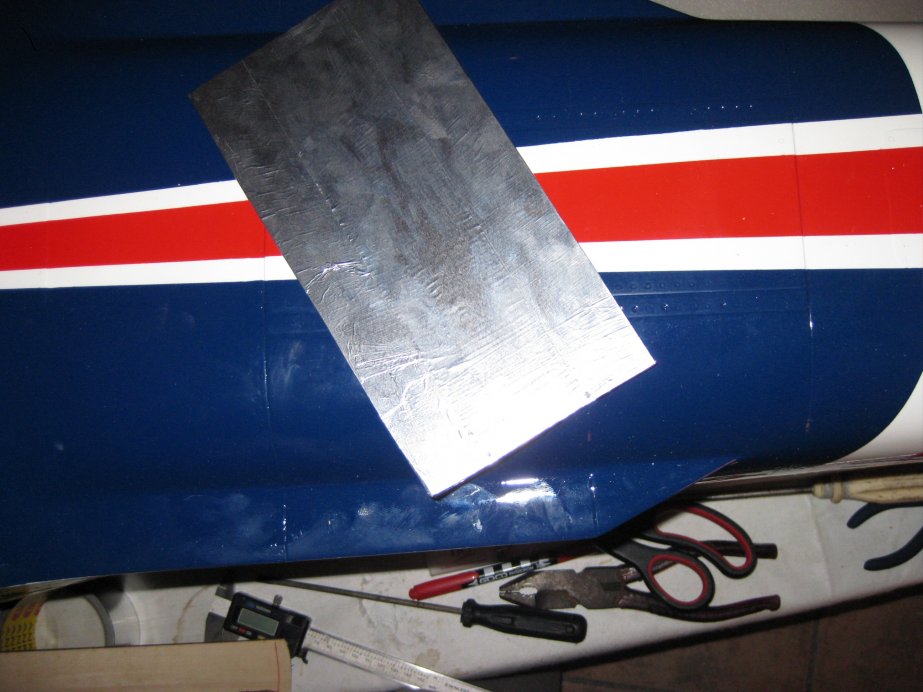

ξύλινες πλάκες επικαλυμμένες με ταινία αλουμινίου οι οποιες θα συμβάλουν στην αγορά πολυτιμων δευτερολέπτων , κρατώντας τυχόν φλόγες μακριά από servo rudder,καλωδιώσεις και elevator_P_P

[Dell Gatto Grande]

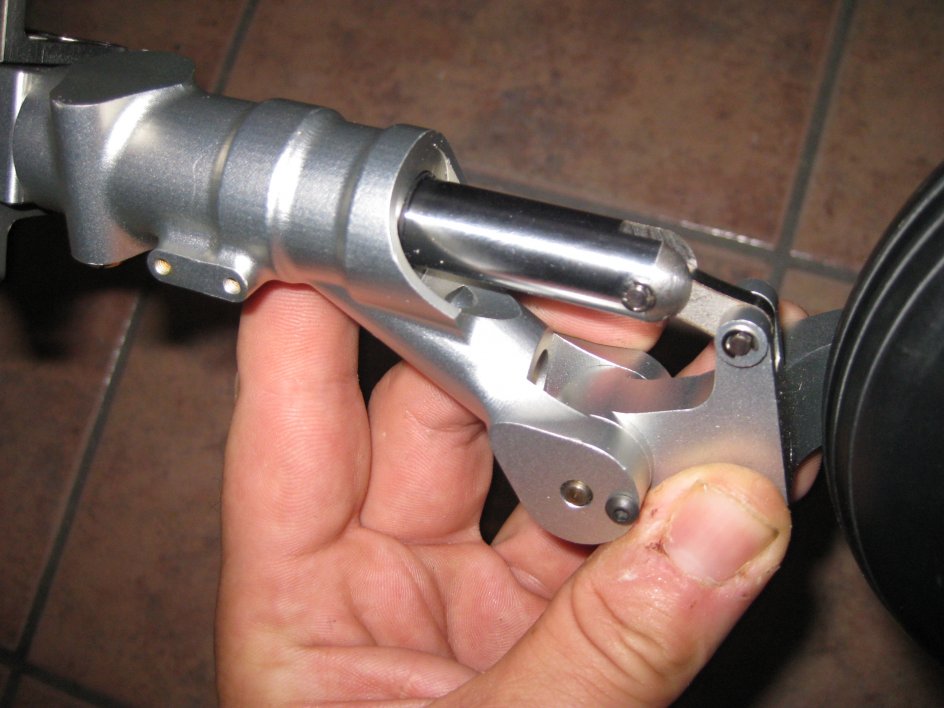

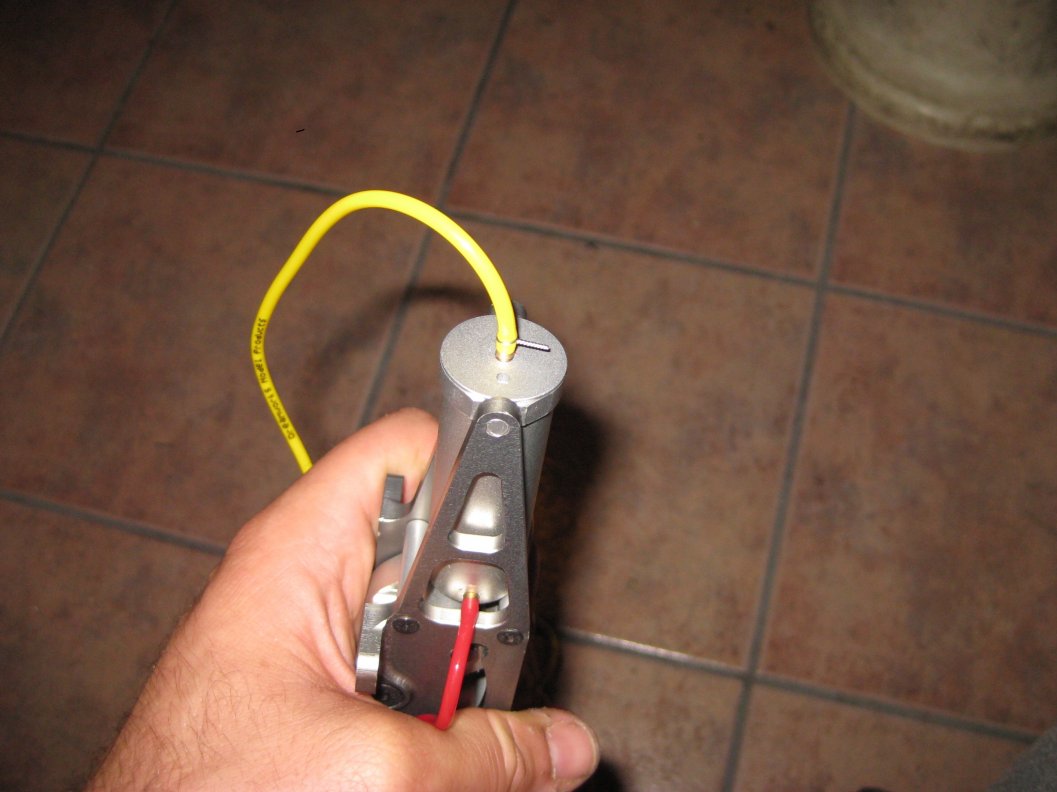

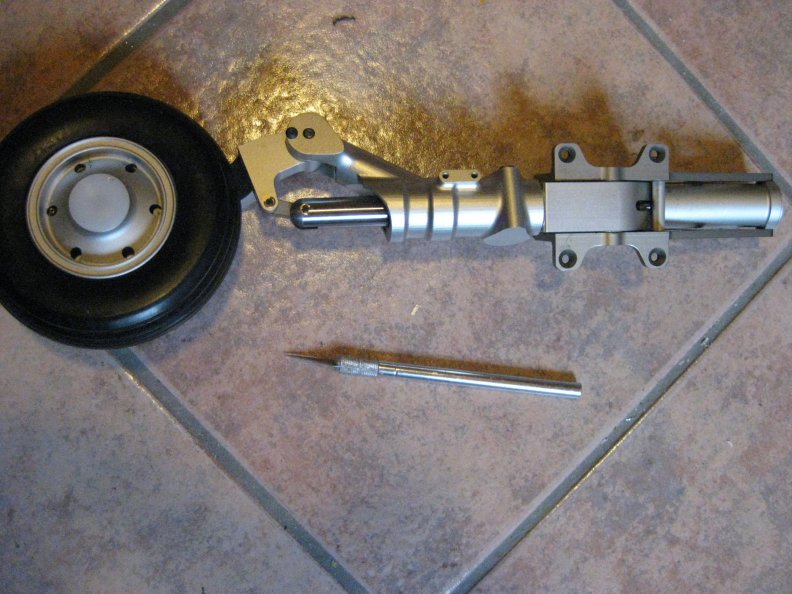

Ανασυρομενα CNC λαδιου _P_P

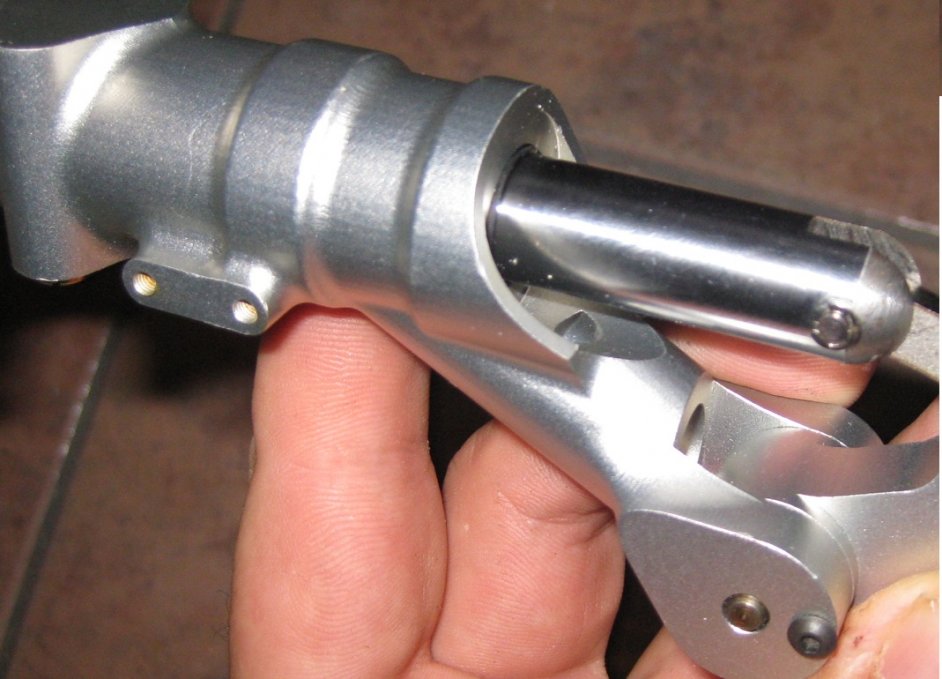

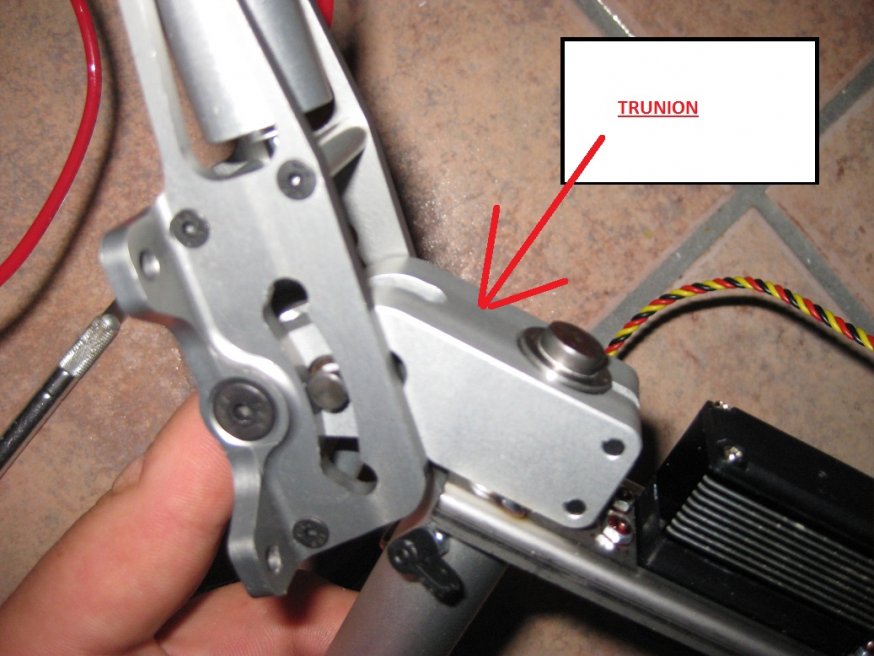

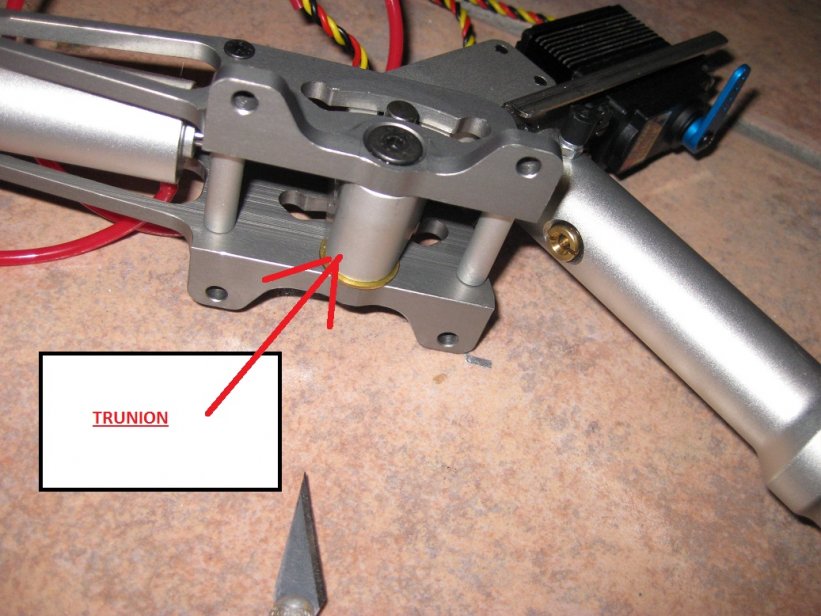

προσεξτε το TRUNION που ειναι "ενα κομματι" !_P_P

[Dell Gatto Grande]

κεντρικοι_P_P

[Dell Gatto Grande]

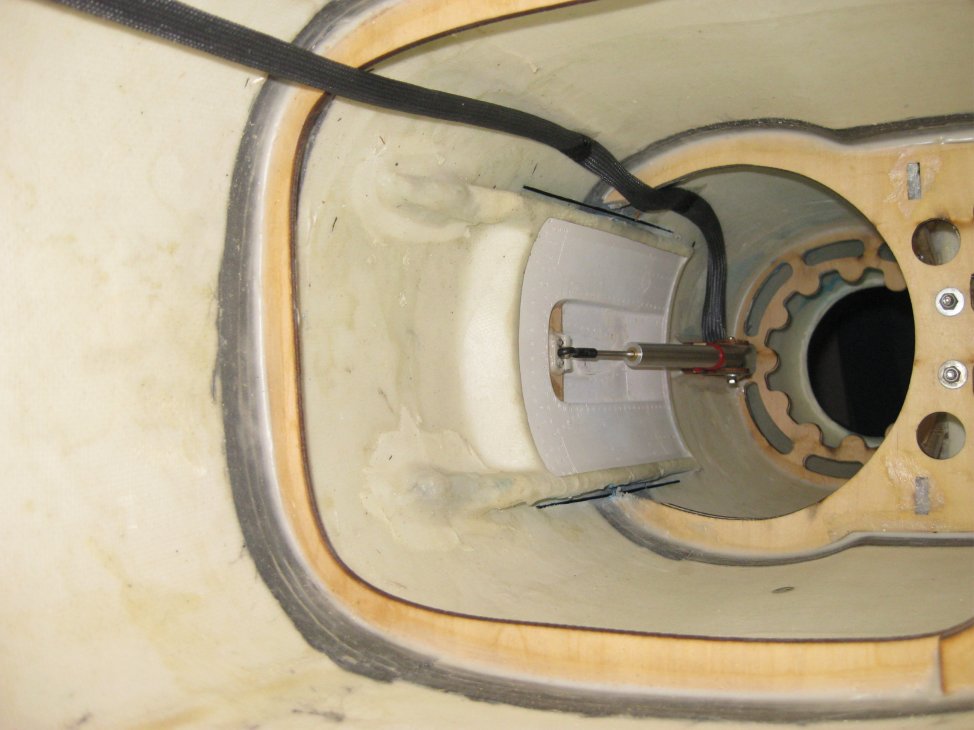

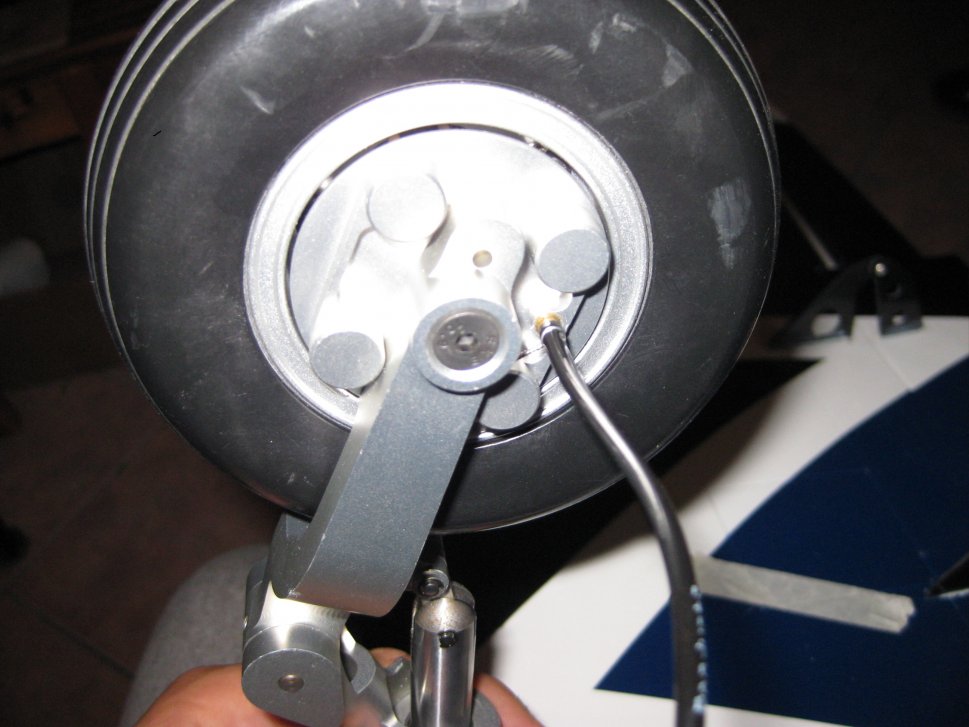

μπήκαν σωληνάκια κίνησης ανασυρομένων και δισκόφρενων στη θέση τους με σuρματασφάλιση_P_P

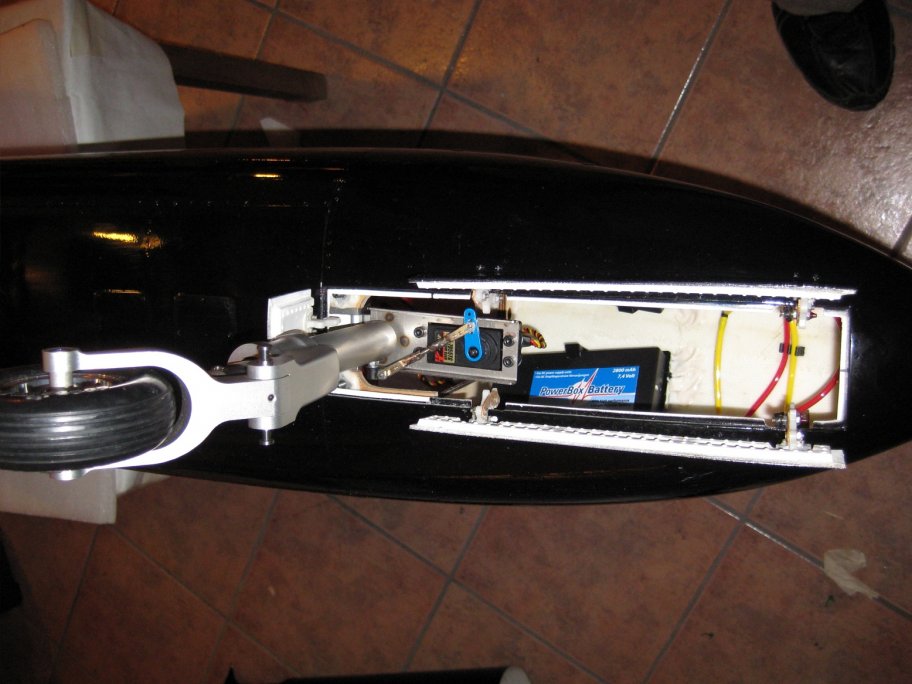

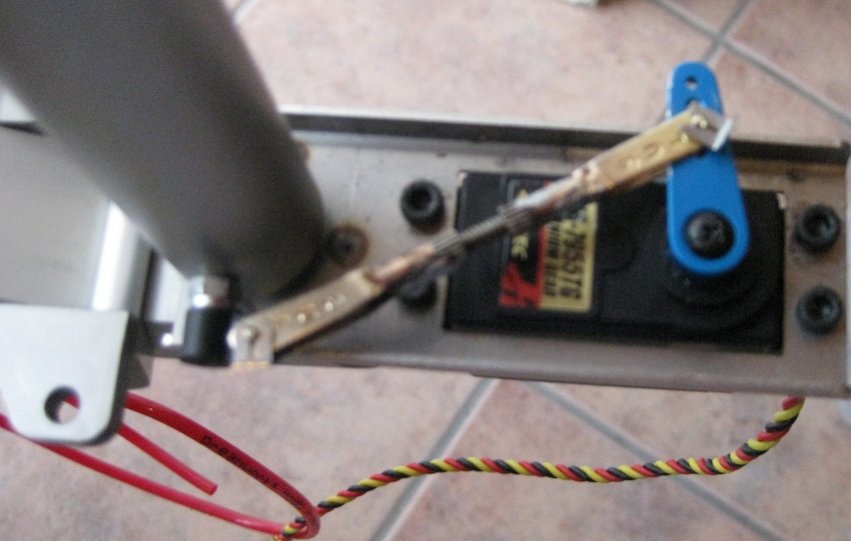

τοποθετήθηκε και το servo που θα κινεί τον μπροστινό τροχό / το μπροστινό servo ακούει το rudder μονο όταν τα "ανασιρομενα" είναι κάτω .όταν τα "ανασιρομενα" ανεβαίνουν παραμένει κεντραρισμένο για να μην ενοχλεί γειτονικά εξαρτήματα και κολλήσει _P_P

[Dell Gatto Grande]

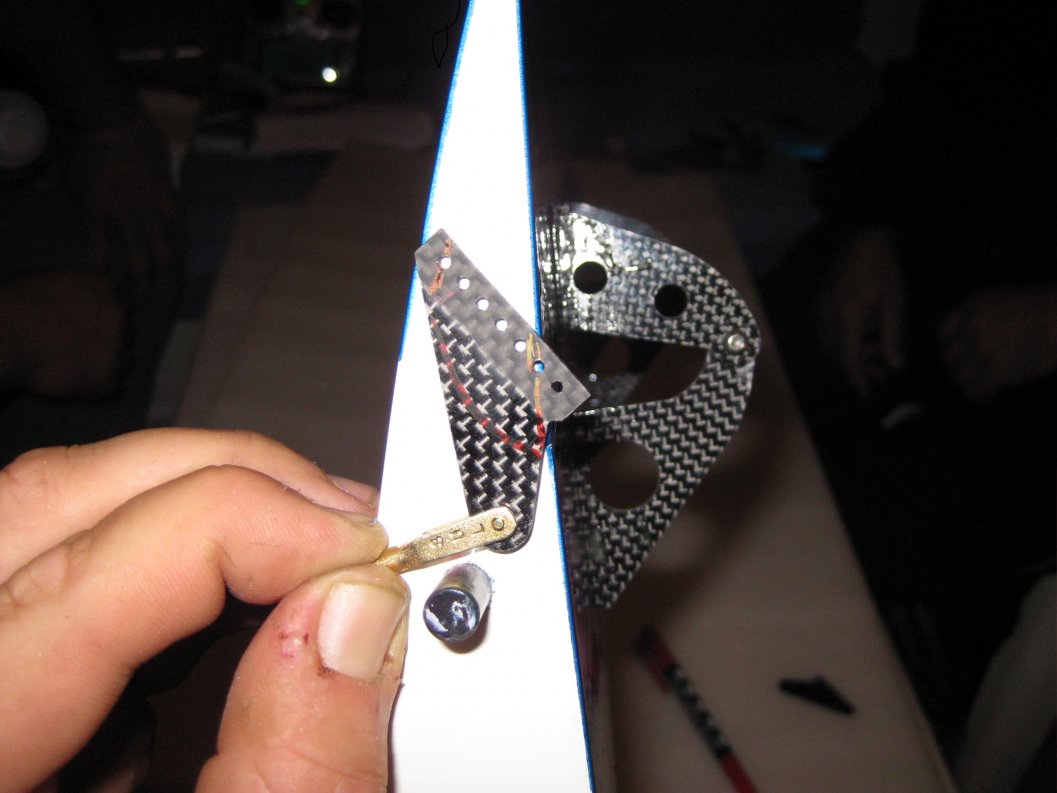

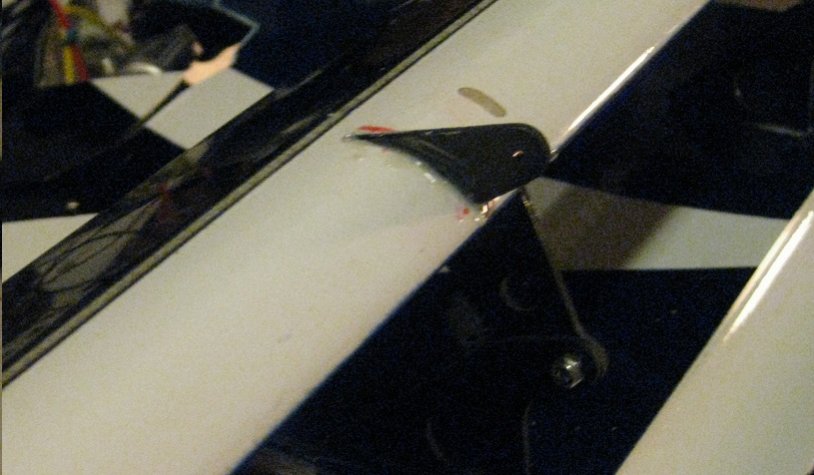

"τριμαριστικαν" τα horn κατάλληλα ,ανοίχτηκαν περισσότερες τρύπες και κολλήθηκαν με hysol_P_P

[Dell Gatto Grande]

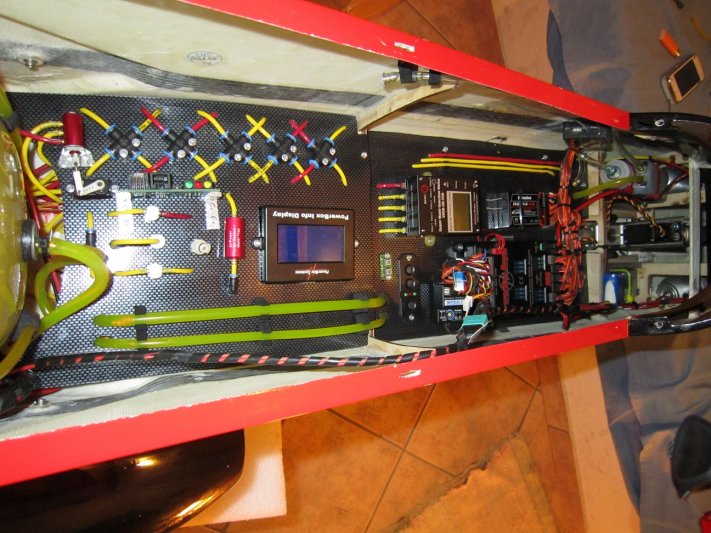

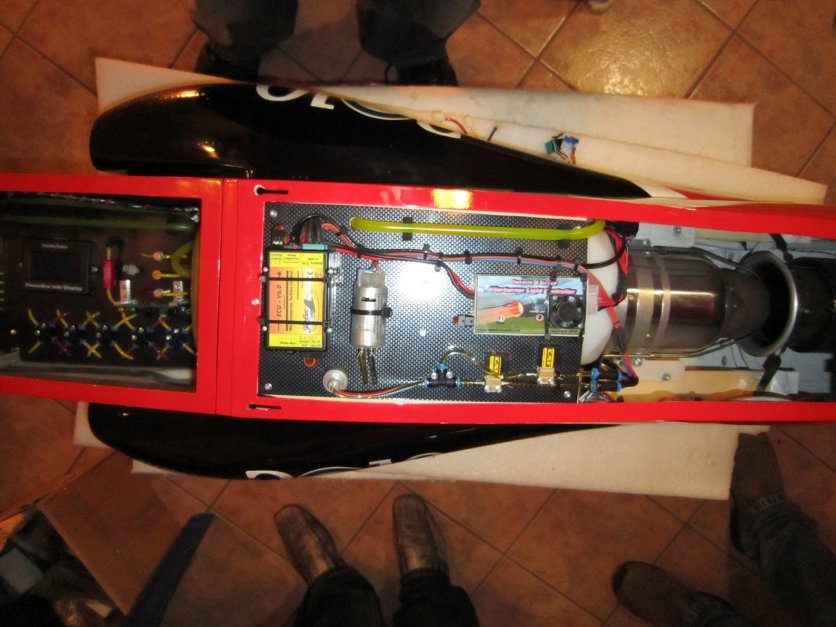

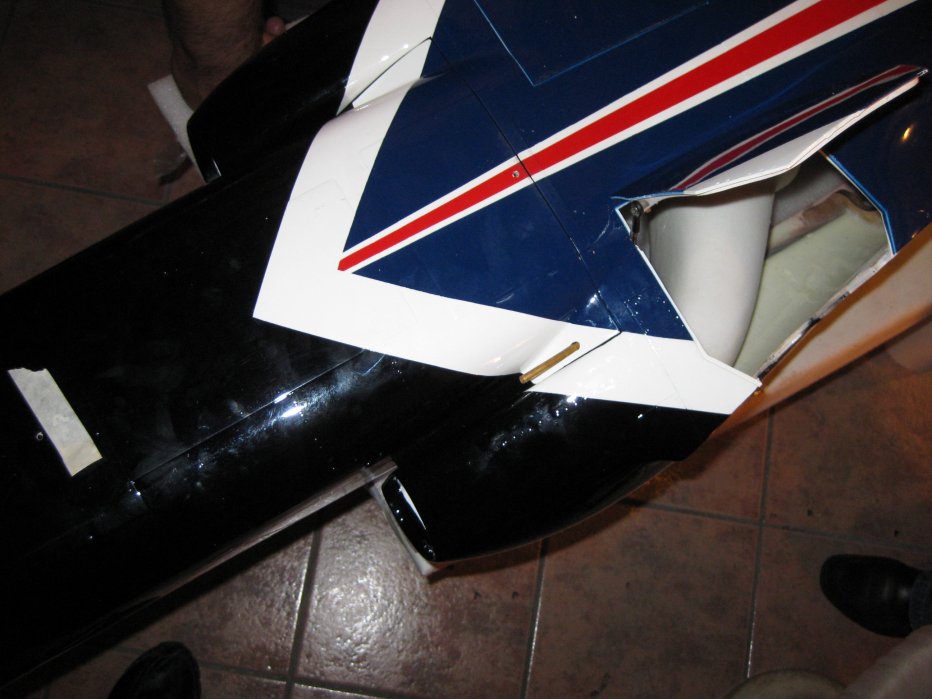

τοποθετήθηκαν οι μπαταρίες του powerbox πάνω στις ειδικές βάσης τους μέσα στην μύτη , μπήκαν τα "ανασιρομενα" και κολλήθηκε με hysol πάντα η αναπνοή της δεξαμενής καυσιμου άπου θα συνδέεται και η εξωτερική δεξαμενή._P_P


σημειωτέον ότι τέτοιου είδους αναμονές πρέπει να κοιτάνε πάντα προς τα μπροστά και όχι απλά κάτω η πίσω
_Β_Οhttp://en.wikipedia.org/wiki/Venturi_effect

[Dell Gatto Grande]

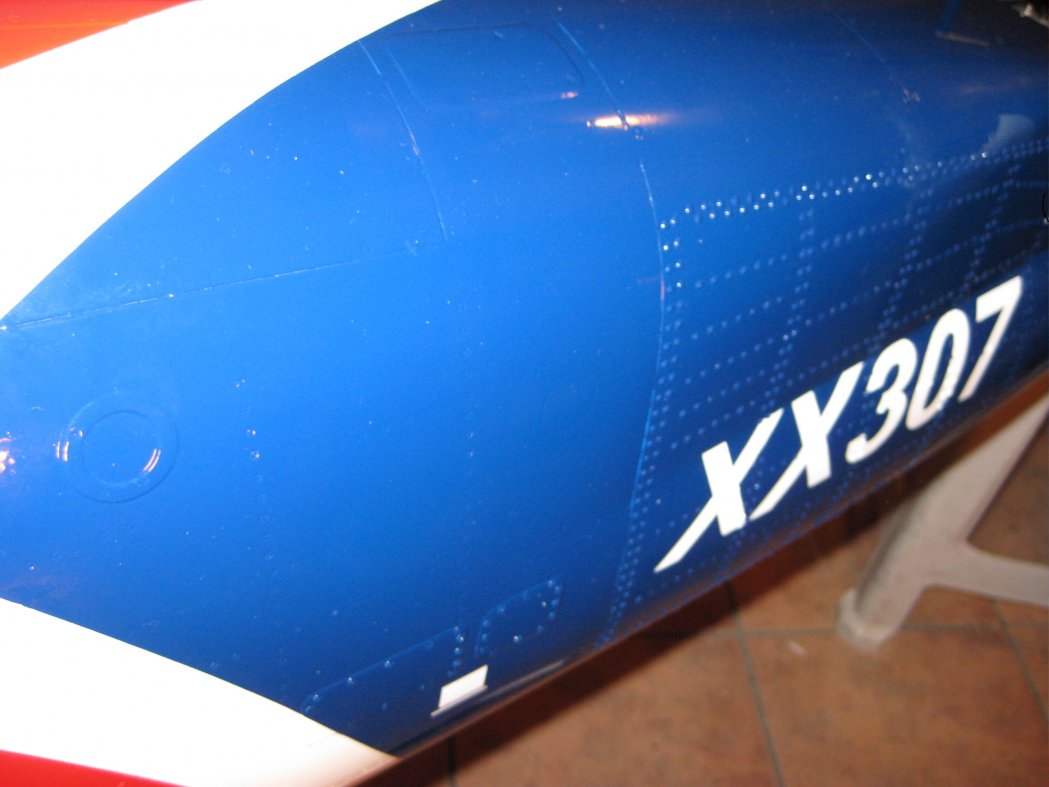

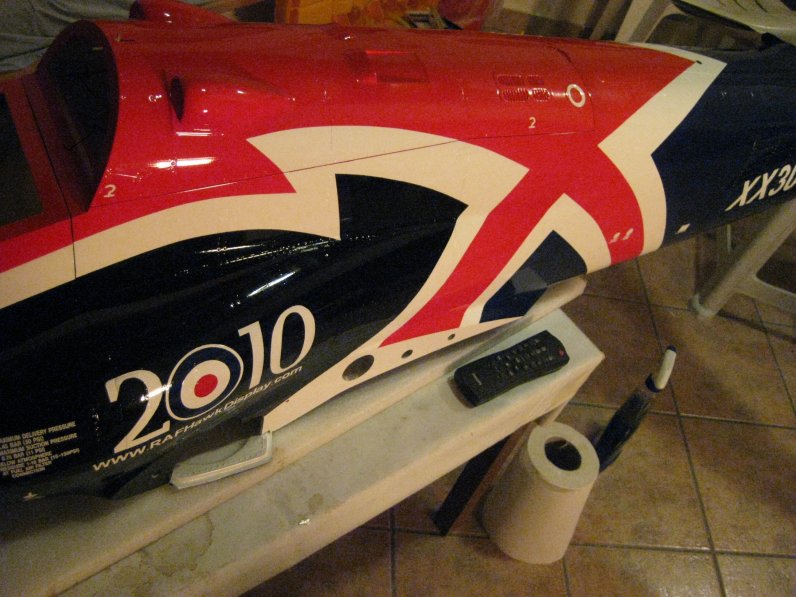

δυο φωτογραφίες που βρήκα "σκετικα" με την λεπτομέρεια που έχει επάνω το μεγάλο Hawk της SkyMaster..δυστυχώς δεν βγήκαν καλές και αδικούν το μοντέλο _P_P

[Dell Gatto Grande]

εδώ τελειώνει μια σύντομη περιγραφή από μέρους μου.
_Β_Οhttp://www.rcuniverse.com/forum/m_9401509/anchors_10177595/mpage_10/key_/anchor/tm.htm#10177595
_Β_Ο
την σκυτάλη μπορούν να την πάρουν τα παιδιά όταν είναι έτοιμοι και να ανεβάσουν περισσότερες φωτό και video αν θέλουν!

..τελευταίες φωτό από την αυστηρή διατροφή που απαιτείται κατά την κατασκευή ενός jet:D

...Στέφανε τα λουκάνικα αυτά δε παίζονται :>)


george over+out@P@

[Dell Gatto Grande]

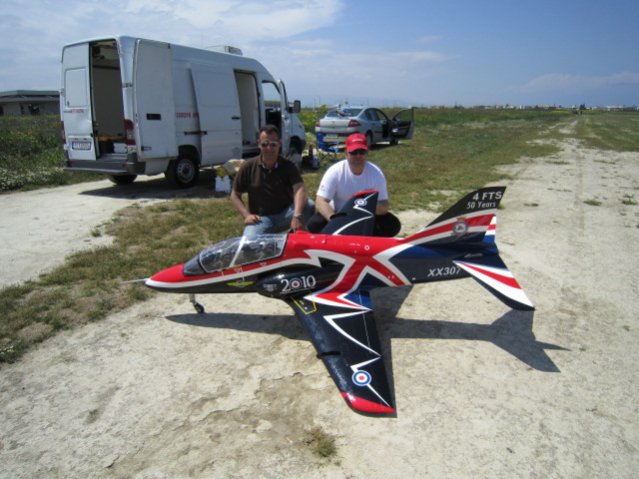

Η κατασκευή του Hawk τελειωσε την προηγούμενη εβδομάδα όπου έκανε και την παρθενική του βόλτα@P@
Το μοντέλο πετάει ελαφριά και είναι σταθερό στην προσγείωση χωρίς να χρειάζεται διορθώσεις συνέχεια_P_P

[Dell Gatto Grande]

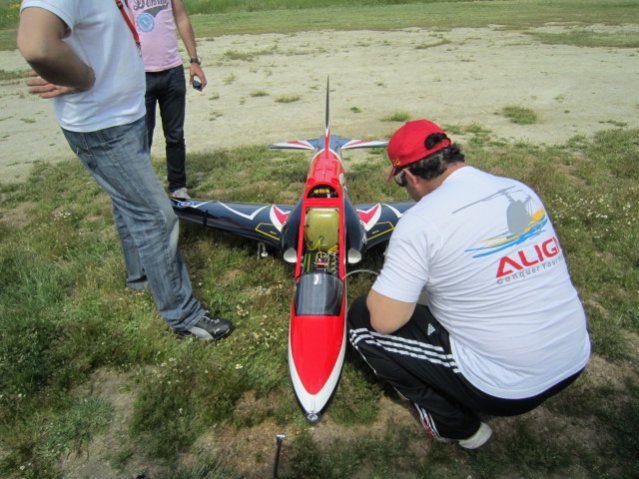

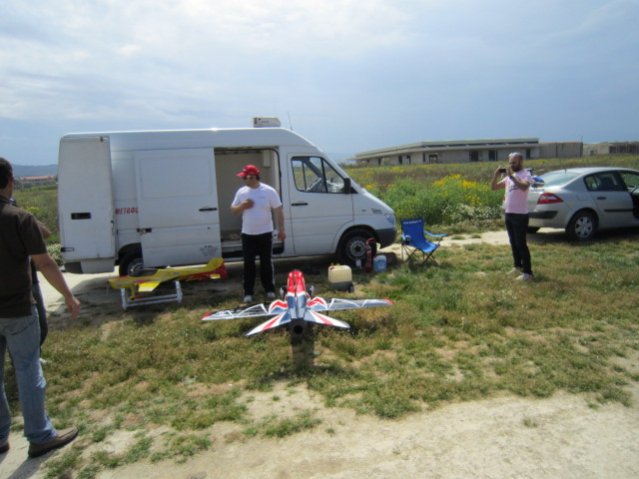

.............maiden day με τέσσερις πτήσεις_P_P
